TRIP--IP電話路由的新技術和應用(上)
TRIP--A new Routing Technology of IP Telephony and its Applications
包斌 2002/08/09
摘要:

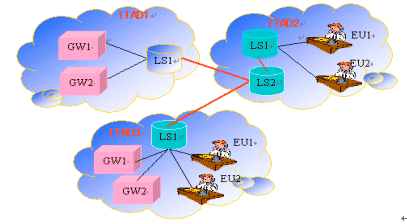

圖1: TRIP體系結構圖
2.4 TRIP的構成要素
圖1中TRIP的體系結構中包括下列元素:ITAD、端用戶、網關、LS和策略,這些因素也是TRIP協議的主要構成,下面分別予以描述。
2.4.1 ITAD
一個ITAD由LS(至少一個)、網關(零個或多個)和終端用戶(零個或多個)組成。網關和LS是在單一授權組織的專門管理之下的。這意味只有一個組織負責制訂策略和配置網關和LS。
一個ITAD不同于一個自治系統(AS),AS描述物理上連接的網絡,而ITAD可以由完全不同的網絡上的元素組成,甚至在不同的AS管理之下。
一個IT管理域中的EU是本ITAD中一個有效客戶,它們希望完成通向電話網的呼叫,并且需要訪問網關。在一次呼叫中,EU可以是一個ITAD的客戶,在下一次呼叫中又是另一個ITAD的客戶。
一個ITAD可以沒有網關,在這種情況下,它的LS就通過TRIP協議來獲取別的域中的網關信息,而且讓這些網關信息對自己域中EU可用,在這種情況下,這個IT
管理域就成了一個虛擬的IP電話網關提供者了,因?yàn)樗峁┝司W(wǎng)關服務,但是它自己實際又沒有網關和管理任何網關。一個IT管理域也可以沒有端用戶,這時它可以提供"批發"網關的服務,為其他ITAD里的顧客提供網關服務;一個IT管理域可以既沒有網關也沒有端用戶,只有LS,在這種情況下,ITAD充當一個批發商(Reseller),獲取其它域的網關信息,而且收集和傳播這些信息對其它有用戶的ITAD。
2.4.2 局域服務器(LS)

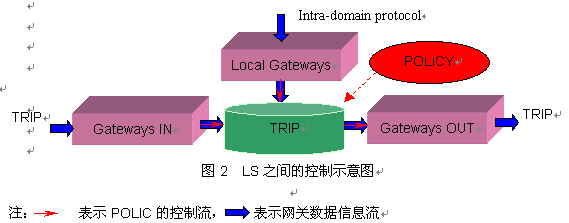

LS是TRIP的主要功能實體,它是一個可供訪問網關服務器的邏輯設備,這個服務器叫做電話路由信息庫(TRIB),這個信息庫由本地可用的網關集合和建立在策略之上的遠程網關合起來構成,LS也輸出所在ITAD域的網關集合給其他ITAD中的對等LS,輸出的網關集合就是TRIB,當然這種輸出也是策略控制下的行為,這樣,策略在LS操作中扮演了一個中心控制角色,這個信息流程表示如圖2:

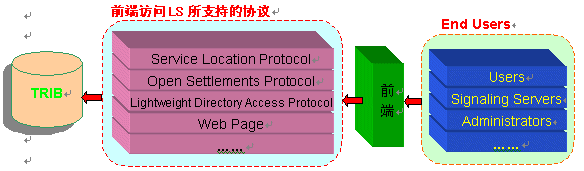

圖3 EU訪問TRIB的過程圖
2.4.5 TRIP要素之間的關系
● 網關和LS之間
網關必須以某種方式向同一個ITAD內的LS傳遞(包括人工配置方式)它的特征信息。LS可以進一步通過TRIP將這些信息傳播到ITAD外,則該LS稱為該網關的源LS。當LS不存在時,網關信息的對外傳播就不屬于TRIP的功能范疇,而是由其它的為域內協議(Intra-Domain
Protocol)來完成的,如SLP、LADP協議或者通過SIP或H.323的注冊過程來實現。
● LS和LS之間
LS之間的交互是TRIP的核心功能,同一個ITAD中的LS通過TRIP協議來同步它們之間的信息,不同的ITAD之間根據策略用TRIP來交換它們之間網關信息,前者的LS作為內部對等體,后者的為外部對等體。
LS之間通過它們的可靠連接來相互通訊,一個LS可能和一個或多個LS相連接,這些LS不需要在物理位置上彼此鄰近,也不需要都是位于同一個自治系統中,一對LS之間的通訊通常是在被管理下建立起來的。但TRIP本身并不為對等的LS提供彼此自動搜索的功能,一般情況下LS間的關系都是先配置后使用的,雖然在一個LS出現故障(Crash)時,這樣的自動搜索功能對其尋找后備的LS很有用,當然是否使用這種自動搜索的功能應由管理員決定。
LS之間交換的信息是一組路由對象的集合,每一個路由對象最小化地包含一個可到達的電話號碼段或一個IP地址,或是應用層上可訪問該網關上號碼段的用戶名稱;為了提高伸縮性和信息交互傳輸?shù)睦寐剩@些路由對象在被傳播之前都可以合并為較大、或更大的集合,這個過程稱為聚合,聚合在TRIP中起著很重要的作用,但是TRIP路由對象和對象中信息越多,完成聚合過程就越困難,因此在制訂策時應該權衡聚合和信息冗長之間的得與失。
控制網關信息產生、傳播、接受的規則稱為L(zhǎng)S策略,它也是TRIP的構成要素,但是TRIP并沒有對它做嚴格的規定,協議本身也沒有提出要求什么特定策略。
2.5 TRIP的安全和對策
安全是TRIP重要的一部分,TRIP模式假設對等的LS之間交換信息是相互信任的一種機制,這些被傳播的信息決定著呼叫的路由,如果這些信息不正確,可能導致呼叫被指定錯誤的路由,也可能使得本該被拒絕的業務對系統造成攻擊,同時一旦這些錯誤信息被傳送給其它的ITAD,就可能導致這些問題被無限蔓延,因此對等LS相互之間必須支持一定策略的安全認證。
TRIP消息也包含著敏感的信息,這些消息可能表示著一個ITAD的路由容量等,如果被競爭對手截獲,他們可以輕易地分析出ITAD的網絡拓?fù)浣Y(jié)構、網絡容量,甚至整個域的信息流規律等,因此TRIP中也支持對信息的加密。
對TRIP的安全問題的解決方法,協議本身沒有具體規定如何解決,根據經驗,我個人建議方法是:
2.6.1 中心交換模式

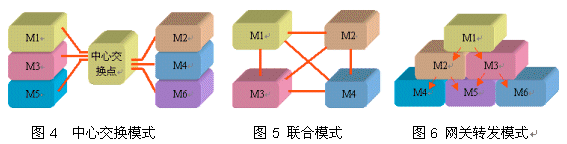

一個中心交換點(Clearinghouse)是很多不同的提供者之間充當交換信息角色的提供者,它也是交換點的一部分。每一個成員(提供者)在中心交換點上都有注冊。作為協議的一部分,每個成員都使自己的網關信息對本中心交換點中的其它成員可用。在交換中,成員都有權限去訪問本中心交換點中屬于其它成員的網關信息。當屬于一個成員的網關發起一個呼叫時,這個中心交換點在確定由哪個成員結束這個呼叫時發揮著一個很關鍵的作用,其結構如圖4。
圖中有六個成員的群,成員從M1到M6。每個成員運用TRIP向中心交換點發送和從接收網關路由信息,TRIP在這兒被用做成員與中心交換點間交換路由信息的工具。
2.6.2 聯合體模式
我們將視這樣一組供應商為一個聯合體---他們彼此之間遵循以全交叉方式共享網關的協議,而不用通過中央clearinghouse。這樣的配置見圖5所示,每對LS之間都運行著TRIP。
2.6.3 網關轉發商模式
在這個應用模式中,有很多大容量的電話網關提供者,這每個提供者都要把自己的網關服務信息轉發(Resells)給其它中等容量的提供者,依次這樣再轉發(Resells)給本地的提供者,這些本地提供者直接把電話網關的信息提供(Sell)給最終設備(用戶),圖6表示了這種有效的金字塔結構關系。
在這個例子中,M1的網關信息轉發給M2、M3,M2、M3有依次轉發給M4、M5、M6,M5提供者轉發從M2和M3上來的網關信息。
TRIP--IP電話路由的新技術和應用(中)
TRIP--IP電話路由的新技術和應用(下)
作者供稿 CTI論壇編輯
