TRIP--IP電話路由的新技術和應用(中)

包斌 2002/08/09

3 TRIP的實現

3.1 TRIB的構成

  TRIP協議交換的路由信息由外部路由(External routes)、內部路由(Internal routes)和本地路由(Local routes)三種類型組成,為了直觀的描述TRIB的構成關系,TRIP協議從路由選擇的角度把LS中的TRIB分成以下四個構成部分,這四個部分實際上是由以上三種類型的路由內容構成:
這幾部分的關系如下圖7:


  雖然TRIB由以上的四個部分構成,但這并不意味也并不要求一個路由選擇過程的完成必須要保留這四個每一個的單獨備份,其選擇并不拘泥于協議的劃分,有些路由選擇過程可能要用到一個TRIB,有時可能要用到多個,甚至在TRIP-MIB庫設計中大家并不一定能意識其的單獨存在,這根據具體需要而定。

  關于TRIB標準定義的RFC至今還沒有出臺,只有討論性的草案,因此TRIB內容的具體表示只能暫時參考這些草案(draft-ietf-iptel-trip-mib-01.txt)。

3.2 路由消息的格式

  TRIP的消息必須建立在可靠傳輸協議的連接上,即只能是TCP/IP連接,且使用的TCP連接端口為6069,一個消息必須而且只能在全部接收結束后才能開始進行處理,TRIP消息的最大長度是4K(4096)個字節,最短長度是只包含消息頭部分的3個字節,大于4K個字節和小于3個字節長度的消息都屬于無效的TRIP消息。

3.2.1 消息頭格式
  TRIP消息有固定的頭格式(共3個字節長),它決定了TRIP消息的類型,如圖8:


  前兩個字節標明了這個TRIP消息的總長度,這個長度也包括消息頭的長度,最大值為4096,最小值為3;消息類別標明了本次TRIP消息的類型,取值范圍是1~4,表示的意義如下:
1 - 當前消息是OPEN消息,用于建立LS之間的對等連接關系。
2 - 當前消息是UPDATE消息,用于傳輸LS之間的網關路由信息。
3 - 當前消息是 NOTIFICATION消息,用于通知運行中出現的錯誤、故障狀態。
4 - 當前消息是KEEPALIVE消息,用于維護對等LS之間的連接關系處于活動狀態。

  下面分別介紹OPEN、UPDATE、NOTIFICATION、KEEPALIVE四種TRIP消息和其所完成的TRIP、操作功能。

3.2.2 OPEN(打開)消息

  對等的LS之間的TCP連接建立起來后,雙方發送的第一個消息就是OPEN消息,雙方在收到對方的OPEN消息后就返回一個KEEPALIVE消息,以確認OPEN消息發送和對等的LS之間TRIP會話建立成功,然后UPDATE、NOTIFICATION消息才可以進行發送。

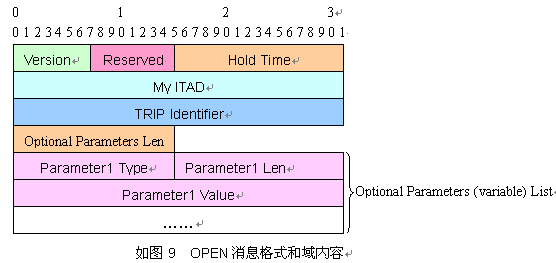

  OPEN消息的最短長度為17個字節(包括消息頭的三個字節),除去固定的消息頭外,OPEN消息格式和域內容如圖9:



其中:
Version:表示當前消息所支持的TRIP版本,現在的版本是V1。

Reserved:保留字。

Hold Time:表示所建立會話的最長壽命,單位為秒,其值要么為0,表示永遠存在,要么就取最小值為3秒。

My ITAD:當前發送者所在的ITAD的編號,這是由IANA組織分配的一個唯一值,1~255是協議的私有值,一般取值為從256 到 (2**32)-1中的一個,如SNMP中企業代碼一樣,不能隨便亂取。

TRIP Identifier:發送者在所在ITAD域中的唯一TRIP標識(序號),可以理解為在ITAD中每個LS的編號,其一旦確定就不能再修改,除非整個系統重新啟動。

Optional Parameters Len:表示了Optional Parameters (variable)List域的長度,單位為字節,如果為0,則表示本消息無操作參數。

Optional Parameters (variable) List:是OPEN消息要發送數據或變量值的詳細列表,包括參數類型、參數長度、參數的值。

在當前的TRIP協議中,OPEN消息主要用來告訴對方LS自己所具備的TRIP操作能力,這種能力包括兩個方面:
3.2.3 UPDATE(更新)消息

  UPDATE消息包中的數據勾勒出了多個ITAD之間的關系連接圖,它不僅用來廣播新增路由信息,也用來刪除、修改已經廣播出去的一些路由信息,而且這兩種操作可以同時進行。

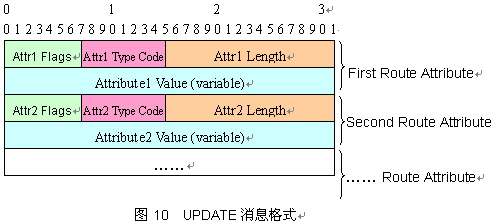

  除了TRIP消息固定的消息頭外,UPDATE消息體實際上是一個路由屬性列表,在屬性和屬性之間無其它的中間數據,其最短長度為三個字節,它的列表中屬性的數量可以為0,其消息的格式如圖10:




3.2.4 NOTIFICATION(通知)消息

  當LS檢測到有某種故障、錯誤時,NOTIFICATION消息就產生和發送了,同時出現故障、錯誤的LS之間的TRIP會話就立即關閉。

  除去TRIP固定的消息頭外,NOTIFICATION消息的格式如圖11,其最小的長度為5個字節。




在此消息格式中Error Code和Error Subcode的取值范圍為:

Error Code 錯誤類別和錯誤內容

1 Message Header Error(TRIP消息頭錯誤) ,對應的具體故障為:
Error Subcode=1 :Bad Message Length(錯誤的消息長度)
Error Subcode=2 :Bad Message Type(錯誤的消息類型)

2 OPEN Message Error(OPEN 消息錯誤),對應的具體故障為:
Error Subcode=1 :Unsupported Version Number.(錯誤的版本號)
Error Subcode=2 :Bad Peer ITAD(錯誤的ITAD編號)
Error Subcode=3 :Bad TRIP Identifier(錯誤TRIP標識)
Error Subcode=4 :Unsupported Optional Parameterr(錯誤TRIP標識)
Error Subcode=5 :Unacceptable Hold Time(消息有效時間不合適)
Error Subcode=6 :Unsupported Capability(無法支持的能力屬性)
Error Subcode=7 :Capability Mismatch(能力屬性不匹配)

3 UPDATE Message Error(UPDATE消息錯誤),對應的具體故障為:
Error Subcode=1 :Malformed Attribute List(奇形屬性列表)
Error Subcode=2 :Unrecognized Well-known Attribute(不可識別的Well-known屬性值)
Error Subcode=3 :Missing Well-known Mandatory Attribute(無Well-known強制屬性)
Error Subcode=4 :Attribute Flags Error(屬性標志錯誤)
Error Subcode=5 :Attribute Length Error(屬性長度錯誤)
Error Subcode=6 :Invalid Attribute(無效的屬性值)

4 Hold Timer Expired(消息有效時間到)

5 Finite State Machine Error(有限狀態機錯誤)

6 Cease (遇到致命性錯誤,TRIP交互立即停止)

通知消息中數據值的長度的計算公式是:數據值長度 = 消息的總長度 - 5

3.2.5 KEEPALIVE(活)消息

  KEEPALIVE消息是OPEN消息成功后的一個響應消息,它主要是為了告訴雙方LS它們之間已經建立的成功會話還處于活動狀態,以便進行UPDATE消息的交互,KEEPALIVE消息發送的時間間隔是自定義的,一般比較合理的最大間隔是OPEN消息中設定壽命值(Hold Time)的三分之一,如果壽命值為0,則不發送KEEPALIVE消息。
KEEPALIVE消息格式就是TRIP消息的格式,如圖8,其無單獨的消息格式和內容,只須標明消息類型值為4。
