移動通信網引入IMS的相關探討
2007/03/09

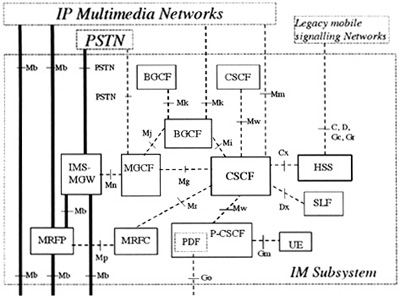

一、IMS概述圖1 IMS網絡架構圖
IMS的框架結構包括CSCF(CallSessionControlFunction)、MGCF(Media Gateway Control
Function)、IMS-MGW(IMS-Media GateWay)、MRFC(Multimedia Resource Function
Controller)、MRFP (Multimedia Resource Function Processor)、BGCF(Breakout
Gateway Control Function)等功能實體。其中CSCF是整個網絡的核心,支持SIP協議處理SIP會話。P-CSCF是UE接入IMS系統的入口,實現了在SIP協議中的Proxy和UserAgent功能;MGCF和IMS-MGW是與CS域和PSTN互通的功能實體,分別負責控制信令和媒體流的互通;MRFC和MRFP是實現多方會議的功能實體,控制層面的MRFC通過H.248控制MRFP;BGCF是IMS域與外部網絡的分界點,它選擇在哪里跟CS域或PSTN互聯。
2、IMS協議
IMS域中使用的主要協議有:SIP、Diameter、COPS。其中SIP主要用于呼叫和業務控制,Diameter主要用于AAA方面,COPS主要用于QoS授權。另外涉及到的相關協議還有:媒體相關協議—SDP/RTP/RTCP/RTSP、承載/QoS相關協議—IPv6/IPSec/RSVP等、傳統域互通協議—H.248/BICC/ISUP等。
3、IMS的業務架構
IMS為業務開發商提供了開放的可編程環境,為運營商快速靈活的開發下一代新業務提供了一個開放的平臺。IMS的業務架構是IMS系統比較成功的一個方面,通過基于SIP的ISC(InternalServiceControl)接口,由S-CSCF與各種應用服務器組成。由于IMS融合了語音和數據業務,又結合了IP網的靈活性和SIP的可擴展性,使得IMS支持的業務更加豐富。

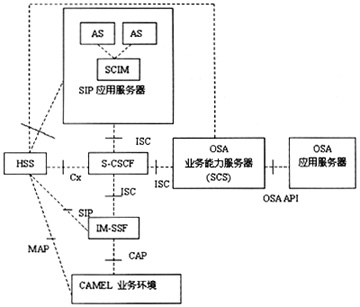

R5在業務方面除原有的CAMEL、OSA之外,新支持SIPAS。IMS的業務架構如圖2所示:
圖2 IMS業務構架示意圖
IMS的業務架構要能適應不同業務的接入要求,其業務架構由S-CSCF以及各種應用服務器組成,與當前普遍采用的開放性業務架構一致,都是三層結構:第一層是應用服務器(AS);第二層是業務能力服務器(SCS);第三層是S-CSCF。業務可以在分布式架構中開發。
4、IMS提供的業務
IMS根據在CSCF上的業務平臺的類型,分別支持不同種類的業務:
(1)基于SIP的業務應用。
在IMS業務體系中,S-CSCF相當于是軟交換的呼叫控制平臺,IMS基于SIP的業務平臺是通過專用的SIPAS實現的,實現IM(即時通信)、點擊呼叫、Web800、Presence、會議電話、數字傳真、多媒體消息、VOD、彩鈴、彩名、可視電話等豐富的實時和非實時的多媒體業務。
(2)基于OSA的業務應用。
IMS支持PAR-LAY/OSA標準業務接口,不僅可以完美地實現傳統的基本電信業務,如:呼叫前轉、呼叫等待、多方通話、主叫顯示、主叫顯示限制、呼叫限制等,而且可以為第三方業務供應商提供標準接口,大大提高運營商提供新業務的能力。
(3)基于CAMEL的業務應用。
為保護運營商已有的投資,還提供了對傳統智能網絡的接口,其可以通過SIP/INAP/CAMEL/WIN接口接入SCP,支持傳統的智能業務,如預付費、虛擬專網、卡類業務等。目前移動網絡中應用的預付費業務、VPN等業務都是采用這種方式實現的,從而實現了對已有智能業務的繼承。
四、引入IMS相關問題探討
1、IMS的引入方式
對運營商而言,可行的一種IMS引入方式是通過具有市場前景的業務引入(例如PTT,IM,呈現等)驅動IMS發展。即點狀試驗,隨著業務的開展,設備的成熟而逐漸大規模商用。
規模商用后的IMS,不是替代PSTN/ISDN/CS等傳統網絡,而是互通和并存,逐漸吸收話務,最終隨著PSTN/ISDN/CS等傳統網絡的消亡而演變?yōu)槿獻MS網絡。
對于移動網絡向IMS演進,需要考慮以下問題:
