面向音樂手機的藍牙耳機套件剖析
Richard Nass 2007/03/01

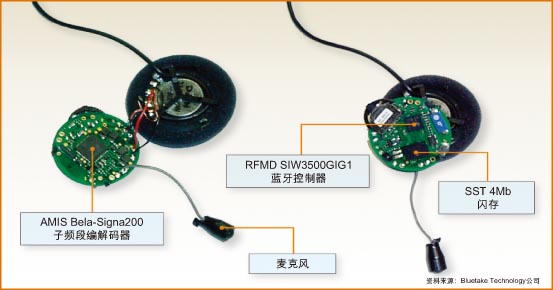

如今在路上很容易見到頭上戴著耳機、似乎在自言自語的人,但藍牙耳機的普及程度仍不算很高,至少現在如此。這里所說的耳機套件(相對于一個耳機),是指將音頻同時送到人的雙耳并帶立體聲音效的設備。目前這種耳機不夠普及的原因之一是缺少具有藍牙功能的音頻播放設備。然而,如今市場上出現了許多MP3播放與手機的融合產品,而市場正需要這樣的產品。零售價為89.95美元的Bluetake iPhono mini(BT450Rx)就應運而出了。圖:iPhono mini使用了RFMD公司的藍牙控制器
SIW3500GIG1可以處理包含人機界面在內所有上層和下層堆棧的藍牙交互指令;還可運行免提算法,包括音頻/視頻遙控和高級音頻分配(A2DP)協議規范。另外還有一個來自AMIS公司的輔助芯片Bela-Signa200。該芯片采用MLF封裝,提供A2DP規范要求的子頻段編解碼器解碼功能,還能運行某些音頻增強算法。
與存儲器之間的通信
耳機的藍牙控制器需要與外接的SST公司4Mb閃存器件通信。該存儲器主要存儲上層堆棧和協議。幾乎任何通用閃存器件都可能被用過!拔覀儽仨毎支持各種閃存,因?yàn)樵S多閃存具有不同的扇區大小和寫入擦除要求!盧FMD公司無線個人區域網絡部總經理Dave
Favreau說,“任何時間只要一有新的閃存上市,我們就會研究是否已經支持這種閃存,如果還不支持,我們還需要做哪些工作!
之所以選擇SST閃存,是因?yàn)樗巧贁?shù)幾種支持1.8V電壓的器件。1.8V器件有助于減少整個系統的功耗。iPhono mini耳機還使用了RFMD公司的嵌入式線性降壓穩壓器。Bluetake設計師本來還想讓系統可以工作在外部開關電源模式以節省更多的功耗,但基于成本的考慮最終放棄了這種做法。
功耗與靈活性
RFMD藍牙器件目前仍在繼續發貨,但很快會被該公司新開發的擴展數據率器件-0.13微米的RF4020所代替。RF4020現在還在出樣階段,不久將進行批量生產。
RFMD設計師稱,他們的藍牙射頻具有最低的電流消耗和最大的靈活性。靈活性來自于公司向第三方開發人員開放源碼和應用代碼(不管是應用層還是協議層)的事實,因此允許那些開發人員通過修改來增加他們自己的價值。
“我們提供并交付了一些音頻增強算法,但有些用戶擁有他們認為更好的獨特音頻增強算法!盕avreau表示,“雖然我們提供了免費的算法,但他們認為他們自己的音頻算法有更好的附加值或差異化特性!
當耳機在大部分時間所處的頁面掃描(待機)模式下,射頻部分的電流只有1mA以下。在音樂流模式下,當用戶確實在聆聽來自音源的流式音樂數據時,電流將上升到約42mA。在HV3(通話)模式下,由于只是從耳機獲取純聲音數據,電流約為32mA。
Bluetake在開始耳機設計時基本遵循了RFMD公司經藍牙認證的參考設計。所做的關鍵修改是為了盡可能符合獨特的工業設計封裝。Bluetake最后還將設計送給RFMD進行審查,以確保RFMD處于推薦的規范之內。審查完后設計也就完成了。
雖然滿足參考設計指南通常是個好的做法,但也不經常是。設計師最容易出偏差的地方是天線的放置。這也是對性能有巨大影響的區域。例如,如果片狀天線放得太靠近接地金屬面,肯定會影響幅射圖案。不幸的是,有時必須做出犧牲以便產品適合體積越來越小的耳機。
iPhono mini是真正突破體積極限的優秀設計范例。其片狀天線(頂部有個點的藍色部件)位于接地金屬面的5到7mm范圍內。大多數有經驗的設計師都認為這一距離太近了。此外,iPhono
mini的設計表明節省成本放在了開發人員考慮的優先級列表的首位。
本文小結
耳機正像定義的那樣需要將立體聲音頻送到雙耳。藍牙耳機普及性較低是因?yàn)槿鄙倬哂兴{(lán)牙功能的音頻播放器。隨著融合MP3手機的上市,Bluetake公司適時推出了iPhono
mini(BT450Rx)耳機產品。
Bluetake的iPhono mini耳機尺寸位于耳塞和全尺寸耳機之間,由適配雙耳并由導線相連的一對揚聲器組成。作為附加優勢,iPhono還裝備有麥克風,因此在與蜂窩電話相連時,它可以被簡單地切換到“通話”模式,不會丟失一個音符。相對iPhono
mini的價格(89.95美元)和舒適性來講,其聲音質量是可以讓人接受的。
