移動定位:3G時起飛
張峻峰 2005/01/14
盡管已經有移動運營商推出了基于2.5G網絡平臺的移動定位服務,但是,目前的服務種類尚嫌單一,范圍仍不普及。3G WCDMA將成為移動定位服務更大規模開展的更理想平臺。

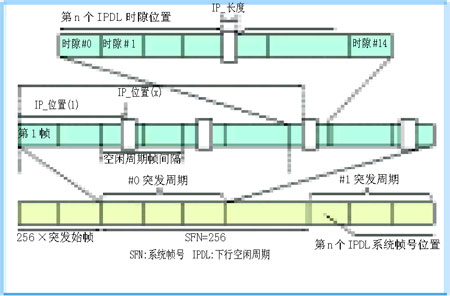

圖2 下行空閑周期突發模式定時關系
IPDL發生的時刻由突發幀的位置和對應幀中的時隙位置決定。
從突發幀系統幀號和時隙位置的關系可知:突發模式時隙位置是0~14之間的一個隨機數。IPDL方法的引入是對OTDOA方法的改進,解決了檢測多個基站信號的問題。
3. 網絡輔助GPS定位法
為了推動GSM、WCDMA系統間的“無縫”定位業務,3GPP定位標準支持基于全球定位系統(GPS)的網絡輔助定位方法。網絡輔助GPS方法依靠UE
GPS接收處理部分和網絡GPS參考接收處理部分的信令交互完成UE位置定位。GPS參考接收處理部分可以和UTRAN連接校正UE測量信息。網絡輔助的GPS定位法根據定位計算的位置不同,可以分為基于UE和UE輔助兩種定位類型。基于UE的定位方法在UE內部配有功能完善的GPS接收處理部分,定位計算在UE側完成。UE輔助的定位方法是將UE側的GPS處理單元功能簡化,以減小UE的復雜度,主要功能是進行碼相位測量,然后通過高層信令發送至網絡側定位單元處理模塊以進行UE的位置估計。
GPS定義方法依賴復雜度降低的UE GPS接收機和網絡GPS參考接收機間的連續信令交互運作完成,該方法能使以下一些性能得到改善:
降低UE GPS的啟動和接收次數,使搜索窗口受限,測量速度大大加快;
增加UE GPS的靈敏度,通過UTRAN獲得的定位輔助信息使UE GPS可以在低信噪比不能解調UE GPS信息的情況下工作;
由于GPS可以在不用時處于待機方式,使UE比單GPS方式耗電少。
GPS定位方法由獨立GPS接收機來測量偽隨機相位等信息,并通過定時校正過程降低由衛星時鐘、定位模型、電離層時延、對流層時延和可選擇的有效性等帶來的定位誤差。網絡輔助GPS關鍵流程如圖3所示。
下面以UE輔助定位方法為例說明定位步驟:
(1)首先核心網發送UE的定位請求,SRNC根據UE和網絡的定位能力結合定位請求確定定位方法。SRNC在這里作為核心網和UTRAN中UE位置定位實體的接口。
(2)系統進行定位測量單元(LMU)更新、往返時間(RTT)測量,然后根據UE能力,SRNC發送特定的GPS輔助定位信息至UE,包括GPS參考時間、衛星ID、多普勒頻移、搜索窗以及窗口中心、星歷表和時鐘校準等信息。
(3)SRNC發送測量請求給UE,要求測量GPS衛星碼相位和相關的其他信息,如SFN-SFN觀測時間差和接收-發射時間差,UE執行測量過程并將測量結果發送回網絡側。
(4)根據獲得信息,SRNC進行UE位置計算,如果獲取的位置信息不足以進行UE位置定位,則重復進行步驟2。
(5)SRNC發送位置估計結果給核心網。
需要說明的是,對于具體的定位流程,不同的實際系統會有一定的變化。
3G時代的移動定位
從目前可能的應用來看,移動定位服務主要包括以下幾類:
