WLAN在視頻監控中的應用

丁宇杰 2008/06/04

1. 取款機、銀行柜員、超市、工廠等的無線網絡監控；


2. 看護所、幼兒園、學校等提供遠程無線監控服務；


3. 電力電站、移動基站的無人值守系統；


4. 石油、鉆井、勘探等無線監控系統；


5. 智能化大廈、智能小區無線管理系統；


6. 流水線監控，倉庫無線監管；


7. 對道路交通24小時監察；


8. 森林、水源、河流資源的無線遠程監控；


9. 戶外設備監控管理；


10. 橋梁、隧道、路口交通狀況監控系統。

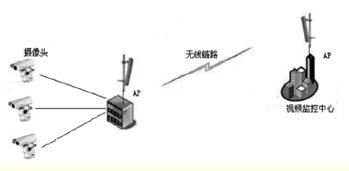

圖1 點對點組網模式

工程實例

　　“無線網絡視頻監控系統”項目在統一規劃、統一管理的基礎上，采用固定地點攝像的方式，使用多種視頻采集端設備（網絡槍式攝像機、數字網絡球式攝像機、網絡視頻服務器、紅外夜視攝像機等），在交通環境、山地環境和高樓環境等不同地理位置、不同角度，對社區各區域的重要場景和主要部分進行高質量圖像拍攝，并將所拍攝的圖像通過無線電波的傳輸方式傳輸?shù)奖O(jiān)控中心。

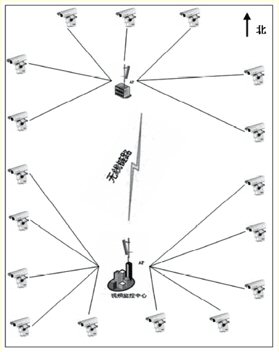

　　例如，監控范圍為一個長800米、寬600米的小區，小區監控中心位置在正南位置，正北位置的小區會所匯集南邊的視頻圖像，經匯集中心AP向監控中心傳送。

　　本案例采用點對點模式進行橋接傳輸，如圖2所示。

圖2 點對點模式的橋接傳輸

　　其中，無線組網模式為點對點模式：會所—監控中心（2.4GHz）。設備選擇:AP設備一般采用WA1208E-GP，可保證在惡劣環境中正常運行，有防水防雷功能，并能進行數據高穩定性傳輸；同時采用2.4GHz垂直極化的定向天線，保證較強的信號強度，使圖像數據傳輸非常流暢。

參考文獻

　　[1]劉乃安，無線局域網（WLAN）原理、技術與應用
