一種基于IMS的呼叫中心實現方案

蔡兵　韓妮　徐展琦 2007/11/05

（點擊看大圖）

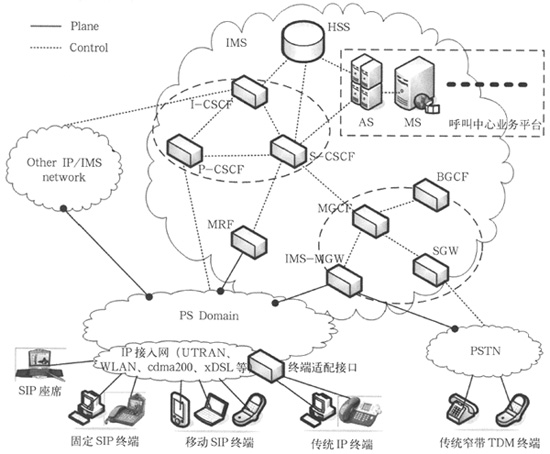

圖1　呼叫中心系統網絡結構

　　圖中的歸屬用戶服務器（HSS）是存儲用戶簽約信息和位置信息的數據庫系統，媒體資源功能實體（MRF）用以控制和處理各種媒體資源服務。另外，在與PSTN的互通功能實體中，IMS媒體網關（IMS-MGW）負責IMS與PSTN域之間的媒體互通；媒體網關控制功能（MGCF）采用H.248協議控制MGW進行呼叫會話接續、與CSCF通信，同時提供應用層上的信令轉換；信令網關（SGW）提供傳輸層上的信令轉換，即基于IP承載的信令和七號信令之間的轉換；邊界網關控制功能（BGCF）是IMS域與外部網絡的分界點，它選擇在何處與PSTN域互聯。

　　呼叫中心業務平臺位于整個網絡架構的應用層，它通過多種不同的服務器為客戶提供各種人性化的服務。

　　IMS方案的呼叫中心由呼叫中心業務平臺和座席組成，采用“客戶機-服務器”的模式，使得網絡呈現分布的特性，組網更加靈活。圖2是呼叫中心業務平臺的系統結構，它包括應用服務器、媒體服務器、IVR服務器、ACD服務器、Web/E-mail服務器、數據庫服務器、資源服務器等網元。

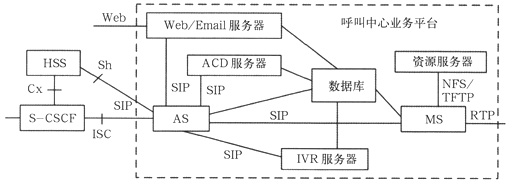

圖2　呼叫中心業務平臺系統結構

　　呼叫中心系統中各主要功能組件描述如下。 　　

1. 應用服務器（AS）：承載生成和開展控制業務的API物理實體。利用這些API可方便的開發和實現大量的增強服務。本方案中AS運行呼叫中心業務邏輯，通過SIP消息與S-CSCF和系統平臺上其它服務器交互；



2. 多媒體服務器（MS）：提供了特定的媒體資源服務，如多方會議、錄音、通告和語音識別等功能。MS接受AS的控制來完成媒體資源的分配、處理和播放等操作。與用戶終端之間通過IP網傳送多媒體流，采用的協議是實時傳輸協議RTP；



3. IVR服務器：自動語音應答服務器。它用于為呼入者提供來話問候語、語音導航、信息查詢等自動服務工作；



4. ACD服務器：自動呼叫分配服務器。為各種呼叫建立優先權，然后監視來自客戶的各種呼叫消息，并監視座席狀態，最后將呼叫分配到空閑的座席代表；



5. Web/E-mail服務器：分別為用戶提供Web瀏覽的請求應答，報表管理，用戶認證，站點的管理和監控等功能；提供E-mail服務；



6. 數據庫服務器：是系統運營的重要設備。它保管著大量數據，并根據需求提供高速、準確的檢索、統計、維護及數據分析功能；



7. 資源服務器：用于存儲各種信息資源，包括產品介紹或視頻教學等多媒體文件，資源服務器與MS之間通過NFS/TFTP協議傳送媒體文件；



8. 座席：座席為智能型的SIP終端，帶瀏覽器的PC。座席通過智能終端的交互操作發送指令以完成各種服務請求。座席的系統服務數據通過數據庫服務器提取。

1. 任何地點的用戶可通過任何終端與座席進行語音/視頻通話，并可實現前轉、會議、轉接、保持等增強話音業務；



2. 實現ACD、錄音通告、音樂等待、背景音樂、IVR、錄音監聽等功能；



3. 客戶可以與座席使用文本交談，頁面共享，應用程序共享等功能；



4. 客戶可以實現瀏覽網頁、下載文件等Web服務；



5. 對用戶數據的分析，對呼叫中心系統的管理和維護。

（點擊看大圖）

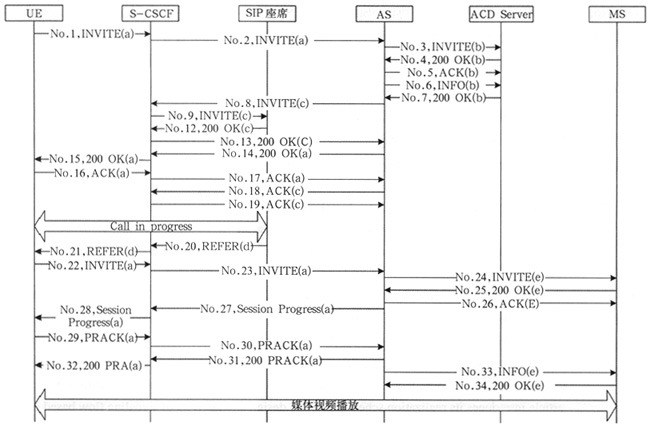

圖3　信令流程

詳細流程說明如下。
　　

1. No.1～2：用戶發起會話INVITE請求，通過P-CSCF到達S-CSCF，再由S-CSCF觸發到呼叫中心業務平臺；



2. No.3～7：AS先與ACD服務器建立連接，然后提出自動話務分配請求，請求分配SIP座席，使用INFO消息攜帶用戶相關信息，ACD服務器從數據庫獲取已注冊到系統的SIP座席狀態和技能等屬性，選擇合適服務座席，然后用200 OK給出響應，并給出該座席的SIP地址；



3. No.8～9：AS得到SIP座席的SIP地址，將用戶發起的會話INVITE請求通過S-CSCF重定向到SIP座席；


4. No.10～15：SIP座席用200 OK消息應答INVITE，確認連接；



5. No.16～19：用戶返回最終確認ACK，此時用戶和座席建立會話連接；



6. No.20～23：通話過程中，座席欲向用戶播放相關的媒體視頻。SIP座席發送REFER消息，通知用戶轉接會話到AS，然后用戶向AS發起INVITE會話請求；



7. No.24～26：AS向媒體服務器（MS）發起INVITE請求并建立會話連接；



8. No.27～32：AS通過攜帶會話描述協議（SDP）信息的183響應與用戶進行媒體協商，指示用戶準備接收MS的媒體流，在得到用戶的臨時應答PRACK后以200響應；



9. No.33～34：AS根據用戶的相關信息去數據庫檢索所需媒體資源的文件名，并以INFO消息指示MS開始播放多媒體視頻；MS以200響應收到的INFO消息，根據INFO消息中攜帶的媒體文件名去資源服務器中獲取該資源，并播放該多媒體資源。
