淺析短信業務中CP與SP之間的通信
王開勝 2007/09/27
在信息產業部發布的電信增值業務目錄中的五大類增值業務中,移動增值電信業務的高速發展越來越引人注目,短信業務正是移動增值電信業務的重要組成部分。隨著移動互聯網在接入速率上的不斷提高、應用內容的日益豐富,移動通信技術與互聯網應用的距離也越來越近,兩者之間的結合日趨緊密。短信業務除了在用戶層面使用了互聯網,在業務的后臺支撐方面也充分利用了互聯網資源。各類短信業務的介紹和網絡設計中并沒有規定談及CP與SP之間的通信如何實現,本文結合短信訂票業務的實現重點闡述了其實現方式。
一、短信業務概述
短息業務(SMS,ShortMessageService)在網絡和移動臺之間傳遞的是文字信息。該業務具有信息到達確認以及信息存儲的特點。短消息基本業務主要包括:
- 實時點播業務(MessageOnDemand),如股票信息、票務信息、外匯牌價、標題新聞、話費查詢等;
- 定時通知業務(NotificationOnTime),如股票告警、定時提醒、話費通知、欠費催繳等;
- 交易類業務,如資金轉賬、證券委托等;
- Internet接入業務等。
用戶請求短信服務的方式分為兩類。
IOD方式:用戶通過“->【信息】->【寫信息】->【發送】->特服號”發送的點播請求,適用于普通SIM卡和STK卡用戶。
STK方式:用戶通過“->【移動夢網】->【各項菜單】->【發送】->特服號”發送的點播請求,適用于擁有STK業務便利卡的用戶。
短信根據發送源可分為兩種類型。
MO:是指用戶終端發起的源請求,包括IOD和STK兩種方式。習慣稱PULL業務。
MT:是指由服務端下發的目標請求。沒有用戶終端發起的上行請求,一般由服務提供商Web網站發起。習慣稱PUSH業務。
二、網絡結構設計
支撐短信業務的移動平臺采用如圖1所示的網絡結構,從圖中可以看出,CP與手機用戶完成信息傳遞需要通過幾個功能節點。其中SP是ISMG與CP之間的中介實體,SP一方面負責接收CP發送給移動用戶的信息并提交給ISMG;另一方面,移動用戶的請求信息將從ISMG經SP發給CP。ISMG是SP與SMC之間的中介實體。ISMG一方面負責接收SP發送給移動用戶的信息并提交SMC;另一方面,移動用戶點播SP業務的信息將由SMC經過ISMG發給SP。另外,為了減輕短信中心的信令負荷,ISMG還根據路由原則將SP提交的信息轉發到相應的ISMG。ISMG通過向GNS查詢的方式獲得網關間的轉發路由信息。

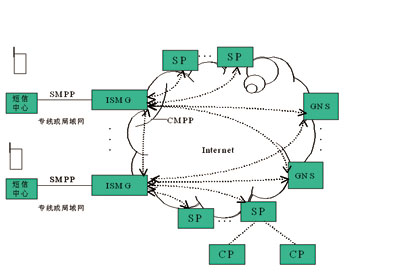

圖1 互聯網短信網關邏輯網絡結構
三、CP與SP之間的通信功能
簡單地說,所有節點的功能均是為了保障信息在用戶與CP之間的順利傳遞。因此CP與SP之間的通信功能主要是與CMPP協議配合提供以下兩類業務操作,下文就訂票業務進行介紹。
1.短信發送(ShortMessageMobileOriginate,SM MO)
典型的業務操作如圖2所示。

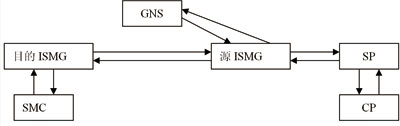

圖2 MO請求示意
(1)手機發出數據請求(可能是訂閱信息或圖片點播等),被源ISMG接收;
(2)源ISMG對接收到的信息返回響應;
(3)源ISMG在本地查詢不到要連接的SP,向GNS(匯接網關)發路由請求信息;
(4)GNS將路由信息返回;
(5)源ISMG根據路由信息將請求前轉給目的ISMG;
(6)目的ISMG對接收到的信息返回響應;
(7)目的ISMG將請求信息送SP;
(8)SP返回響應;
(9)SP將請求信息送給CP;
(10)CP返回響應。
2.短信接收(ShortMessageMobileTerminated,SM MT)
典型的業務操作如圖3所示。

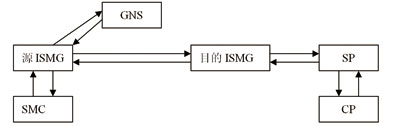

圖3 MT請求
(1)CP發出數據請求(可能是短信通知或手機鈴聲等),被SP接收;
(2)SP對接收到的信息返回響應;
(3)SP發出數據請求(可能是短信通知或手機鈴聲等),被源ISMG接收;
(4)源ISMG對接收到的信息返回響應;
(5)源ISMG在本地?cái)?shù)據庫中找不到目的手機號段所對應網關代碼,向GNS(匯接網關)發路由請求信息;
(6)匯接網關將路由信息返回;
(7)源ISMG根據路由信息將請求前轉給目的ISMG;
(8)目的ISMG對接收到的信息返回響應;
(9)目的ISMG將請求信息發送至SMC;
(10)SMC向目的ISMG返回響應。
四、通信方式
由于短信具有單位信息量小,隨機性強的特點,CP與SP之間的通信大多選擇了互聯網作為通信平臺。通信接口大部分均基于兩種協議:TCP和HTTP。當采用TCP進行通信時,通常可以分為如下兩種方式。
1.長連接
通信雙方以客戶-服務器方式(CP作為客戶端,SP作為服務端)建立TCP連接,用于雙方信息的相互提交。當信道上沒有數據傳輸時,通信雙方應每隔時間C發送鏈路檢測包以維持此連接,當鏈路檢測包發出超過時間T后未收到響應,應立即再發送鏈路檢測包,再連續發送N-1次后仍未得到響應則斷開此連接。
參數C、T、N原則上應可配置,現階段經驗取值為:C=3min,T=60s,N=3。
消息發送后等待Ts后未收到響應,應立即重發,再連續發送N-1次后仍未得到響應則停發。現階段經驗取值為:T=60s,N=3。
消息采用并發方式發送,加以滑動窗口流量控制,窗口大小參數W可配置,現階段建議為16,即接收方在應答前一次收到的消息最多不超過16條。
長連接的操作流程如圖4所示。

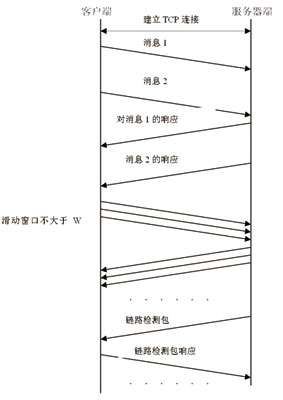

圖4 長連接的操作流程
2.短連接
通信雙方以客戶-服務器方式建立TCP連接(CP作為客戶端,SP作為服務端),應答與請求在同一個連接中完成。系統采用客戶/服務器模式,操作以客戶端驅動方式發起連接請求,完成一次操作后關閉此連接。
CP與SP之間的消息發送后等待Ts后未收到響應,應立即重發,再連續發送N-1次后仍未得到響應則停發。現階段建議取值為:T=60s,N=3。
短連接的操作流程如圖5所示。

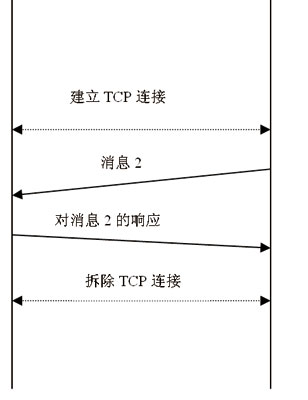

圖5 短連接的操作流程
通信世界周刊
