基于IMS的下一代網絡融合架構研究
孔松 柳曉雯 2007/06/05

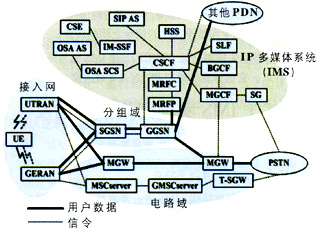

一、引言圖1 IMS網絡結構示意圖
2.用戶信息和業務提供相關實體
(1)歸屬地用戶服務器(HSS):存儲用戶簽約信息和位置信息的用戶數據庫系統,由歸屬位置寄存器(HLR)演變而成。
(2)簽約位置功能(SLF):IMS網絡中可能有多個HSS,在SIP注冊或會話建立過程中,CSCF可通過查詢SLF來找到存儲相應用戶信息的HSS。SLF在單一的HSS環境中并不需要。
(3)三種業務提供相關的功能實體:分別是SIP應用服務器(SIP AS)、IP多媒體業務轉換功能(IM-SSF)和OSA業務能力服務器(OSA-SCS),分別用來支持運營商IMS網絡直接提供的SIP業務、CAMEL業務環境(CSE)提供的傳統移動智能網業務和第三方提供的業務。
3.媒體資源相關功能實體
(1)媒體資源功能控制部分(MRFC):根據CSCF的要求,通過H.248協議控制MRFP完成相應的媒體資源處理。
(2)媒體資源功能處理部分(MRFP):根據MRFC的控制提供媒體相關的服務,包括多方會議、語音提示、鈴聲、語音識別、語音合成等。
4.與PSTN/電路交換(CS)域互通相關功能實體
(1)IMS媒體網關(IMS-MGW):負責IMS與PSTN/CS域之間的媒體流互通,即IP媒體流與PCM媒體流之間的編解碼轉換;并在MGCF的控制下完成呼叫的接續。
(2)媒體網關控制功能(MGCF):采用H.248協議控制MGW進行呼叫會話接續;與CSCF通信;并提供應用層上的信令轉換,即SIP信令和ISUP(ISDN用戶部分)信令之間的轉換。
(3)信令網關(SGW):提供傳輸層上的信令轉換,即基于IP承載的信令和基于SS7的信令之間的轉換。
(4)邊界網關控制功能(BGCF):是IMS域與外部網絡的分界點,它選擇在何處與PSTN/CS域互聯。
四、基于IMS實現網絡融合的發展趨勢
IMS體系結構具有以下特點:

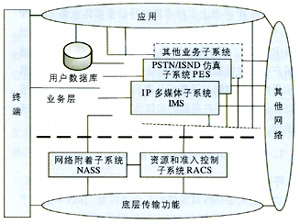

圖2 基于IMS的NGN融合架構
1.業務層
目前業務層主要包括以下部件:
