視頻會議系統會場設計實戰
邱曉理 2006/10/27
會場設計的好壞是視頻會議系統實施成敗的關鍵。視頻會議系統并不單純是將幾個視頻交換平臺和終端通過網絡連接起來就可以順利運行了,需綜合考慮會場的網絡環境、位置及大小、燈光和電源等因素,才能在會議音視頻質量、會議功能、操作簡便性及穩定性等方面發揮最優的功能。
中國銀行福建省分行視頻會議系統覆蓋了福建省分行到地市分行所有分會場,系統是基于IP的組網結構(圖1),使用視頻交換平臺和視頻終端實現了福建省分行和地市分行之間的遠程會議和業務培訓。在音視頻質量、會議功能、操作簡便性及系統穩定性等方面都得到了用戶的好評,這在中國銀行福建省分行等金融領域已經得到充分驗證。
會場設備連接
會議室是開會的場所,同時又是放置會議電視設備的場所,因此會議室設計的合理性決定了會議電視圖象的質量,也直接影響了開會的效率。完整的視頻會議室規劃設計除了可提供參加會議人員舒適的開會環境外,更重要是逼真地反映現場(會場)的人物和景物,使與會者有一種臨場感,以達到視覺與語言交換的良好效果,由會議室中傳送的圖像包括人物、景物、圖表、文字等應當清晰可辨。
網絡環境要求
網絡性能要求

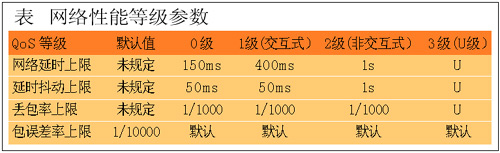

無論是LAN還是xDSL,要想開展視頻業務網絡都應該遵從中華人民共和國通信行業標準送審稿《IP網絡技術要求——網絡性能參數與指標》,其中規定的網絡性能等級參數如表所示。

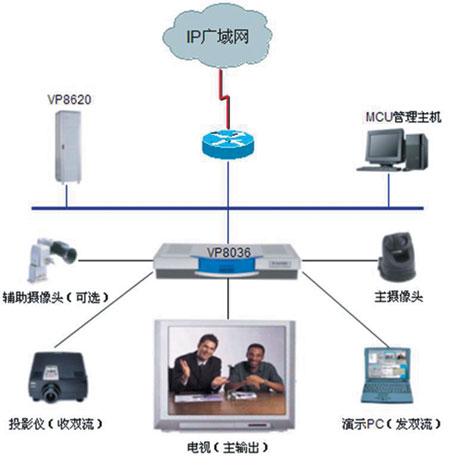

圖1 中心節點(省行)設備連接示意圖
進行多媒體傳輸,網絡性能要求達到1級或1級以上。
網絡接口要求
- 終端所接的交換機端口和通信涉及的以太網接口的雙工模式及速率匹配要一致。建議全部設成Auto(自適應)模式;
- 網線制作遵循標準要求,確保較長網線正常工作;
- 網絡接口應經過丟包率測試。
布線要求
通信電纜應與電力電纜分別鋪設。如相距較近,亦應保持100毫米距離。同時通信電纜應加套絕緣管、屏蔽管。
會場位置及大小
會議室位置
- 視頻會議室與辦公樓或其他建筑物合并建造時,應形成獨立的一部分,要與其他部分隔離,防止無關人員進入。
- 視頻會議室不宜安排在臨街側,如在臨街側時,應考慮防噪聲問題。
- 盡量選擇視頻會議室旁的房間為控制室,面積為18平方米左右。控制室與視頻會議室之間的隔墻要求加裝玻璃嘹望窗,以便工作人員從控制室觀察會場情況。
- 控制室應配置小型監視器,用于工作人員監察圖像、聲音效果。
會議室大小
視頻會議室的大小可根據會議通常參加的人數多少,在扣除第一排座位到前面的監視器的距離外(該距離是為提供攝像必要的取景距離,一般在3~7m),按每人2~2.5m2的占用空間來考慮,天花板高度應大于3m。
40人的會議室面積:40×2+30=110m2;
60人的會議室面積:60×2+40=160m2;
80人的會議室面積:80×2+50=210m2。
會場物理要求
燈光要求
燈光照度是會議室的基本必要條件。攝像機均有自動彩色均衡電路,能夠提供真正自然的色彩,從窗戶射入的光(色溫約5800K)比日光燈(3500K)或三基色燈(3200K)偏高,如室內有這兩種光源(自然光和人工光源),就會產生有藍色投射和紅色陰影區域的視頻圖像;
另一方面是召開會議的時間是隨機的,上午、下午的自然光源照度與色溫均不一樣。因此會議室應避免采用自然光源,而采用人工光源,所有窗戶都應用深色窗簾遮擋。在使用人工光源時,應選擇冷光源,諸如“三基色燈”(R、G、B)效果最佳(圖2)。避免使用熱光源,如高照度的碘鎢燈等。會議室的照度,對于攝像區,諸如人的臉部應為500LUX,為防止臉部光線不均勻(眼部鼻子和全面下陰影)三基色燈應旋轉適當?shù)奈恢,這在會議電視安裝時調試確定。對于監視器及投影電視機,它們周?chē)恼斩炔荒芨哂?0LUX,在50~80LUX之間,否則將影響觀看效果。為了確保文件、圖表的字跡清晰,對文件圖表區域的照度應不大于700LUX。

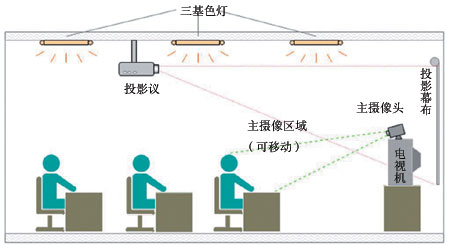

圖2 典型的視頻會議室布置圖
建筑要求
為了確保圖像的觀看效果和防止顏色對人物攝像產生的“奪目”或“反光”效應,背景墻應采取單一均勻的淺顏色(但不宜用白色),使其產生的視頻信號電平近似0.35V,而會議室其他墻壁、桌布、地毯、天花板等應與背景墻相匹配,攝像背景不宜使用畫幅。建議桌椅及墻壁采用淺駝色或淺青藍色,否則將增加攝像對象的信息量,不利于圖像質量的提高。椅子不宜采用沙發式,也不宜采用高靠背,避免擋住后面的與會者。
噪聲要求
會議室環境噪聲級要求為40dB(A),建議空調采用分體式以減少噪聲。
溫度要求
視頻會議室溫度建議保持在18~22℃之間。
濕度要求
視頻會議室濕度建議保持在60%~80%之間。
混響要求
為保證聲絕緣與吸聲效果,室內鋪有地毯、天花板,四周墻壁內都裝有隔音毯,窗戶應采用雙層玻璃,進出門應考慮隔音裝置。
根據聲學技術要求,一定容積的會議室有一定混響時間的要求。一般來說,混響的時間過短,則聲音枯燥發干; 混音時間過長,聲音又混淆不清。因此,不同的會議室都有其最佳的混響時間,如混響時間合適則能美化發言人的聲音,掩蓋噪聲,增加會議的效果。具體混響時間的計算公式如下:
T=KV/{S[-2.3lg(1-a)]+4MV} 式中:
K為房間形狀的參變數,一般取0.161;
V為房間容積;
S為房間內吸聲物總表面面積(m2);
a為室內平均吸聲系數;
M為空氣衰減系數;
T為混響時間;
會議室的高度大約在4m的情況下,容積200m3的最佳混響時間為0.3~0.5s,200~500m3時為0.5~0.6s,500~2000m3為0.6~0.8s。
會場布置
一般我們建議在電視會議室配置兩臺帶S-Video端子或者復合端子的電視機或者背投,一臺用于顯示遠端會場畫面,一臺用于顯示本端會場畫面。電視機尺寸可根據會場大小來選擇。另外我們還建議在會場布置一臺高分辨率投影儀,用于顯示雙流畫面(PC畫面)。
在實際應用中我們總結出:會場的主攝像機宜放置在電視機上,離地約1.5~1.8m的高度,由上往下拍攝效果較好; 而且攝像機的攝像區域內不能有直接光源或明窗等強光,否則攝像機的自動亮度調節功能將會使得人物影像變暗而無法看清。另外設備隨機配置的全向麥克風應遠離電視機喇叭或會議室音箱,并與發言者距離1~5m(圖3)。

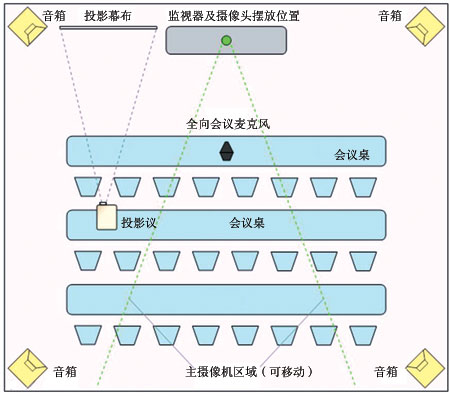

圖3 主要設備安放位置圖
供電環境
供電要求
為保證視頻會議室供電的安全可靠、減少由電源線帶來的電氣串?dāng)_,最好采取三套供電系統。
- 會議室照明用電;
- 設備用電:220V/50Hz,建議配置UPS;
- 空調及其他高功率設備用電。
接地要求
- 地線與零線應分開;
- 地線與零線電位差小于0.3V;
- 視頻會議室和控制室地線應在匯流排上引出;
- 單獨設置接地體的,接地電阻應小于4W; 非單獨接地體的,接地電阻應小于3W;
- 與會議電視設備相連之其他設備,應與該設備共地。
計算機世界網(www.ccw.com.cn)
