本地網絡軟交換系統測試建議概述
楊海濤 2006/10/17

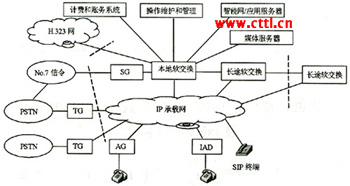

分析了軟交換與NGN的關系,簡單介紹了軟交換系統測試,并從軟交換測試的角度對軟交換相關標準的制定提出了建議。圖1 軟交換系統測試邏輯組網圖
(2)測試內容及方法
設備測試的內容主要包括:基本功能測試、統計功能測試、網管功能測試、性能測試、可靠性測試以及時鐘同步測試等幾大項。其中,基本功能測試主要針對各個設備在軟交換組網中所具備的基本能力進行,例如:軟交換設備主要針對呼叫控制與處理功能、對下級設備管理功能等能力進行測試;中繼媒體網關主要針對語音處理、資源控制等能力進行測試;信令網關主要針對設備組網能力、屏蔽功能等進行測試。在測試過程中,需要根據不同設備的不同功能,構造環境進行測試。
由于軟交換組網中每個設備所具備的能力互不相同,所以各個設備的統計功能測試側重點也互不相同,軟交換設備側重于話務統計,中繼媒體網關更關注鏈路統計,而對于信令網關來講,消息數量統計是一個必不可少的功能。在測試過程中,可以在網絡中撥打一些呼叫,操作一些業務,來驗證各個設備的統計功能。
網管功能測試主要針對設備的網元管理功能測試,主要包括SNMP協議(SimpleNetworkManagementProtocol,簡單網絡管理協議)測試,配置管理測試、故障管理測試、安全和日志管理測試等。此項測試需要對設備進行配置管理的操作,并驗證生效。故障管理測試中,可以人為設置一些設備故障,驗證設備告警功能。在設備上進行的操作和告警,都應保存在日志當中。
設備的性能決定了網絡的容量和處理能力,因此,性能測試對于設備測試來說,是一個必不可少的部分。其中,軟交換設備的性能最為重要,軟交換設備的性能測試包括設備啟動時間、容量、呼叫建立時間、長時通話和呼叫處理能力測試,軟交換的這些性能給軟交換網絡的性能定下了基調,整個網絡的性能設計都是以軟交換設備性能為基礎,在同一軟交換網絡中,其它組網設備的性能都應該適應并符合軟交換設備的性能要求。此項測試需要呼叫發生器配合,模擬呼叫。
作為一個電信級設備來講,軟交換網絡中的設備應該具有相當高的可靠性。可靠性測試包括系統啟動測試,冗余備份測試、熱插拔測試、系統及設備故障恢復時間測試、設備升級測試等。對于設備的主控板,應該要求能夠冗余備份和熱插拔,并且在操作過程中不影響正常呼叫。
軟交換系統測試中,各個組網設備均要求時鐘同步測試。此外,由于現在軟交換系統組網設備均為IP承載,越來越多的設備制造商將NTP時間同步功能加入到設備當中,以滿足計費和即時話單的需求。因此,隨著NTP時間同步功能需求的添加,在時鐘同步測試中,也應該增加時間同步功能的測試。
此外,軟交換系統組網設備測試還應包括對軟交換設備和信令網關等網絡中的關鍵設備的消息跟蹤功能進行測試,很多情況下,設備的消息跟蹤功能會整合在網管功能中,可以與網管功能測試同步進行。
2.2協議測試
軟交換的標準、協議是網絡融合的關鍵。現在包括設備制造商、業務提供者在內的業界都在為標準制定工作而努力,希望把先進業務、語音應用引入到數據網中,并能和傳統網絡順利融合。軟交換網絡中,主要涉及到的協議有H.248協議、MGCP協議、SIP協議、SIP-I協議、BICC協議、M3UA協議、M2UA協議等。
(1)設備間協議接口
協議測試主要針對各個設備接口對協議的支持性進行測試,下面來分析一下設備接口所支持的協議:
