SIP服務器設備技術要求介紹

薛寧 2006/03/29

1、引言

  隨著近年來SIP協議受到通信界的普遍關注,在互聯網界不斷開發和完善SIP協議應用的同時。電信界也開始看好該協議,國際著名的無線通信組織3GPP在Release5的IMS(IP多媒體子系統)中宣布以SIP為核心協議,ETSI又在其NGN體系中采用了IMS,SIP協議大有成為下一代網絡核心協議的趨勢。SIP服務器作為SIP系統中的核心實體,在不同的應用場景中其功能和性能指標上都有一定的差異,但是在其應用的初期應首先針對各種場景中共性的部分作出統一規定,以便為電信運營商提供必要的技術參考,同時為設備生產廠商提供設備開發的技術依據。從而有利于電信網向下一代網絡過渡的良性發展。

  SIP服務器設備技術要求規定了SIP服務器設備的通用技術要求,包括功能要求、業務要求、接口要求、協議要求、通信流程、操作維護與網管要求、性能及可靠性指標、互通要求、電源與接地要求、環境要求等方面的通用技術要求,對于SIP服務器在一些特定場景中的特定要求將結合實際發展情況進行分別研究。

2、SIP介紹

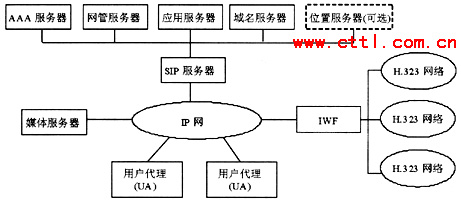

  SIP網絡結構示意及SIP服務器在SIP網絡中的位置如圖1所示,用于向SIP網絡中的用戶提供語音和視頻等業務。SIP網絡中的主要功能實體包括:SIP服務器、用戶終端、AAA服務器、網管服務器、應用服務器、域名服務器和媒體服務器等。網絡運營商可根據實際運營需要,選擇合適的功能實體向用戶提供語音和視頻等業務。

  SIP網絡通過互通單元(IWF)可實現與DN/PLMN網絡、H.323網絡或軟交換網絡的互通。IWF為邏輯功能實體,其功能可以內嵌于SIP服務器中,也可以由軟交換設備或其他功能實體如SIP網關實現。當IWF沒有內嵌于SIP服務器時,SIP服務器與IWF之間的接口協議為SIP協議。不同運營商SIP網絡之間的互聯互通可以通過IWF實現。SIP服務器設備技術要求對IWF的具體實現不進行規定。


下面給出圖中幾個術語的定義,其他設備的說明可參見軟交換系列技術規范中的規定。
3、SIP基本功能要求

  SIP服務器采用IP承載方式,提供的功能有:呼叫控制和處理功能、業務提供/支持功能、用戶管理功能、協議處理功能、路由處理、接入認證、計費信息采集、操作維護/網管功能、互通功能、安全功能(可選)、黑白名單功能、擁塞控制功能(可選)。

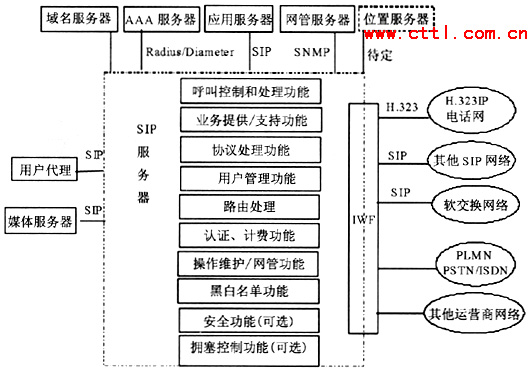

  SIP服務器的功能結構圖如圖2所示。


圖2 SIP服務器功能結構圖

  3.1 呼叫控制和處理功能

  SIP服務器可以為基本業務/多媒體業務完成呼叫建立、維持和釋放等控制功能,包括呼叫處理、連接控制、智能呼叫觸發檢出和資源控制等。SIP服務器應支持基本的兩方呼叫控制功能和多方呼叫控制功能。多方呼叫的會議橋資源功能應通過媒體服務器完成。

  3.2 業務提供/支持功能

  SIP服務器應支持基本的語音業務和多媒體業務,還應該支持傳統PSTN補充業務和數據、多媒體相關業務。SIP服務器向域內用戶提供傳統智能網業務需通過軟交換設備實現與傳統智能網互通。因此,SIP域內可提供的傳統智能網業務與軟交換設備提供的智能網業務相關,規范中不作具體規定。另外,由于SIP協議在支持用戶代理拍叉簧,*,#信號上報等方面還沒有明確規定。因此規范中并不要求通過SIP協議實現補充業務的操作方式。SIP服務器可以通過應用服務器或PARLAY網關。提供多種增值業務和智能業務。

  3.3 協議處理功能

  在協議處理能力方面,SIP服務器應支持SIP,SDP,SNMP,Telnet等協議,可選支持有RADIUS,Diameter協議。SIP服務器所采用的SIP協議必須支持UDP和TCP承載,無論SIP協議采用TCP或UDP承載,缺省端口號為5060。

  3.4 路由處理功能

  (1)SIP服務器應可以完成域名至IP地址的轉換功能。但SIP服務器應實現請求消息重定向功能。

  (2)SIP服務器應支持向域名服務器進行域名查詢功能。

  (3)對于號碼分析和存儲功能,要求SIP服務器支持存儲主叫號碼20位、被叫號碼24位,并能擴充到28位號碼的能力,具有分析10位號碼然后選取路由的能力,具有在任意位置增、刪號碼的能力。

  3.5 操作維護/網管功能

  操作維護系統是SIP服務器中負責系統的管理和操作維護的部分,是用戶使用、配置、管理、監視SIP服務器的工具集合。SIP服務器應既能支持本地維護和遠程維護管理,又可以通過內部的SNMP代理模塊與支持SNMP協議的網管中心進行通信。規范中對于操作維護系統從配置管理、故障管理、話務控制功能、安全管理、統計管理以及人機系統幾個方面進行了詳細規定。

  3.6 接入認證功能

  (1)SIP服務器應能對用戶的每次呼叫請求進行鑒權,對未通過認證的用戶發起的呼叫請求予以拒絕和丟棄。SIP服務器可以將所管轄區域內的用戶終端的注冊和呼叫信息送往認證中心進行用戶認證與授權。

  (2)SIP服務器還可以通過AAA服務器,實現對記賬卡用戶的認證和授權。

  (3)SIP服務器應能夠支持對動態IP地址配置的用戶代理的認證與授權。

  3.7 計費信息采集

  在計費方面的要求。為提高SIP服務器與現有網絡的兼容能力。例如能夠在現有電話網的計費系統和現有IP電話網系統中使用,SIP服務器應能夠支持CMIS/FTAM協議或FTAM協議、RADIUS協議或Diameter協議、FTP等計費信息的傳送協議,具體傳送協議的使用由各運營商根據自身網絡的特點決定。至于計費方式,SIP服務器至少應具備根據計費對象進行計費信息采集功能,采集的信息包括時長、流量、媒體格式和編碼方式等,并負責將采集信息送往計費中心。SIP服務器應至少支持詳細話單計費方式,可選支持復式計費、立即計費等功能。SIP服務器應至少提供對主叫號碼計費和對賬號進行計費。

  3.8 SIP服務器支持的通信流程

  SIP服務器設備技術要求中還給出了相關通信流程的描述,包括基本的注冊流程、成功呼叫流程、可靠臨時響應證實流程、異常呼叫流程、呼叫釋放流程以及幾個典型的補充業務流程等。同時,技術要求還規定,當用戶簽約信息包含于后臺的認證/計費中心時,用戶的身份認證和呼叫過程中的計費都需要經過SIP服務器到認證/計費中心完成。SIP服務器設備技術要求中所描述的流程未包含SIP服務器和認證/計費中心之間的交互流程。

4、SIP性能及可靠性要求

  4.1 性能要求

  1. 呼叫接通率。呼叫接通率是指在一段觀察時間內,呼叫接通的次數與總試呼次數的比值。


  2. 呼叫處理能力。SIP服務器的呼叫處理能力應通過每小時忙時試呼次數(BHCA)和最大并發處理能力兩個指標進行衡量。


  3. 時延。時延是指SIP服務器接收到SIP消息后完成消息處理。并實現消息成功轉發的時間間隔。
  4.2 可靠性指標

  運營商一旦采用基于SIP協議的網絡系統,由于SIP服務器是其系統中的關鍵設備,因此對于SIP服務器的可靠性就需要按電信級系統設備進行要求。在SIP服務器設備技術要求中規定如下:
5、電源和環境要求

  考慮到SIP服務器可能會用于不同的場景,因此對其設備電源的要求從直流電源和交流電源兩個方面來說明,其中直流電源規定了額定電壓、電壓波動范圍和雜音電壓的指標。此外,還對SIP服務器的接地要求進行了規定,包括接地方式、接地要求、接地線截面積、接地電阻和電源冗余度等規定。

  環境要求則從溫濕度、機房地面的要求、機房的防塵和對有害氣體濃度的要求、抗電磁干擾能力、SIP服務器本身產生的電磁干擾要求、抗震要求、運輸及倉儲要求等進行了詳細說明。
