視頻和IP業務挑戰城域網傳輸

KarlMay 2006/03/08

　　圖1將耦合器和可調濾波器組合到一個簡單的結構中，使業務流可以在任何節點下路。

　　與傳統的使用波長選擇開關或者波長阻擋器的光分插復用器相比，基于廣播和選擇結構的光分插復用器成本明顯更低（通常為每節點$25,000-$30,000），同時對于諸如視頻業務的非對稱業務流也能節約成本。由于其本質為廣播，從單獨的一點就可以監測整個廣播和選擇網絡的光學性能。

　　一些基于廣播和選擇結構的ROADM提供了很多波長，可以克服這種結構固有的缺乏波長重用的缺點。流量異常增加需要在某些點重用波長時，可以增加波長阻擋器（見圖2）。

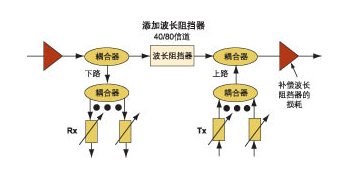

圖2當帶寬增加需要波長重用時，可添加波長阻擋器到需要的節點上。

　　為了完全適應任意點到任意點的傳輸模式，可以把基于廣播和選擇結構的ROADM互連為一個環形網。在這個環網中，每個集線器發射的信號被合并（通過1×2耦合器），再通過每個接收機上的1×2耦合器在正反兩個方向上復制。

　　然而簡單的環互連會引起放大自發輻射（ASE）噪聲，產生激光現象，并引起多路干擾。解決此問題的一個方法是交換環結構（SRA）。SRA具有分布交換功能。將保護倒換功能移到網絡的總控制層后，SRA顯著地簡化了環網中針對任意點到任意點的傳輸模式的光纖保護。

合適的架構

　　在有保護功能的環網中，任意點都能以足夠的帶寬互聯，這非常適合正在興起的多樣的視頻和IP業務。多系統運營商、傳統電信運營商和新興運營商都在積極開展高端視頻和IP業務來爭奪用戶。這些業務對光傳輸網絡的帶寬可擴展性、可重配置功能以及業務傳輸?shù)撵`活性提出了較高要求，傳輸網絡成為服務提供商是否具有競爭力的關鍵。

　　DWDM網絡，包括SRA網絡中使用的基于廣播和選擇結構的ROADM，可以以最低的成本滿足運營商對可擴展性、可重配置和靈活性的要求。這樣的網絡讓服務提供商可以從高端視頻業務和IP業務中獲得最大的利潤。
