在H.323和SIP系統中如何實現RSVP協議

盧政 2003/08/19

摘要：
　　本文主要介紹了RSVP協議在IP網絡通訊協議H.323和SIP中的運用，以及在語音/視頻通訊數據的特殊性，然后詳細敘述了Vocal系統中如何使用RAPI來實現RSVP的QoS管理，以及如何改善Vocal中RSVP的性能，并且論述了在主干網絡使用DiffServ的時候如何修改RAPI中的數據結構，從而實現RSVP到DiffServ的映射。

前言：

　　RSVP(資源預留協議)是一種服務質量協議，也是一種商業的開放協議，當然它也是一種Internet上的大型協議，如果說它是網絡上流動的一種鈔票，這樣的形容可以說是再合適不過了，利用RSVP消息，端點應用程序可以根據需求提出數據傳送全程所必須網絡帶寬和緩沖大小以及延遲等等，同時也確定了沿途的路由器傳輸調度的策略，從而達到對每個數據流的QoS進行控制。

　　RSVP支持兩種服務類型：受控載荷服務和保證服務，前者是在設定網絡的載荷非常輕的情況下，所有的數據流都按照盡力的方式來處理且網絡緩沖區為空，對于音頻信號而言這種方法是正好合適的，而后者不是這樣，不僅請求帶寬，而且也要求最大傳輸延遲，那么所得到的結果就是在網絡的負荷增加的時候不會讓QoS有非常明顯的減低。

　　如果從RSVP所支持的傳輸類型來區分QoS的服務，可以分成三種傳輸類型：最好性能（best-effort），速率敏感（rate-sensitive）與延遲敏感（delay-sensitive）。用來支持這些傳輸類型的數據流服務依賴保證QoS的協議實施。比如各種TCP/IP協議就是遵循最好性能傳輸?shù)膫鬏敺⻊?wù)協議：TFTP，HTTP，SMTP，POP3等等；速率敏感傳輸放棄及時性，而確保傳輸速率。例如：速率敏感傳輸請求128 kbps帶寬，如在擴展期實際發送256 kbps，路由器可能進行數據的隊列緩沖，并且延遲傳輸；這類傳輸與采用電交換網絡有關系，當然在internet主干網絡和邊沿網絡也有這樣的情況出現，RSVP服務支持速率敏感傳輸，稱為位速率保證服務。延遲敏感傳輸要求傳輸及時，并因而改變其速率。例如：SIP或者H.323協議傳輸采用H.261協議壓縮圖象并且傳輸?shù)臅r(shí)候流量可能達到384-768kbps，384Kbps可能對應一個靜態的背景，而768kbps 可能是一個動態的圖象。熟悉H.261協議的人都知道在H.261中存在I-frame和P-frame的兩種壓縮方式，前者是本地壓縮，那么必然產生一個淬發的數據尖峰，而后者和平均帶寬的要求和接近，以Microsoft NetMeeting 為例子每15個P-frame產生一個I-frame，由于單個幀要求在一幀時間內發送出去，或解碼器速度跟不上，必須對I-frame的傳輸進行特定優先級別協調，RSVP服務支持延遲敏感傳輸，可以被看作控制延遲服務（非實時服務）與預報服務（實時服務）的混合。

　　上面詳細的闡述了RSVP的服務類型和傳輸類型，這樣我們可以看出在以H.323或者是SIP為基礎的視頻通訊系統中，QoS的保證是比較復雜的，即有延遲敏感傳輸?shù)姆⻊?wù)也有速率敏感傳輸?shù)姆⻊?wù)，RSVP目前對這兩種服務都可以做到很好的支持,我在下面的文章中會闡述一下如何在H.323和SIP的協議棧中實現RSVP，重點介紹Vovida中Vocal的SIP的實現方式，但是這里之介紹點對點的情況，而不介紹多點互聯和廣播的情況。

　　RSVP資源預留協議的具體內容可以參看RFC 1633中對RSVP的具體定義，另外在draft-ietf-rsvp-rapi-01.txt中定義關于RSVP相關的基本API函數調用。

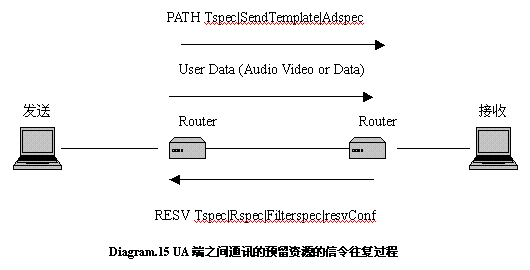

　　RSVP工作順序描述如下圖所示：


　　發送方發送PATH消息，消息中包含有數據業務特征，該消息沿所選的路徑傳送，沿途的路由器按照PATH準備路由資源，接收方接收到PATH消息以后，根據業務特征和所需要的QOS計算出所需要的資源，回送RESV消息，消息中包含的參數就包括請求預留的帶寬，延PATH的原路途返回，沿途的路由器接收到RESV操作后才執行資源預留操作。發送方接收到RESV消息以后才發送用戶數據。

簡述在H.323協議中如何實現RSVP功能：

　　對于一個H.323或者是SIP的多媒體通訊系統而言，為了保證實時通訊的質量，一般來說采用了很多方面來保證QoS，對于H.323來說方式?jīng)]有SIP那樣靈活，在H.323v3版本采用了一些幾種方式來增強QOS保證,另外這里暫時不對多播的情況考慮。
　　a. 增強的RAS過程，在ARQ中指明了是否具備資源預留能力；
　　b. 增強的能力交換過程，收發端點都具備RSVP功能，通過能力交換過程可以雙方具備RSVP能力（RSVP屬于能力集合的一個部分），在OpenLogicalChannel原語中定義了一個參數qOSCapability來表示；
　　c. 增強的邏輯信道能力在邏輯信道打開過程中包含Path和Resv兩個過程。

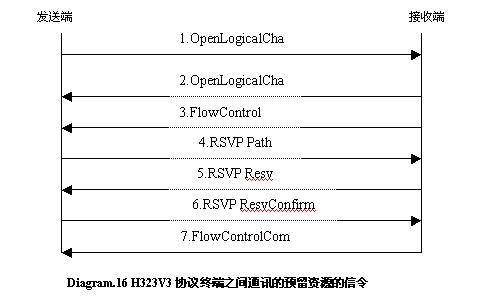

　　下面我們用圖來表示邏輯信道的打開過程和資源預留過程：


1. 發送端點向接受端點發送OpenLogicalChannel消息在qOSCapability中標明該信道的RSVP參數和綜合業務類別。
2. 接收端點創建RSVP會話（調用Rapi_session API）向發送端點發送OpenLogicalChannel Ack。
3. 在OpenLogical Ack中包含F(xiàn)lowControl=0，抑制當前的媒體數據流。
4. 4和5表示發送端點和接收端點執行RSVP過程。
5. 接收端點接收到ResvConfirm以后知道預留成功。
6. FlowControl為最大的比特率，當前的媒體數據流為最大。
　　要注意的一點是由于通訊是雙向的實際上述的過程發送和接收方需要對掉，特別在雙方的能力集不相同的情況之下需要變換主叫和被叫的身份執行上述過程。

在SIP中實現RSVP功能：

　　以Vovida的Vocal為例子，在Vocal的SIP協議棧軟件中提供了一個非常簡便的實現RSVP的方式，當然按照這個方式實現RSVP是相當?shù)牟怀墒斓模芏鄥⒘吭趹?yīng)用程序都沒有反饋并且處理，僅僅是在路由器之間相互的匯報，不過這個簡單的方式實現RSVP的構架，所以仍然有一定的使用價值。

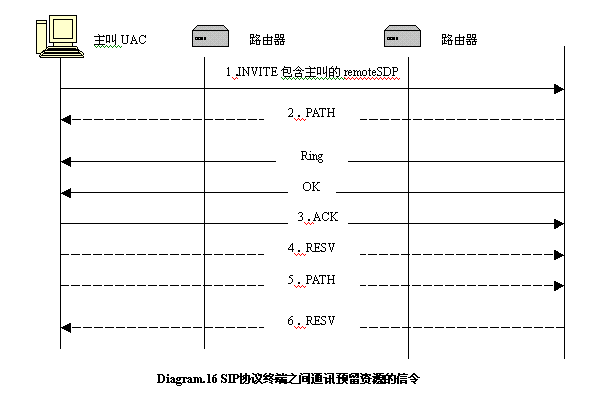

　　在Vovida的SIP中實現RSVP的步驟如下：


　　在上圖中實線的部分是SIP命令，虛線部分是RSVP消息
　　Vocal中的RSVP實現過程：
　　我們先看一下RSVP API中定義的流程：

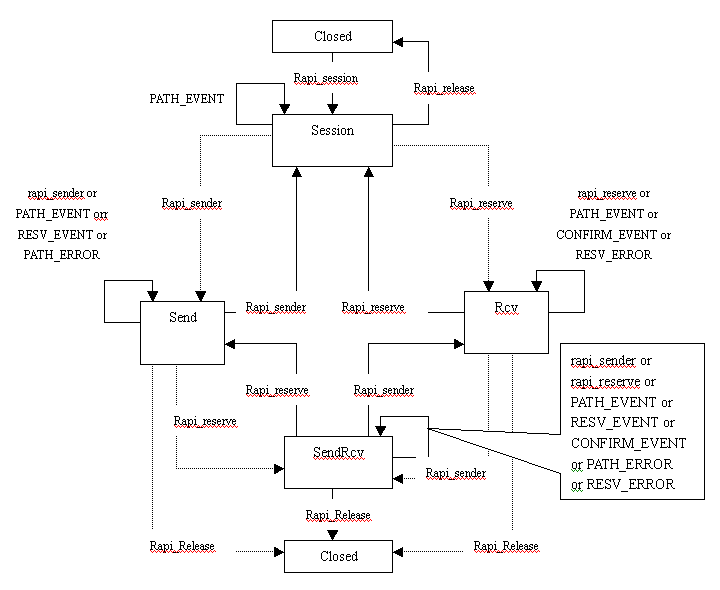

　　我們先來看一下RSVP的API調用過程：


（點擊放大）

　　首先通過rapi_session()打開一個Unix域的RAPI Socket，并創建一個RSVP的會話實例,如果成功則返回一個非零的數值用于表示建立的會話ID號。
　　例如在Vocal的SIP Stack中這樣創建：
　　session_id = rapi_session(&(dest_addr),//會話對端的目的地址；
　　　　　　　proto_id,　　　//協議號 udp 17；
　　　　　　　RAPI_USE_INTSERV,//這里表示采用IntServ定義（和Diffserv相對應）
　　　　　　　(rapi_event_rtn_t)upcallHandler,//在RSVP錯誤發生時候的回調函數
　　　　　　　0,//RSVP事件的過濾器
　　　　　　　&rtn_code);//建立會話的錯誤返回值。
　　使用rapi_session創建會話是發送RSVP PATH或者是發送RSVP RESV都需要在調用相應的函數之前調用它，現在我們看下面具體的程序部分的調用過程：
1．首先是主叫部分發送INVITE命令，我們知道命令中包含有主叫的會話描述（這里我們稱為Remote SDP）；
2．被叫部分此時處于OpRing的狀態中接收到主叫的INVITE消息以后，根據主叫的INVITE消息和主叫的SDP，得到主叫的地址和主叫的RSVP端口（主叫的RTP端口）；被叫調用setupRsvp子程序發送包含有數據流標識和數據業務流特征的PATH消息到主叫，具體發送的業務流Tspec特征如下：
　　//Sender Tspec(數據流的話務描述特征)的定義：
　　rapi_tspec_t *tspec_ptr = &(snd_tspec);
　　qos_tspecx_t *qos_tspec = &(tspec_ptr->tspecbody_qosx);
　　qos_tspec->spec_type = QOS_TSPEC;//發送方業務流特征標示
　　qos_tspec->xtspec_r = 10000;//業務流量
　　qos_tspec->xtspec_b = 200;//標記存儲桶寬度
　　qos_tspec->xtspec_p = 10000;//突發流量
　　qos_tspec->xtspec_m = 200;//本地緩沖最大保留量（漏桶參數）
　　qos_tspec->xtspec_M = 200;//SDU的最大值
　　tspec_ptr->len = sizeof(rapi_hdr_t) + sizeof(qos_tspecx_t);
　　// RAPI Sender
　　　　tspec_ptr->form = RAPI_TSPECTYPE_Simplified;
　　… …
　　我們先來看一下在RSVP API中定義的發送一個PATH消息的函數：
　　rtn_code = rapi_sender(session_id,//在rapi_session中創建的會話ID號。
　　0,　　　　　　　　　　　　　　//該標志暫時未被使用
　　&(src_addr),　　　　　　　　　//源地址和源端口
　　NULL,　　　　　　　　　　　　 //發送方的端口號和源地址，可以為空
　　&(snd_tspec),　　　　　　　　 //發送方的數據流的話務描述特征
　　NULL,　/* sender adsepc */　　//Apspec的內容，可以為空
　　NULL,　/* Policy */　　　　　 //發送方策略值，一般為空
　　ttl);　　　　　　　　　　　　 //消息的生存周期`````

　　這里似乎和RSVP的——呼叫方發送PATH消息的精神有一些違背，是被叫方發送PATH消息，其實二者沒有什么不同，首先主叫方，沒有收到被叫方的SDP所以不能確定被叫方接收RSVP消息的端口和IP地址，其次，媒體流是雙向的，雙方都必須在網路上通過PATH——Reserve的方式預流資源。

3．在完成了一系列SIP命令和狀態的交換(RING，OK過程)以后，主叫方開始準備發送ACK消息了，也就是處于操作OpFarEndAnswered（）的時候，調用rsvpFarEndAnswered發送Reserve消息，為什么要在這個時候發送Reserve消息呢？因?yàn)橹鹘性谙乱粋�(gè)過程（收到ACK消息后，打開RTP通道之前）的時候，已經保證了所有的主叫到被叫之間的路由器都已經收到了PATH預留消息，

4．第5，6兩個消息是主叫端點向被叫端點之間的路由器發送PATH消息，并且接收對端的RESV消息的過程。和1，2，3的過程基本上一樣，最后在雙方的RTP通道打開之前，主叫/被叫之間的路由器實現穩定狀態，也就是都收到主叫和被叫的資源預留的信息。
我們來看一下在主叫是如何定義RESV消息的：
　　//預留方式的選擇：
　　//RAPI_RSTYLE_WILDCARD的方式適合于聲音媒體傳輸，在多個請求的時候按最大的要求滿足//Flowspec需要為空；
　　// RAPI_RSTYLE_FIXED的方式適合于聲音媒體傳輸，對每個發送源進行單獨的預留；
　　// RAPI_RSTYLE_SE表示預留數量應該為自該接口收到的所有預留請求的最大數值，這個方//式主要適合于視頻媒體
　　style = RAPI_RSTYLE_FIXED;　/* RAPI_RSTYLE_WILDCARD = 1
　　　　　　　　　　　　　　　　　 RAPI_RSTYLE_FIXED = 2
　　　　　　　　　　　　　　　　　 RAPI_RSTYLE_SE = 3 */

　　resv_flag = 0; /* RAPI_REQ_CONFIRM */

　　rapi_flowspec_t *flowspec_cl_ptr = &(flowspec_cl);
　　qos_flowspecx_t *qos_flowspec_cl = &flowspec_cl_ptr->specbody_qosx;
　　//數據流說明(Flowspec)中的Tspec項目，要和PATH中的業務特征相同
　　qos_flowspec_cl->spec_type = QOS_CNTR_LOAD;
　　qos_flowspec_cl->xspec_r = 10000;
　　qos_flowspec_cl->xspec_b = 200;
　　qos_flowspec_cl->xspec_p = 10000;
　　qos_flowspec_cl->xspec_m = 200;
　　qos_flowspec_cl->xspec_M = 200; /* 65535 */
　　flowspec_cl_ptr->form = RAPI_FLOWSTYPE_Simplified;
　　flowspec_cl_ptr->len = sizeof(rapi_flowspec_t);
　　//數據流說明中的Rspec項目，根據PATH的端到端延遲和指標和Adspec的參數計算出的，//在Vocal中直接采用估算的方法得出，Rspec是預留說明。
　　rapi_flowspec_t *flowspec_g_ptr = &(flowspec_g);
　　qos_flowspecx_t *qos_flowspec_g = &flowspec_g_ptr->specbody_qosx;
　　qos_flowspec_g->spec_type = QOS_GUARANTEEDX//類型為QoS保證，最為常用的設定;
　　qos_flowspec_g->xspec_R = 10000;//預流帶寬
　　qos_flowspec_g->xspec_S = 0;//松弛項（relaxation），用于指示Qos富裕量
　　qos_flowspec_g->xspec_r = 10000;// 業務流量
　　qos_flowspec_g->xspec_b = 200;// 標記存儲桶寬度
　　qos_flowspec_g->xspec_p = 10000; //突發流量
　　qos_flowspec_g->xspec_m = 200; //本地緩沖最大保留量（漏桶參數）
　　qos_flowspec_g->xspec_M = 200; //SDU的最大值
　　flowspec_g_ptr->form = RAPI_FLOWSTYPE_Simplified;
　　flowspec_g_ptr->len = sizeof(rapi_flowspec_t);
　　//篩選說明，用于表示對哪個或者那些發送方進行資源預留
　　filter_spec.form = RAPI_FILTERFORM_BASE;//表示包含發送方的套接字地址
　　//發送方的套接字地址
　　filter_spec.len = sizeof(rapi_hdr_t) + sizeof(rapi_filter_base_t);
　　filter_spec.rapi_filt4 = *(struct sockaddr_in *) & src_addr;

　　rtn_code = rapi_reserve(session_id,// 在rapi_session中創建的會話ID號。
　　　　　　　 resv_flag,//指示是否使用回吊函數（可以設置成0）
　　　　　　　 (struct sockaddr *) & rcv_sockaddr,//接收地址和端口
　　　　　　　 style,//預留方式（WF,FF,SF）
　　　　　　　 NULL,//擴展的預留類型列表，可以為空
　　　　　　　 NULL,//接收策略
　　　　　　　 1,// FilterNo值，為1表示不能忽略Filterspec_list
　　　　　　　 &(filter_spec), //篩選說明
　　　　　　　 1,//FlowspecNo值，為1表示不能忽略Flowspec_list
　　　　　　　 &(flowspec_cl)); //FlowSpec數據流說明結構。

5．在被叫端主要調用的函數：
　　a. void setupRsvp(SipSdp& localSdp, SipSdp& remoteSdp)
主要由被叫端調用，用于在收到主叫發送過來的INVITE消息以后根據主叫的SDP回送被叫資源預留PATH消息。
　　b. void rsvpFarEndAnswered(Sptr localSdp, Sptr remoteSdp)
主要由主叫端調用，用于在向被叫端發送ACK消息前向被叫發送RESV消息和開始主叫資源預留PATH消息。
　　c. void rsvpAckHandler(Sptr localSdp, Sptr remoteSdp)
主要由被叫端調用，用于在收到主叫發送過來的ACK消息以后根據主叫的SDP回送主叫資源預留RESV消息。

6. 如何實現的RSVP機制到Diffserv的映射：
　　對于目前在Vocal中對于RSVP的處理過程是非常簡單的，在用戶端都沒有對AdSpec和Tspec做任何具體的運算，得出端到端的延遲指標，以及預留帶寬，僅僅是通告路徑上的路由器去預留資源，這樣做如果是一個簡單的沒有太復雜的網絡狀態的區域網內部，采用這種方法當然是無可厚非的，不過如果是在有復雜網絡狀態的廣域網上這樣就可以說是不是很行得通了，一般來說在主干網絡上會運行DiffServ（分類服務）的機制（所有的流都分組為多個服務類別的方式），這樣在骨干網上的RSVP消息當然就會被忽略，所以我們的PATH和SESV消息都要實現對Diffserv的映射，換一句話來說，就地讓骨干網看起來象RSVP的一個節點，一般來說我們把AdSpec中的DTOT最小路徑延遲（或者說是子網絡到主干網絡的傳播延遲 在RFC2205中有定義）改變成透過骨干網的傳播延遲和平均排隊延遲的值（這個是由主干網羅入口/出口路由器做的工作）這個近似的方式一般來說是有效的，因?yàn)楣歉删W(wǎng)絡失效的機會畢竟比較小，如果主干網絡是千兆路由器，那么每條PATH消息是可以在中繼段上更新的。
　　返回RESV消息的時候，對于分類服務而言，并不是將每個相對應的RSVP操作定義一個單獨的隊列，對于骨干網絡路由器是不現實的，只能相對服務等級接近的安排在最相近的隊列中。
　　另外有幾個情況是在如果主干網絡使用DiffSev需要注意的：
　　a. 如果有一個流不符合Tspec時——而這個時候路由器已經為所有的入口和出口規劃了每一條虛鏈路的時候，一個不符合Tspec的流就足以毀壞同一類別所有其他留所爭取的服務質量，例如入口處歸納低質量的視頻/音頻流時候，出現了高質量的視頻流。
　　b. 分散的/突發的流合并到平緩的流中時候。
　　不過一般來說每個路由器都具備檢查流的Tspec的能力，特別是作為主干網絡入口的路由器（例如一些大的網絡（BGP/EBGP）的入/出口地方）。在運行視頻會議或者是其他突發流很多的惡劣工作狀況的時候。

7. 修改Vocal的SIP協議棧來更好的實現RSVP：
　　我們前面已經反復地闡述：在Vocal中只不過是實現了一個簡單RSVP構架，最重要的一點就是它不能夠?qū)崿F(xiàn)軟狀態，也就是定期刷新消息的Tspec和Rspec，如果在傳輸視頻信號的時候這樣的情況出現得特別頻繁，由于視頻信號并不總是處于一種穩定的平緩的狀態傳輸，另外當路由改變的時刻，RSVP消息需要能準確的沿著新的路由往復（這種情況是可能出現的，特別在大型網絡中）。
　　解決上述問題的途徑首先就是要在RSVP建立保證服務預定，也就是要根據接收端根據發送端的AdSpec消息計算預留的帶寬（而在Vocal中基本上沒有處理AdSpec），AdSpec中參加帶寬運算的主要是兩個參數：Dtot和Ctot，第一個參數是最小路徑延遲，第二個是路徑帶寬，通過這兩個參數根據公式D=(b(存儲桶深度)+Ctot)/p + Dtot計算出端到端之間的延遲:
　　例如：
　　PATH流的初始特征：
　　Tspec(p=10mbps,L=2kbps,r=1mbps,b=32kbps) AdSpec(Ctot=0,Dtot=0)
　　經過第一個路由器：
　　Tspec(p=10mbps,L=2kbps,r=1mbps,b=32kbps) AdSpec(Ctot=11,Dtot=0.05s)
　　經過第二個路由器：
　　Tspec(p=10mbps,L=2kbps,r=1mbps,b=32kbps) AdSpec(Ctot=55,Dtot=0.1s)
　　現在我們來計算Resv中Rspec項目：
　　最長的延遲為0.1s的延遲，我們?cè)赗spec中所計算的預留帶寬必須符合這個要求，那么根據公式：
　　D=(b+Ctot)/p + Dtot
　　b：存儲桶深度
　　計算出的D為0.185S我們?cè)诟鶕?jù)這個公式來計算預留帶寬
　　R=((p-r)（L+Ctot）+(b-L)p)/((t-Dtot)(p-r)+b-L)
　　r:業務流量
　　t:所需要的延遲
　　注意：所需要的延遲在0.1-0.185之間變化，這樣我們通過上述公式得出一個比較確切的R值R=1.66Mbps。所以Rspec為：R=1.66Mbps;松弛項(S)：用于指示Qos的富裕量,如果所有的路由器按照R預留，那么整個路徑上的端到端的延遲會比要求的時延要少5毫秒：這里可以選擇0.05S，也就是說有一個比較寬余的帶寬，可以實現其他的數據傳輸，或者是讓當前的媒體數據實現盡力傳輸，具體的松弛項計算可以參看RFC2205定義。
　　上面我們解決了服務預定的問題，但是它只不過讓我們的終端程序運行進一步合理化，可以正確的規劃需要預留的帶寬，但是中間還是有關鍵問題沒有解決，也就是我們上面說的軟狀態——定期刷新Tspec和Rspec，以及探測/感知主干路由的變化
　　從程序上實現這些事實上并不困難，我們?cè)诖蜷_媒體通訊的RTP信道以后，可以用一個進程定期的發送PATH和RESV消息，讓流的接收者進行定期刷新，特別是在視頻通訊階段（采用H.263算法）出現幀間幀的時候，數據的流量必然會大大增加，這個時候，如果提前刷新預留的狀態，那么我們可以在初期就避免網絡出現阻塞的問題，當然，如果流量超過了路徑所承受的標準，那么必然會依靠侵占S（松弛度）來發送數據包，如果超過了帶寬許可，這個時候，必然通訊會出現一個比較明顯的延遲，不過根據實驗結果表明，這些還是可以接受的。
　　如果IP路由發生了變化，那么上述的解決辦法同樣的適用，定期傳送RSVP的消息可以重新根據流的路徑進行新的定義，所以他們也會沿著新的路徑進行傳輸，所以沿著相反路徑的RESV消息將試圖沿著新的路由進行預定，舊的預定就會超時然后取消。
　　但是我們?nèi)绻紤]到主干網絡使用DiffServ就不會那么樂觀了（當然主干網絡的路由變化不會那么劇烈），主干網絡上PATH項目中變化的部分就是AdSpec中的Dtot/Ctot，我們?cè)谏厦嬉呀?jīng)說了如何定義Dtot的內容（子網絡到主干網絡的傳播延遲的計算 在RFC2205中有定義）改變成透過骨干網的傳播延遲和平均排隊延遲的值，正如上面所說的，如果主干網絡是功能強大的千兆路由器組成，那么PATH中的Dtot和Ctot可以在中繼的時候得到更新，如果是ATM或者是MPLS網絡的話，出入口也可以得到更新，這樣的話你事實上完全不必操心。

8．一些其他的設想：
　　不過不管怎么說上述的數值如果是周期性計算并在RESV消息中更新的話，必然大大的加大路由器的運算開銷，特別在跨洋多點視頻會議的時候，這樣用戶接入服務供應商區域網入口路由器可能會發生“餓死”的情況（沒有用戶媒體數據時候反而被大量無用的RSVP消息所淹沒），所以在使用主干網絡的時候，我們考慮必須有一個機制探測主干網絡的傳播延遲并且通報給服務供應商區域網入口路由器，這個對于入口路由器并不使什么難事，最好是主干入口路由器本身就具備這樣的功能，進一步簡化主干網絡為一個簡單的RSVP節點，變成由主干網絡的接入路由器通告服務供應商的路由器端對端的延遲 ，這樣把計算的過程交給主干路由器，而服務供應商區域網入口路由器只負責更新AdSpec，對于用戶來說，并不需要設定AdSpec,也就是可以讓AdSpec為空，這樣效率就可以得到大大的提高，代價就是增加了協議復雜性。

9．Vocal中采用策略服務器來管理QoS：
　　在H.323和SIP等大型的通訊協議中實現QoS的保證的確不是一個小的問題，和普通的傳輸服務協議所不同，H.323和SIP的傳遞數據都有著非常明顯的延遲和速率敏感特性，在建立一個大型的視頻會議/IP網絡電話系統的時候需要有專門的設備來管理和保證QoS，在Vocal系統中實現這個的設備是PoS Server(Policy Server),它使用了OSP和COPS(Common Open Policy Service)協議。可以和路由器之間傳遞消息,PoS的工作流程非常簡單，當代理服務器轉遞180 /183的振鈴消息時（也就是被叫發送PATH消息前），發送一個COPS消息給PoS，同時被叫發送PATH消息到路由器上，路由器產生一個COPS-Request消息給PoS，以便確定用戶的帶寬申請授權，如果授權合法校驗通過的話，PoS回送一個COPS-Decision到被叫端的路由器上，同樣在主叫端的路由器回送RESV消息的時候也會向PoS進行同樣操作。

作者供稿 CTI論壇編輯
