CompactPCI之系統管理設計與應用
趙瑞文 凌華科技通訊暨計算機產品事業部
2004/08/18
摘要

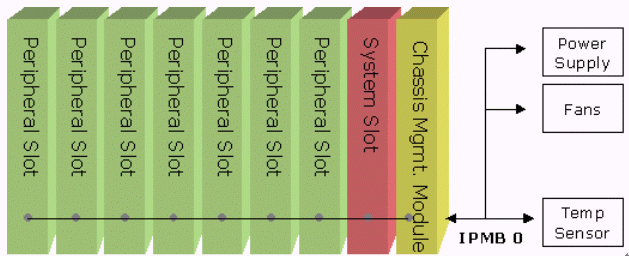

圖三 IPMB互聯
在圖三中,對于背板外部機箱內部的設備,PICMG 2.9定義了一個擴展的IPMB連接頭,用來和系統上的管理控制元相連。在背板上另外可擴充一槽Chassis
Management Module (CMM),用來集中管理外圍槽(Peripheral Slots)及系統槽(System Slot),CMM的角色就如IPMI規格內的BMC。
在單板上設計了支持IPMI的控制組件,對于每一片的CompactPCI單板,其系統上都有一個BMC的組件存在。但若整合到一個機箱內,這些BMC的角色則必須要更改成一個PMC
(Peripheral Management Controller),其位于IPMB總線上的地址則必須要和唯一的BMC有所區別。CompactPCI規范另行定義了背板上GA
(Geographical Address)的針腳,用來提供不同槽位上不同的GA值設定(BMC上的Firmware必須能夠先辨識GA值,然后給予系統上的BMC新的IPMB地址而成為PMC)。
不同形式的系統管理CompactPCI平臺
依據CompactPCI規范及IPMI標準,巧妙地運用規范所提供的解決方案,即可設計出不同形式的CompactPCI系統管理平臺。
