AdvancedTCA Fabric 接口詳覽
Jeff Munch 2003/10/28
Fabric 接口是PICMG 3.0 AdvancedTCA架構中主要的數據傳輸,可以承載高達2.1TB/s的資料吞吐量。PICMG 3.0規范中定義了Fabric 接口的電氣連接特性,但是卻沒有規定具體的傳輸協議。這些傳輸協議在后續的3.0規范子集中得到了明確的定義。目前為止已經有4個3.0子規范被最終通過,它們是:3.1以太網和光纖信道傳輸 (Ethernet and Fibre Channel Transport);3.2 InfiniBand傳輸;3.3星型傳輸 (StarFabric Transport);3.4 PCI Express傳輸;PICMG 3.5 串行快速I/O傳輸 (Serial Rapid I/O Transport)正在制定中。這些3.0規范子集所定義的傳輸協議提供的傳輸?shù)撵`活性帶來的直接好處就是易用性。ATCA產品的集成使用者在享受這種易用性的同時,需要留意平臺中單板使用的傳輸協議。了解ATCA Fabric接口構架體系是充分利用ATCA架構所能提供高達2.1Tb/s帶寬的保證。

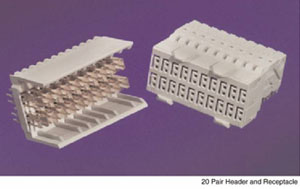

ZD 配對連接器
連接器的一對具有鍬狀屏蔽層的差分針腳有效減小了標準針腳以及針穴互連的相互影響。PICMG的仿真結果表明ZD可以完全滿足3.125GHz
信號傳輸,甚至將來可以把信號頻率提得更高。另外值得說明的是1個ATCA單板可以依照其連接(雙星型或全網狀)需求使用1到5個ZD連接器。
ATCA Fabric 接口信道是建立在LVDS(低壓差分信號, Low Voltage Differential Signaling
)差分對 ( differential pairs) 基礎之上,電氣特性需求是建立在3.125GHz SERDES 信號基礎之上。數據編碼使用8b/10b
編碼機制 , 并指定交流電信號對接以防止直流電邏輯層面上的數據傳輸?shù)母蓴_。ATCA中兩個板子的最小連接單元稱作通路(channel),一個通路(channel)
由4個埠 (port) 組成,每個埠 又由兩對差分信號(differential pair) 組成,構成了ATCA Fabric

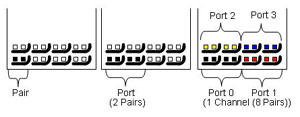

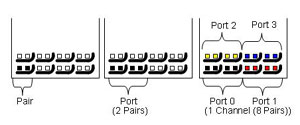

接口的最小連接單元。端口的兩對差分信號被映像成一收一發的傳輸模式。下圖描繪了一個差分對、一個埠、以及一個通路的針腳分布:

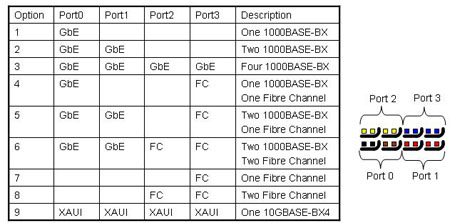

一個通路中包含多種ATCA子規范
凌華科技公司供稿 CTI論壇編輯
