網絡處理器(Network Processor)與CompactPCI
Jeff Munch 2003/04/18
在目前的市場中,網絡處理器(Network Processor)是最專業的處理器之一,這種處理器的目的在于希望能以At Line Rate來處理封包格式的數據。最近幾年來,芯片供貨商正透過各種WAN edge/access、無線網絡基礎建設、以及網絡第四到七層交換器應用等領域中各種特殊應用IC來積極地招徠網絡處理器。

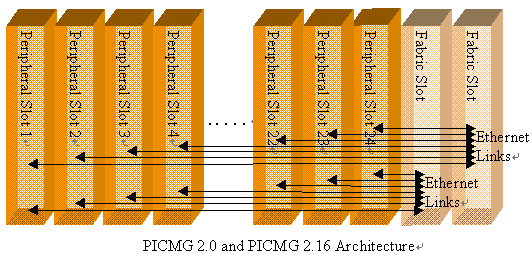

PICMG 2.0 與 PICMG 2.16 架構
在創造一塊可將ATM轉換為IP的CompactPCI板卡時,有的人可能會想要在過去討論過的內容之外,再一些有彈性的功能。在許多案例里,一些應用或許需要一般額外的運算能力以處理異常的封包,而只要增加一個額外的PMC
插槽來支持處理器的PMC卡即可。為了測試,有的使用者可能想要透過板卡前端來存取IP流量,有些板卡前端的以太網絡接頭,可能只用來發送 IP流量。在這個案例中,PTMC將不會派上用場。下面的區塊圖,會呈現一個有彈性、一般用途的網絡處理器刀片。

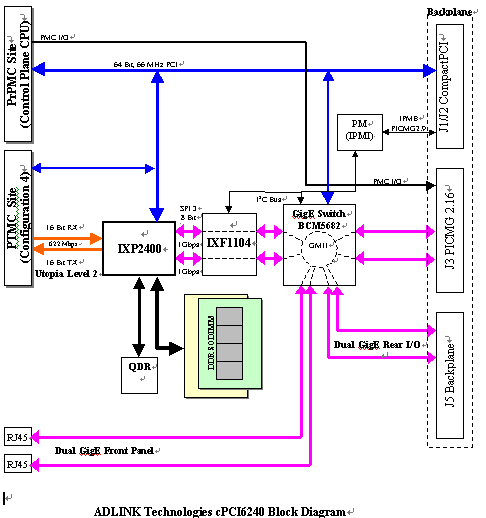

凌華科技 cPCI-6240 區塊圖
總結
網絡處理器的部分就討論到這邊,工業標準存在至今且目前使用在需要操作或路由封包數據的應用中。一些合用的標準包括了PICMG 2.0 CompactPCI規格、PICMG
2.16 Packet Switched Backplane規格,以及PICMG 2.15 PCI Telecom Mezzanine Card規格。

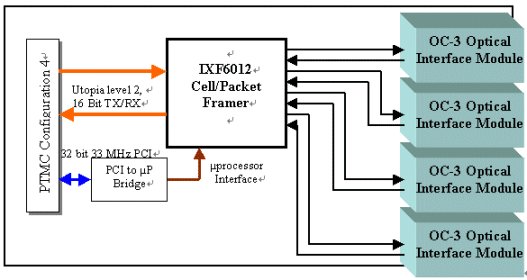

在這個范例中,ATM 封包可透過PTMC卡上的系統訊框器 (framer)來緩沖,PTMC與網絡處理器板卡使用Utopia
level 2在彼此間傳輸數據。以太網絡轉轍器與實體層為PICMG 2.16 的IP流通提供了備援的連結。接下來,這篇文章遺失的那塊拼圖是自動保護切換
(Automatic Protection Switching,APS)。大多數處理ATM的應用在卡片層面都需要有備援裝置,這需要兩塊網絡處理器板卡共享彼此的狀態信息。如此,當遇到故障狀態時,備用的網絡處理器板卡才可在最少的時間與數據損失下接管系統。這就是留待各位讀者思考的習題了。
凌華科技供稿 CTI論壇編輯
