世紀網通政府行業IP語音系統解決方案

2009/08/21

一、 概述

　　網際協議話音通信即IP通信，它融合了電話和數據通信世界，在低成本的因特網上提供分組語音并傳送數據流。這種從電路交換到分組交換網絡的轉變正飛快地進行著，從而能夠支持超出了簡單的語音傳輸?shù)膽?yīng)用，并延伸到可以在相同的基礎設施上傳輸數據的其它形式的應用，例如視頻、音樂、圖像和系統控制等。

　　當今經濟全球化、信息網絡化迅猛發展的形式下，大力推進辦公信息化建設是提高政府和行業管理水平的必要之路。基于IP通信及增值應用，由于語音質量好、安全、使用便捷、成本低等方面的優勢，全球大多數機構、政府行業，集團企業都紛紛把IP電話建設，作為機構改革、協同辦公的重要工程。

　　本著先進性、實用性、可靠性的原則，站在全局的高度，從長遠發展的要求出發，世紀網通提供的完整的IP通信解決方案，具有國內一流水平，達到國際先進水平的先進、高效、實用、生命力強的“IP語音系統”。作為IP電話建設項目的延伸和補充，利用其原有的傳輸網絡，提供快捷、方便、低成本的語音、數據、多媒體為一體的服務，可進一步促進企業辦公分配行為的科學化和規范化，提高辦公效率和資金的使用效益。

　　本方案從XX行業集團的業務入手，結合XX行業集團提出的需求，闡述組建XX行業集團IP電話系統的可行性和必要性，從項目應用環境、需求分析、設計方案、技術關鍵點及技術規范、相關產品等方面，進行了全面系統的分析和說明。

二、應用環境

　　1）公司數據網絡現狀

　　XX行業集團全省已經建設好二、三級IP數據專網，目前在省分公司已建成省到各地市及地市到縣支公司的IP數據網絡。

　　全省采用全交換式的網絡，省公司采用某品牌交換機作為全省IP網絡的核心。

　　在各地市采用某品牌交換機作為整個地市的IP網的核心，省、市、縣全部采用2M的SDH通信線路實現接入。

　　2）公司電話系統現狀

　　目前集團在整個省內的電話系統設備的主要現實情況是：


三、客戶需求

　　本次項目需要根據XX集團現有的數據網絡和電話系統情況，具體提出解決方案進行整合設計和改造。充分利用現有的IP網絡資源，采用先進成熟的VoIP技術，建設覆蓋集團省和各地州及部分縣分集團及營業部的IP電話網絡，實現集團內部用戶免費通話，節省辦公費用。同時利用VOIP系統的大量的增值功能，提高內部的辦公效率。

　　1）總體需求分析

　　<1>利用現有的數據網絡和電話系統資源，實現內部傳真、語音通信網絡化，使集團省和各地州及部分縣分集團及營業部之間電話、傳真免費。

　　<2>集團IP通信辦公電話完全實現與現有PSTN公網電話系統的互連互通，支持本地接入和遠端落地操作；支持本地或遠端PSTN公網電話呼入；支持‘1+1’逃生方式，確保電話暢通。

　　<3>集團IP電話系統的內部語音通信采用獨立統一的編號規則；在方案實現上，盡可能地兼顧現用電話號碼，具有便于記憶、便于撥號特點。

　　<4>大力促進和加強集團內部的科學管理, 采用先進的IP電話業務實時計費軟件，加強對通信費用支出的控制。并提供所有分機準確的呼叫詳單（CDR），方便查詢和統計。實現對內部的電話/傳真通信權限、話費、通話時間的統一監控和管理。

　　<5> 方便的集中式終端管理, 要求采用先進的網管系統對全網部署的IAD設備進行統一管理，支持IAD上線下線的自動發現功能，支持IAD告警上報，故障定位、分析功能。同時提供人性化的中文圖形化直觀面板界面，操作簡單直觀。

　　<6>內部 出差人員通過軟電話注冊集團內部分機，實現移動辦公需求的號碼統一分配管理；

　　<7>提供電話會議功能

　　<8>提供呼叫轉移功能，包括無條件呼叫前轉、無應答呼叫前轉、遇忙呼叫轉移和不在線轉移，以及呼叫后拍叉轉和呼叫搶接等功能

　　<9>提供自動話務員功能

　　<10>提供振鈴組和隊列功能。

　　<11>提供其他增值業務功能：包括 電話錄音、.語音信箱、彩鈴、IVR、等候音樂

　　2)通信功能要求

　　業務類型要求

　　IP電話系統應支持以下業務類型：

項目
具體業務



電話業務

 普通模擬電話—普通模擬電話
普通模擬電話—IP電話機（可選）
IP電話會議
傳真業務
 傳真存儲轉發

　　通話性能要求

　　根據國家有關IP電話服務規范，在正常的內部IP網絡通信條件下， 省分集團所使用的IP電話系統語音通話，基本性能應符合下面表格要求。

項目
標準
呼叫建立時間 小于7秒
雙向語音傳輸時延 小于400毫秒
時延抖動 小于80毫秒
通話中斷率 小于5%
丟包率 小于5%
語音質量（MOS） 大于3
回波抵消功能 有
舒適噪聲生成 有
傳真樣張質量 好

　　通話功能要求

　　工程完成后必須具備如下通話功能：


　　系統建設要求

　　保留現有電話號碼資源，做主叫、被叫時電話號碼不變，拔打、接聽電話的方式保持不變。

　　支持IP網絡和PSTN網絡互為備份功能，當IP語音設備斷電、IP網絡阻塞、語音通話帶寬超出預約帶寬時，IP電話能夠自動切換到網通PSTN電話公網，確保辦公電話的可達性。

　　要求IP語音設備采用全模塊化設計，保證系統容量的可擴展性，要能夠提供豐富的語音端口（FXO、FXS、E1），適應未來對電話線數的擴容要求。

　　系統設計必須保證網絡中設備、線路均安全可靠。對于省中心以及各分集團的大容量網關具備電源冗余備份、熱插拔的功能；各業務網點的IP語音設備應具備斷電保護（逃生線）功能，如沒有需自帶8小時以上的UPS電源。

　　IP電話系統應支持TCP／UDP／IP、RTP／RTCP網絡協議。語音產品的網絡特性應與內部IP網完全兼容。

　　IP電話系統必須有完整的網絡管理軟件，可以對網絡中的設備實現圖形化的管理、可以對IP語音設備實現配置以及告警故障信息的收集、查看。

　　設備性能與技術要求

　　根據網絡各級語音的通信量和數據的通信量，采用適當?shù)慕?jīng)濟性產品實現完善的IP語音網絡，各地市中心完全按照實際需求進行1：1的配置，采用單臺不低于64線的大容量網關進行配置。對于各網點由于路數不統一，而設備配置的最小單位是4路，按照節約同時盡可能最大覆蓋的配置規則進行1:1的配置。

四、組網方案

　　1)設計方案分析

　　按照集團省至地州市分集團、縣（市）級分集團及營業部進行部署建設XX集團IP電話系統，實現網內通話費為零；并兼顧保護原有網絡設備和電話專網設備的投資，方便業務的擴展。將XX集團IP電話系統與各地州縣(市)級分集團原有電話系統完全融合，充分保護原有專網設備投資，實現專網電話傳輸由窄帶向?qū)拵U(kuò)展。

　　整體方案設計中，采用支持TCP/IP和SNMP協議的網絡設備，建立統一的網絡管理平臺，實現對XX全網設備的的監控、統計、配置，提高網絡維護效率，降低運維成本。

　　兼顧XX集團業務不斷更新，滿足系統IP電話系統設備擴容和功能升級的需求，具有擴展性。

　　2)設計方案中的產品組成

　　SDH數據傳輸網

　　IP電話技術是建立在IP傳輸網上，XX集團鏈路兩端提供給集團的是以太網接口，兩端配置的也是局域網（以太網）交換機。因此從邏輯上，我們完全可以將整個的XX集團內部的承載網看成是局域網的延伸、擴展。

　　XMC交換控制系統

　　XMC產品采用linux嵌入式操作系統，是一個基于SIP的完整的通信系統，獨立研發了多種板卡驅動，軟件的功能極大豐富、性能穩步提高。通過多家用戶的實際應用檢驗，已經充分證明了其系統穩定性、可靠性、及功能可擴展性。可以安裝在企業內部，通過連接局域網和PSTN 實現分機之間以及分機和外線之間的語音通信。

　　CNView綜合網管系統

　　CNView綜合網管系統采用先進的網管技術對全網部署的IAD設備進行統一管理，支持IAD上線下線的自動發現功能，支持IAD告警上報，故障定位、分析功能。同時提供人性化的中文圖形化直觀面板界面，操作簡單直觀。

　　SmartBilling 計費系統

　　SmartBilling計費系統可以對IP電話系統網內的每一臺網關的呼叫進行統計管理，可以限制所有端口的呼叫權限，可以保存所有呼叫清單，并可以按照時間段、呼叫區間、主被叫號碼等通過WEB頁面分類查詢。

　　CNG系列語音網關

　　CNG1000，CNG3000，CNG6000，CNG9000含有2/4/8/12/16/24/32/48幾種端口選型，支持H.323和SIP協議，語音傳輸效果清晰、舒適，是IP電話系統的終端接入網關。

　　3)項目方案設計

　　IP電話系統項目方案設計共分省、地州市、縣（市）三級進行部署，按照省集團至地州市分集團、縣（市）級分集團及營業廳建設，全網通過部署相應的IP電話設備（含語音軟交換、接入網關、PC軟電話、網管軟件、計費軟件等），組建全省IP電話系統。

　　設計時采用XX集團現有的網絡架構，做到盡量不添置其他網絡傳輸設備，只添置一些IP電話專用設備。同時考慮到IP電話系統的擴展性，滿足XX集團業務的不斷更新，滿足系統的擴容和功能不斷升級的需求。

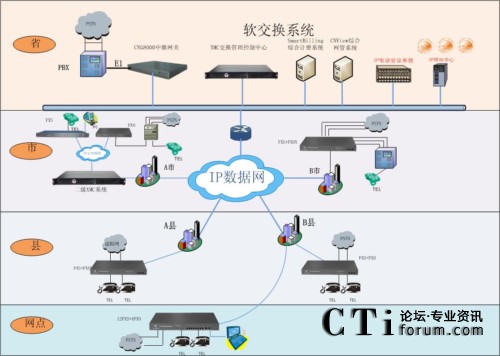

　　總體方案拓?fù)鋱D


　　 省集團說明

  1. 省集團中心機房部署一級XMC軟交換系統（2臺互為主/備），在滿足全網正常運行管理的基礎上科學設計數據冗余備份容量及核心處理能力。省集團一級軟交換系統作為全網匯接中心，作為全省IP電話的通信中樞。


  2. 一級XMC軟交換系統管理和分配各地州市和縣（市）級分集團及營業廳的出局線路，同時一級軟交換系統支持運營商放號功能，根據需要實現省集團的統一放號。


  3. 部署一臺SmartBilling計費核心系統，負責中心計費數據的運行、處理，同軟交換系統協同工作，主要負責認證，鑒權，計費數據產生等核心工作。


  4. 在省集團管理運維中心部署一臺SmartBilling計費查詢服務器系統，管理省集團的通話記錄、通話查詢，數據備份，以及話費分級核算，結算和統計及報表。


  5. 網管服務器負責管理和監控省及地州市的IP電話設備，做到分級管理和區域管理。


  6. 根據需要，在省集團部署呼叫中心系統，通過IP電話系統實現異地人工坐席。


  7. 根據需要，在省集團部署不同于傳統電話會議系統的IP電話會議系統，實現豐富的IP電話會議。


  8. 根據需要，可在省集團部署語音網關，實現對現有的程控交換機擴容，IP電話用戶與程控交換機分機可互相撥打。


  9. 省集團根據實際情況可部署： CNG9000（48FXS+48FXOY）CNG6000(32FXS)，CNG3000(8FXS+8FXO,16FXS,16FXO)，IP語音網關可以當成交換機滿足省集團內部通信要求，也能連接到IP專網，同時能夠利用FXO接口連接到當?shù)氐氖性挕?/li>

　　 地州市分集團說明
　　
  1. 地州市分集團同樣部署XMC軟交換系統作為二級軟交換系統，并向省集團中心機房部署的一級軟交換系統注冊，并受其權限控制。


  2. 各個地州市布置XMC軟交換系統，做到各個地市的軟交換系統解析、呼叫控制、區域管理本地州市的IP電話設備，從而避免了各地州市的IP電話設備直接跟省集團的軟交換系統通信，減少了一級XMC軟交換系統和集團網絡的負荷，也加快了呼叫響應速度。


  3. 地州市分集團部署SmartBilling計費系統，是可以獨立的計費模塊，管理其地州市分集團、縣分集團、營業廳的通話權限、通話記錄及查詢，以及話費分級核算和統計。


  4. 地州市分集團放置的二級軟交換系統，作為其管轄的縣(市)級分集團和營業廳的呼叫控制中心，管理和控制其管轄地區的IP電話終端設備。


  5. 根據需要，可在地州市分集團部署IP語音網關，來增加系統的用戶容量，解決了地州市分集團的用戶擴容問題。


  6. 地州市分集團根據實際情況可部署： CNG6000(32FXS)，CNG3000(8FXS+8FXO,16FXS,16FXO)，IP語音網關可以當成交換機滿足地州市分集團內部通信要求，也能連接到IP專網，同時能夠利用FXO接口連接到當?shù)氐氖性挕?/li>

　　 縣(市)級分集團及營業廳說明
　　
  1. 縣(市)級分集團及營業廳根據實際情況可部署: CNG3000(16FXS，16FXO,8FXS+8FXO)，CNG1000(4FXS,4FXO)，IP語音網關可以當成交換機滿足縣(市)級分集團內部通信要求，也能連接到IP專網，同時能夠利用FXO接口連接到當?shù)氐氖性挕?/li>

  2. 配合IP語音網關具備的一機多號功能，充分體現了CNG系列IP語音網關的靈活性。


  3. FXS口+FXO口配置的CNG系列接入網關，支持電腦話務員，具有小型PBX的功能：內置錄音模塊，可以自定義話務員語音提示，實現內部電話直接交換。
