鼎銘VDP200i可編程交換機

2006/12/15

產品概述

　　鼎銘VDP200i可編程交換平臺從鼎銘VDP100i升級改進而來，是大容量電信增值業務和各種大容量CTI應用系統高性價比的電信級交換平臺。

　　VDP200i同VDP100i可編程交換機相比，除了繼承了VDP100i的優點，其綜合接入能力更大、信令處理能力更強、具有靈活的分布式資源處理能力、具有強大的大容量坐席支持能力（其單機最大可支持364個內置座席，外置坐席數可超過2000個）、開發更方便。

設計思想

　　VDP200i可編程交換機采用交換路由和語音資源一體化的高集成設計方案，該方案中各種板卡的交換和控制采用分散處理模式，各資源板卡都自帶CPU和DSP。各資源板卡的處理基本由該板卡上的CPU負責，主CPU板只用于控制和調度，所以不再是系統處理速度和能力的瓶頸。系統采用高速分布式處理結構，可以方便地集成外部CTI資源，大大提高了系統的綜合處理能力。

產品特點

高集成度

高性價比

高可靠性

配置靈活

分布式

高安全性

擴充性強

維護方便

開發接口豐富

　　本產品提供豐富的API接口函數和詳盡的開發手冊。對于高端客戶，可以直接開放底層，以便客戶靈活控制；對于新手客戶，可以提供流程生成器類的中間件產品，使客戶在短時間內完成項目開發。

體系結構

　　VDP200i硬件體系由許多不同功能的板卡和系統母板（即System Bus）組成。VDP200i 可編程交換機不使用集中式中央處理器模式，每一塊資源板上均采用CPU和DSP，主CPU板只用于控制和各種應用通信，所以不再是系統處理速度和能力的瓶頸，各資源板卡的處理基本由該板卡上的CPU負責，主CPU只負責控制和調度。在一臺機器中既可以實現交換接入和信令控制，同時可實現錄放音、傳真、電話會議、人工座席等功能。在一臺交換機上實現4096路的電話呼入呼出控制、語音導航、程序流程控制、訪問本地數據庫等，并能夠通過100M以太網口訪問網絡資源。系統可以通過高速數據傳輸板，實現系統的分布式處理，大大提高了系統的資源外掛能力。

VDP200i的硬件部件主要有：

1）硬件平臺：提供交換機的基本和必須的組件

CPU板

二次電源板

電源

機箱

機架

2）外部接口板：提供交換機同電信網等的常見接入中繼方式

數字中繼板

模擬外線板

用戶坐席板

3）信令板：提供交換機同電信網的連接的各種信令方式

一號信令板

七號信令板

ISDN信令板

4）內部資源板：提供各種CTI系統應用中常用的資源

錄放音板

DTMF板

索引放音板

傳真板

語音壓縮板

多功能板

高速數據傳輸板

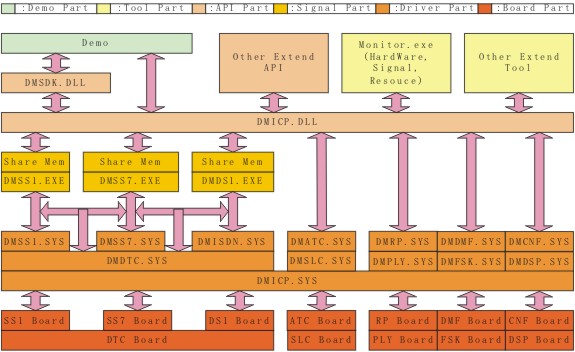

VDP200i軟件體系如下：

技術指標

系統容量：VDP200i交換機單機最大容量96 E1，堆疊最大容量4X96 E1。

信號支持：支持常見的信令方式，例如1號信令、7號信令、ISDN等。單臺交換機可同時支持多種不同的信令方式。其中7號信令單板可最大支持8LINK。

非話業務：支持14.4KbpsG3傳真業務，支持56Kbps數據業務, 64Kbps/128Kbps綜合話音，數據和圖像的多媒體業務，1200bps FSK業務。

電話會議：單板支持256方電話會議。

支持座席：VDP200i單機最大可支持364個內置座席，外置坐席數可超過2000個。

開發平臺：WINDOW NT/2000操作系統，提供DLL動態連接庫、SDK開發包、中間件等開發。

電源：交流電源：單相220V±10％頻率50Hz±5％。

環境要求

機房環境溫度： 15℃～30℃（長期工作條件） 0℃～45℃（短期工作條件）。

濕度： 40％～65％（長期工作條件） 20％～90％（短期工作條件）。

非正常溫度濕度工作時間：短期工作條件為連續不超過48小時，每年累計不超過15天。

防塵要求：機房內灰塵顆粒的直徑不大于5微米，灰塵的濃度應小于30000粒/每立方米。

機房地面負荷： ≥300kg/m2，梁下凈高≥2.5米。

防靜電措施：建議采用防靜電地板，尤其是在北方空氣干燥的環境地區。

機器規格

體積：60cm(長度)x50cm(寬度)x41.5cm(高度) 注：可上標準機架，高度為7U。

重量：10Kg (空重) 30Kg (全重) 。

軟件平臺

操作系統：Windows NT / Windows 2000。

驅動程序：提供WINDOWS NT及WINDOWS 2000系統下的驅動程序。

開發平臺：支持BC、VC、VB、VFP、DELPHI、POWER BUILDER等使用DLL動態連接庫的語言。

開發方式：提供DLL動態連接庫、提供SDK軟件。

編程范例：提供實際的編程范例、DEMO演示程序。

間件產品：可集成多種CTI中間件。

語音編輯：提供語音編輯軟件，可對錄制好的PCM、ADPCM、WAVE等多種語音文件格式進行轉換、編輯。

語音合成：提供標準的語音合成庫。

信令處理：提供一號信令處理程序（DMSS1）、七號信令處理程序（DMSS7）、 ISDN（PRI）處理機（DMISDN），方便用戶的開發。

測試運行監測：提供實時監控程序DMICP、MONITER硬件監控軟件、七號信令分析儀軟件。

模擬環境：提供模擬程控交換機出局端軟件，方便用戶開發。

應用領域

電信增值業務平臺
- 信令網關轉接應用
- 1860/1、10000、10001號等電信綜合客戶服務中心
- 200、300、201等智能語音預付費電話系統
- 話費充值系統
- 170、114、117、110、120等特服系統
- 800系統
- 一號通系統
- 彩鈴/彩話
- 168/160信息服務系統
- 來話遇忙語音提示系統 、移機不改號系統、局用語音疏忙系統
- 電話會議（Tele-Confernce）
- 傳呼臺系統
- IP電話接入平臺
SP綜合平臺

彩鈴/彩話系統

電話QQ
電話點歌
電話游戲
電話競猜
語音短信等

大中型呼叫中心平臺（Call Center）（單機200-4000線）

大中型交互式語音應答系統（IVR）

大容量TTS/ASR應用系統

大中型自動呼叫分配（ACD）

大中型語音信箱（Voice Mail）

大型坐席系統（包括VOIP坐席），單機可支持超過2000坐席

中型用戶交換機（單機200-8000線）

多業務、多信令、多局向綜合接入平臺及話路分配系統

大容量同時錄放音系統（單臺可同時支持2000錄以上的同時錄放音）

產品訂購信息

訂貨編號	產品型號	產品名稱	功能描述
5001	VDP200i	交換機系統軟件及開發平臺V1.50	實現大型CTI應用的軟硬件平臺。
5010	VDP-CABINET	機柜	交換機外部保護設備。
5020	VDP-SUBRACK	機箱	19吋寬、7U高。可上標準機架。
5030	VDP-BACKPANEL	背板	中繼、座席出線板。
5040	VDP-FANBOX	風扇盤	用于交換機散熱。
5050	VDP-EXPOWER	外置電源	提供48V直流電源。
5060	CPU	CPU板系統軟件及開發平臺	PIII850CPU,提供顯示器接口、2個標準串口、以太網絡口、鍵盤口及PS/2鼠標口，可以帶2.5英寸硬盤（20G以上容量）及128M DRAM,并提供一個CompactFlash卡的電子硬板接口，供運行操作平臺和應用程序。
5070	POW	二次電源板系統軟件及開發平臺	需要48 V外部供電，提供5V（30A）、12V（2A）、3.3V(15A)、鈴流（30W）輸出。
5080	DTC	數字中繼板系統軟件及開發平臺	每塊數字中繼板提供8個E1口，單板最大可以接240路數字中繼線路。
5081	DTC-8P	數字中繼板系統軟件及開發平臺	每塊數字中繼板提供8個E1口，單板最大可以接240路數字中繼線路，以及對應數字中繼板的DTMF碼收發資源。
5090	SS1	一號信令板系統軟件及開發平臺提供一號信令服務（MFC多頻互控）。	單板提供256個MFC資源，可支持2000線中繼呼入或呼出。
5100	SS7	七號信令板系統軟件及開發平臺提供七號信令服務。	單板提供一個七號信令鏈路，支持1000線呼入或呼出。可插多塊。
5101	SS7-4P	七號信令板系統軟件及開發平臺	提供七號信令服務。單板提供4個七號信令鏈路，支持1000-4000線呼入或呼出。可插多塊。
5110	ISDN	數字一號信令板系統軟件及開發平臺	提供數字一號信令服務支持ISDN/PRI綜合數字網用戶。實際應用：建議1：1比例配置。
5120	DTMF	DTMF碼板系統軟件及開發平臺	配合數字中繼板提供收發DTMF碼，單板提供256路收發資源。
5130	RP	錄放音板系統軟件及開發平臺	配合外部接口板提供128路監聽、錄放音等功能，放音功能適用于播放使用不頻繁的語音。
5140	PLAY	索引放音板系統軟件及開發平臺	配合外部接口板提供播放使用大量頻繁的語音，單板可同時提供256路放音。
5150	ATC	模擬中繼板系統軟件及開發平臺	提供外部模擬線路的接口，單板提供16路的模擬線路接口。提供DTMF和FSK主叫識別功能。
5160	SLC	人工座席板系統軟件及開發平臺	每塊板提供16路模擬內線的接口，主要用來配合系統提供座席。

深圳鼎銘電子技術有限公司
