聯想寬帶智能小區解決方案

2001/02/23

　　聯想電腦公司根據多年的跟蹤調查，整合本身的技術優勢，結合中國的居住特點，與南京海佳公司合作提出了寬帶小區接入解決方案。該方案的核心觀點就是讓用戶用最少的投入得到更多更快的網絡資源。聯想提出的寬帶接入解決方案采用千兆以太網傳輸技術和高速IP交換技術。聯想的寬帶接入方案充分利用現有的光纖資源，配合綜合布線系統，不僅價格低廉，而且對比ADSL技術，聯想寬帶小區解決方案有顯著優勢。

　　方案介紹

　　1、網絡拓撲圖（見圖一）

　　寬帶小區網絡建設采用基于三層交換的千兆以太技術,在小區核心引入帶光口的千兆以太網交換機，通過光纖以千兆速率上連至ISP接入區域交換機。小區內部形成星型結構，每棟單元樓內放置帶百兆光口的以太網交換機，通過百兆光纖將小區核心和單元樓連接起來。樓宇內部布放五類線，連至用戶計算機的網卡，使最終用戶上網速率達到10M或更高。

　　2、 技術優勢

　　1）以單模光纖為傳輸基礎,在小區與ISP互通中,采用以IEEE-802.3Z標準為基礎的千兆以太網技術，建立千兆位高速的上連通道。以IEEE-802.3以太網標準和IEEE-802.3U快速以太網標準為基礎實現用戶的接入。

　　2）遵循IEEE-802.1Q標準，通過三層網絡提供的VLAN 功能，將各個用戶劃分在不同的VLAN中。

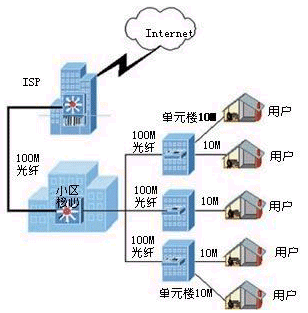

　　圖1 網絡拓撲圖

　　3）為每個最終用戶提供獨享的10M或更高的帶寬，可為用戶提供支持MPEG-1、MPEG-2標準的視頻服務。

　　4）支持IGMP和CGMP等IP組播協議，可以有效地利用網絡帶寬，防止諸如廣播之類帶來的網絡擁塞。

　　5）可以針對用戶需求、網上業務的種類，為不同類型的用戶提供不同層次的QOS，保障用戶的需求。　　

　　應用舉例

　　◆ 點播類：點播類節目是指將視、音頻節目以固定格式（如MPEG-1/2、Real 格式）存儲在服務器中，供用戶在網上點播的一種形式，如影視點播、音樂點播、科教節目和運動知識技巧等。

　　◆ 直播類：指將實時視、音頻節目直接通過網絡在網上實時發布的一種方式。主要用于重大事件、重要體育賽事等的直播，實時遠程教育也可采用這種形式。采用Real格式。

　　◆ 廣播類：可用于發布重要通知或廣告等。

　　◆ 實時雙向視頻類：主要應用于實時教學、遠程醫療、實時會議等具有交互性特點的業務。采用VCON的產品。

　　◆ 組播類：支持IGMP和CGMP,用Cisco IPTV或Microsoft Media作節目源，用戶端加裝IP TV Viewer 或Media player 6.4。　　

　　網絡安全

　　由于IP網絡的開放性和以太網共享介質的技術特點，其數據安全性不能滿足電信運營網絡的要求，針對網絡二層、三層數據交換機制特性和相應網絡設備特點，采用了綜合一體化安全解決方案。包括以下四個方面的安全控制機制：

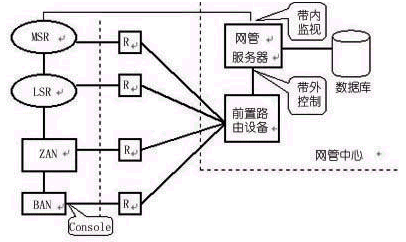

　　1、采用帶內監視、帶外控制的網管系統，將用戶數據流和控制數據流完全分離，從控制機制上解決網絡控制安全問題（見圖二）。

　　圖2 網管系統結構圖

　　2、通過三層網絡提供的VLAN功能，將各個用戶劃分在不同VLAN之內。

　　3、設置全網靜態選路路由，用預置路由的方式保證網絡的選路安全。

　　4、采用保留地址策略，一方面解決地址不夠的問題，另一方面杜絕了非法IP地址截取的安全問題。同時亦為有效地隔離外部因特網的干擾帶來了方便。
