第二課 SS7在IP網上的當前應用
1.SS7和IP協同工作進行呼叫控制的應用有:
分布式的VoIP網關/軟交換。
訪問PSTN數據庫。
LNP,LIDB/主叫名。
向因特網用戶提供智能業務。
因特網呼叫等待、點擊撥號。
2.在第三代(3G)無線通信基礎設施中的應用
由時分交換網向包交換網的過渡。
GSM MAP、ANSI-41信令。
3. 用作信令回路。在整個SS7信令鏈路中減少開消。
分布式VoIP網關是目前比較普遍的一種應用,所以我們?cè)敿?xì)講解它的結構。分布式VoIP網關包括三部分:信令網關、媒體網關和媒體網關控制器。

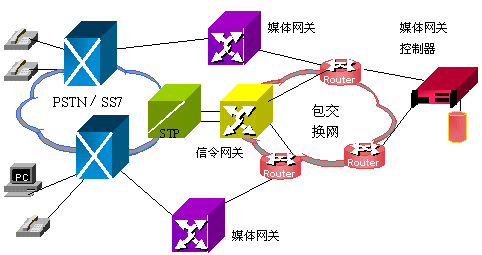

下圖是分布式VoIP網關的網絡連接圖:

不同的機器(設備),甚至有多個媒體網關。信令網關一般都是冗余配置的。在小型的VoIP網關中,所有的功能又都可以集中到一臺機器之中。在以下舉例的網關結構中,就是一臺機器集中了信令網關、媒體網關和媒體網關控制器的例子。

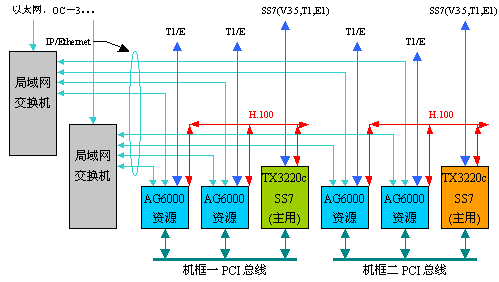

如下圖所示,是一個有冗余備份的VoIP網關結構。
結構圖中表示有兩臺機器,每臺機器都插有兩塊AG6000資源卡和一塊TX3220c卡。一臺機器是主用的,而另一臺是冗余備份的。AG6000完成媒體網關的功能,TX3220c完成信令網關的功能,媒體網關控制器是軟件實現的,沒有對應的硬件。
