第二課 智能網概念模型

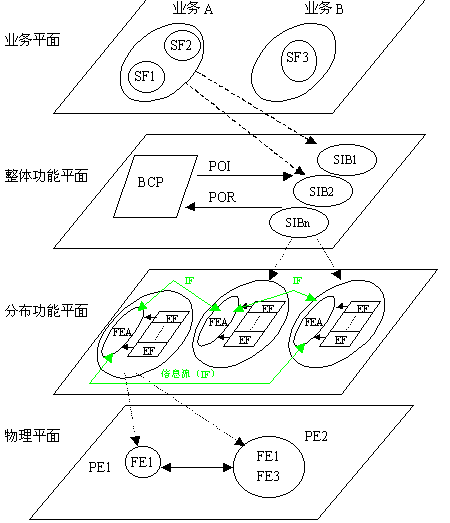

　　ITU－T定義了分層的智能網概念模型，用來設計和描述智能網的體系結構，它可以使我們對智能網有更好的理解。智能網概念模型如下圖所示：

圖中：
SF：業務屬性 BCP：基本呼叫處理 SIB：業務無關構筑塊
FE：功能實體 FEA：功能實體動作 FE：物理實體
POI：起始點 POR：返回點 IF：信息流

　　根據不同的抽象層次，智能網概念模型分為四個平面：業務平面、整體功能平面、分布功能平面、物理平面。



業務平面

　　業務平面從業務使用者的角度來描述智能業務，只說明智能業務所具有的業務屬性，而與業務的具體實現無關。

　　ITU－T在1992年提出了智能網第一階段（INCS－1）建議，這些建議是在考慮了智能網的以下五個特性的基礎上提出的：

　　在INCS－1中，業務平面上共定義了25種智能業務和37種業務屬性，分別在后面列出。業務屬性有核心業務屬性和可選業務屬性兩種，每種智能業務至少包含一種核心業務屬性，可選業務屬性根據需要選用，以增強業務的功能。

INCS－1的業務



序號

縮寫名

業務名

1

ABD

縮位撥號

2

ACC

記帳卡呼叫

3

AAB

自動可選計費

4

CD

呼叫分配

5

CF

呼叫轉移

6

CRD

呼叫重選路由分配

7

CCBS

遇忙回叫

8

CON

會議電話

9

CCC

信用卡呼叫

10

DCR

目的地呼叫路由尋找

11

FMD

跟蹤呼叫

12

FPH

被叫集中付費

13

MCI

惡意呼叫識別

序號

縮寫名

業務名

14

MAS

大眾呼叫

15

OCS

呼叫篩選

16

PRM

附加計費

17

SEC

保密篩選

18

SCF

遇忙／無應答轉移

19

SPL

分離計費

20

VOT

電話選舉

21

TCS

呼入篩選

22

UAN

全球接入號碼

23

UPT

全球個人通信

24

UDR

用戶定義的路由尋找

25

VPN

虛擬專用網

INCS－1定義的業務屬性：



序號

縮寫名

業務屬性

1

ABD

縮位撥號

2

ATT

話務員

3

AUTC

證實

4

AUTZ

權限檢查

5

ACB

自動回叫

6

CD

呼叫分配

7

CF

呼叫轉移

8

SCF

遇忙／無應答轉移

9

GAP

呼叫阻塞

10

CHA

呼叫保持通知

11

LIM

呼叫限制器

12

LOG

登記呼叫記錄

13

QUE

呼叫排隊

14

TRA

呼叫轉發

15

CW

呼叫等待

16

CUG

閉合用戶群

17

COC

咨詢呼叫

18

CPM

用戶特征文件管理

19

CRA

用戶規定的錄音通知

序號

縮寫名

業務屬性

20

CRG

用戶規定振鈴音

21

DUP

目的用戶提醒

22

FMD

跟蹤呼叫

23

MAS

大眾呼叫

24

跟隨會議

25

MWC

多路呼叫

26

OFA

網外接入

27

ONC

網外呼叫

28

ONE

公用一位號碼

29

ODR

出局相關路由尋找

30

OCS

呼叫篩選

31

OUP

呼出用戶提醒

32

PN

個人編號

33

PRMC

附加計費

34

PNP

專用編號計劃

35

REVC

反向計費

36

SPLC

分離計費

37

TCS

呼入篩選

38

TDR

時間相關路由尋找

整體功能平面

　　整體功能平面（GFP）是面向業務設計者的，也是面向業務生成的平面。整體功能平面定義了一系列的業務無關塊（SIB），并描述了SIB是如何鏈接及如何按一定順序執行（這些描述又叫做整體業務邏輯（GSL）），以實現某種業務。SIB獨立于業務、可重用，不同的GSL可調用同一個SIB，同一個GSL也可多次調用同一個SIB。不同的GSL實現不同的業務。 ITU－T在INCS－1中定義了13種SIB，如下表所示：

Algorithm 運算 Queue 排隊
Charge 計費 Verify 驗證
Compare 比較 User Interaction 用戶交互
Distribution 分配 Translate 翻譯

Limit限制

Status Notification 狀態通知
Log Call Information 呼叫信息記錄 Service Data Management 業務數據管理
Screen 篩選 　

　　另外還有一個特殊的SIB是基本呼叫處理（BCP）SIB。在后面的課程會詳細描述每個SIB。

分布功能平面

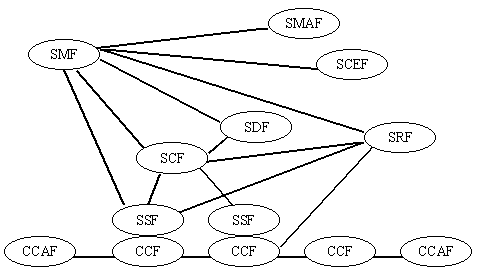

　　分布功能平面描述了每個SIB的功能是如何完成的。每個SIB包含三種元素：功能實體動作（FEA）、功能實體（FE）、功能實體之間的信息流（IF）。其中每個功能實體包含有若干個功能實體動作。下圖是ITU－T定義的分布功能平面模型：

其中包含的功能實體：

物理平面

　　物理平面是面向?qū)崿F(xiàn)的，它描述了如何將分布功能平面上的各個功能實體映射到實際的物理實體上，也就是各個功能實體在網絡上的物理產品中實現。在每個物理實體中可以包括一個或多個功能實體，但一個物理實體中不可能有多于一個的同樣的功能實體。 物理平面包含的物理實體有：

下表列出了各物理實體包含的功能實體：

╲ FE

PE ╲ 		SCF SSF ／CCF SDF SRF SMF SCMF SMAF
SSP O C O O － － －
SCP C － O － － － －
SDP － － C － － － －
IP － O － C － － －
AD C － C － － － －
SN C C C C － － －
SSCP C C C O － － －
SMP － － － － C O O
SCEP － － － － － C －
SMAP － － － － － － C

表中：C＝核心 O＝任選 －＝不允許
