基于Asterisk的VoIP開發指南——(1)實現基本呼叫功能

2008/06/12

1. 本文檔探討基于Asterisk如何實現VoIP的一些基本功能，包括基本呼叫功能的方案選取、主叫號碼透傳、如何編寫Asterisk AGI程序、Radius認證計費模塊等。


2. 本文檔VoIP軟終端使用X-Lite，其它終端均可以接入測試。


3. 文章內容僅供參考,轉載請注明出處。

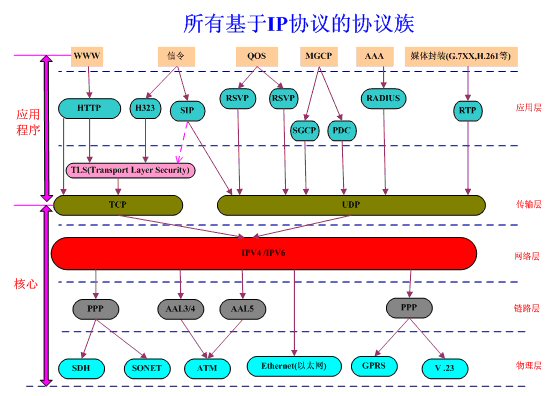

圖1-1 所有基于IP協議的協議族

　　由圖1 -1可以看出，與VOIP相關的協議共分五層，每一層又由許多協議組成。目前有關IP電話制定的標準體現在應用層。而應用層又可分為信令控制協議、網關控制協議、媒體編碼和傳輸協議和QOS協議等。

1. 信令控制協議，目前被廣泛接受的IP電話控制信令體系主要有ITU-T的H.323系列和IETF的會話初始化協議(SIP)。



2. 網關控制協議，網關控制協議主要有媒體網關控制協議(MGCP)。該協議是為了解決目前IP電話負擔過重，不能滿足未來容量和業務擴展的要求而設計的。



3. 媒體編碼，媒體編碼主要有兩類——視頻編碼和音頻編碼。視頻編碼主要有H.261和H.263。音頻編碼主要有G. 7xx系列。



4. 實時傳輸協，實時傳輸協議有包括了實時傳輸協議(RTP)、實時傳輸控制協議(RTCP)、實時流協議(RTSP)和資源預留協議(RSVP)。相關的協議標準可以參考相應的網上資料，在這不細述。

圖3-1 VOIP通信系統功能模塊圖

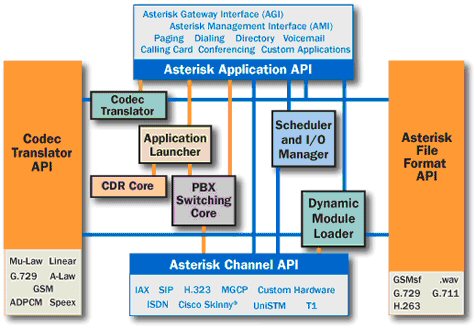

　　Asterisk提供了很多的基本撥號語法及應用的撥號函數，它共有40多個配置文件，通過Asterisk特有的語法修改特有的配置文件，才能實現通話的基本功能，同時可以實現針對不同的用戶實現不同的通信功能。它的配置文件的源文件采用的是C語言編寫。但是基于Asterisk的Application API編程接口，如AGI，對外部的應用程序可以使用PHP，Python，Perl，Java等語言編寫。Asterisk運行操作系統平臺的Linux內核要求大于等于2. 4. x的版本。

3 VoIP通信系統基本功能概述

　　如果是基于純軟件的實現方案，Asterisk是構建VoIP項目的核心，系統中所有與用戶呼叫有關的功能和管理都通過它來實現,包括VoIP各種協議的互通和配置，以及各種呼叫設備的配置文件。本文檔所討論的VoIP通信系統基本功能如圖3-2所示，一般的Asterisk的任務包括了兩方面，一是與呼叫有關的，包括基本呼叫處理、主叫號碼透傳、呼叫紀錄和日志生成等，二是與呼叫控制有關，即終端用戶的認證計費功能。

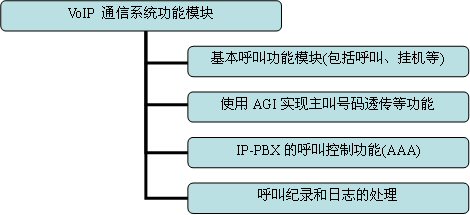

圖3-1 VOIP通信系統功能模塊圖

4 基于Asterisk實現VOIP通信系統基本功能

　　PBX是專用交換機，俗話叫集團電話。廣泛地運用在企業辦公機構中，極大地提高了企業的辦事效率。但傳統的PBX存在缺點有：

1. 它對新興的CTI（計算機與電話集成）和VoIP支持不夠。


2. 傳統的PBX都采用的是專用技術，缺乏開放性和標準性，并且價格昂貴。解決它的缺點的措施是IP PBX技術。

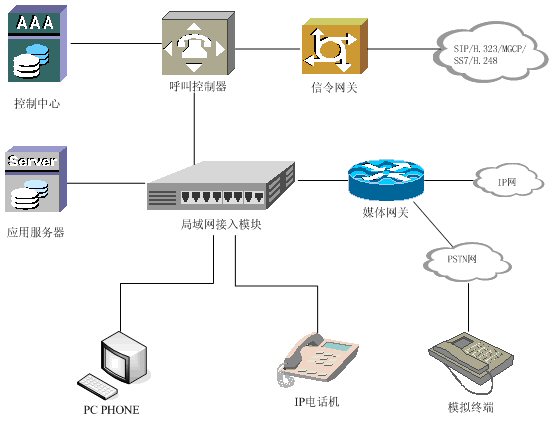

圖 4-1 VOIP系統的基本組成

　　IP- PBX主要功能組件如圖4-1所示，下面討論這些基本功能組件。

1. 呼叫控制器
　　IP電話系統的智能部分，它負責提供一切傳統PBX系統的中心-PBX交換機所能提供的服務。負責控制所有的呼叫建立和呼叫管理，能輕易提供大部分基本服務(如呼叫保持、呼叫轉移、呼叫等待等)，以及配置電話的分機號碼(Extension Number)、功能按鈕、通話管理和路由決策功能。此外，它還控制所有的PC虛擬電話功能，如語音郵件、統一消息、自動話務員、交互式語音響應(IVR)和自動呼叫分配等。


2. 媒體網關
　　在IP-PBX系統中，媒體網關用來實現IP網絡和傳統電路交換網的通信，負責把呼叫轉接到PSTN網，完成異種網絡的電話呼入和呼出。它除了具有接通被叫的功能外，還可以把來自PSTN的呼叫連接到IP電話系統。媒體網關在整個VoIP系統中起著非常關鍵的作用。它不僅使VoIP系統能夠連接PSTN用戶，而且能夠增加整個系統的可靠性，使系統具有處理緊急呼叫的能力。媒體網關還需要完成語音編碼轉換，通信協議轉換以及LAN/WAN-PSTN之間的呼叫建立拆除等功能。

3. 局域網接入模塊
　　提供IP-PBX系統各組件之間的連接。在局域網的環境中，該模塊可以使用局域網交換機來代替。

4. 控制中心
　　包括資源管理系統、計費系統、網管系統、語音信箱等。

5. 信令網關
　　提供和其它信令網絡的互通功能，可以支持H.323，IAX，SIP，MGCP等的全部或者部分功能。

6. 應用服務器
　　為IP-PBX系統提供增值應用。

7. I P話機終端

　　包括終端部分軟件PC Phone，I P-Phone等。

8. 模擬終端普通電話，傳真機等傳統模擬設備。

本文檔IP-PBX系統的基本組件

1．VoIP軟終端X-Lite，對應圖4-1的PC PHONE：PC用戶使用SIP軟終端(目前只使SIP協議作為輸入信令)訪問IP-PBX服務器軟交換后臺，對普通座機或手機發起呼叫，實現PC2Phone的通訊。

2．IP-PBX(VoIP 軟交換)，對應圖4-1的呼叫控制器：基于開源軟交換平臺Asterisk，接受VoIP軟終端(或其它能發起SIP/H323請求的硬件終端)發起的呼叫信令、解析被叫號碼、構建VoIP語音數據包發送到IP網絡中。

3．語音網關，對應圖4-1的媒體網關、信令網關，因為實際使用中大部分的媒體網關設備都集成了信令網關功能：提供模擬語音信號和VoIP信令的轉換，即從IP網絡進入的VOIP數據包被轉換成模擬語音，通過與PBX相連的數字中繼線路進入到PBX(數字程控交換機)。
4．?dāng)?shù)字程控交換機(PBX)：用于電話交換網的交換設備，它以計算機程序控制電話的接續，從語音網關的E1數字中繼線路送出來的7號信令或1號信令或PRI信令以及模擬語音數據包進入到數字程控交換機。

4.3 VOIP系統的軟硬件平臺

　　第1節已經簡單介紹過Asterisk，它是一個非常靈活的軟件，可以輕松的安裝在任何Linux平臺上。Asterisk的資源需求與其它的嵌入式、實時的應用系統很類似，都是通過優先級的方式來訪問CPU和總線，并規定系統上的任何函數都不能直接調用比Asterisk優先的進程。對于非專業的系統而言，這也許不是很重要，如果目標是商用系統，這種優先級方式帶來的性能上的缺陷會引起通話質量的問題。比如，經常出現回聲、噪音等等。這種情況在手機超出服務區外的時候常常出現。由于對于Linux的內核代碼和優化技巧不是很了解，選擇一個高的配置，而不是重新對內核進行編程，是一個比較好的主意。

硬件平臺

表4-1可以對系統的硬件配置有一個大概的認識

表4-1 VOIP 系統的硬件配置

　　對于要安裝Asterisk的計算機，如果在預算有限的情況下，下面是一些建議：系統的穩定性及質量取決于所選擇主板的結構設計，考慮使用服務器主板是一個很好的主意。比如服務器主板提供的PCI插槽有3.5V和5.0V，服務器主板可以給主板提供更穩定的電壓和電流。而且，語音卡常常會造成每秒100個以上的中斷請求，所以對于主板來說，一定要仔細考察芯片組是否能供支持。

　　安裝PCI顯卡，而不是AGP顯卡，因為AGP通道會造成內存的高占用率和CPU中斷占用。如果采用工控機/服務器構架，根本沒有安裝顯卡，而是使用Console來管理系統。對于CPU而言，由于Asterisk使用CPU進行信號的模數轉換(也就是說CPU具有DSP的作用)，所以浮點運算能力是非常重要的，同時CPU的L2Cache也應該盡量的大。

1. 專有板卡的準備

　　如果準備連接Asterisk系統到任何電信設備上去，必須需要一個專有硬件的支持。板卡的主要功能是連接PSTN和LAN/WAN。為了橋接電路交換的電信網絡和包交換的數據網絡，最流行和最經濟的連接PSTN的方法是使用接口卡，接口卡有好幾種，這里僅僅討論常見的兩種情況。


(a)模擬接口卡

　　PSTN介入情況是普通的電話線或者模擬中繼電話線的時候，就需要這種卡。

　　最流行的Asterisk模擬接口卡也許是TDM400P(實際上這款卡和時分復用沒有任何關系，僅僅是這么叫好聽而已)，由Digium公司制造。TDM400P是一個4口卡，可以插4塊子卡，既可以提供FXO口，也可以提供FXS口。這個卡是貴的，當然最有名氣。

(b)數字接口卡

　　如果需要多于10條電路或者需要數字連接的時候，就要購買或者尋找T1或El卡了。但是要注意，El的接入的價格由信息產業部統一規定，在一些地區可以找到非常便宜的PSTN接入價格(落地價格)，有關這方面的內容在這不細述。

2. 硬件的需求

　　針對中小型公司，硬件的要求一般不是很高，普通的網絡設備就可以滿足要求。如果想采用很好的語音質量，可以采用專門的語音網關來處理語音信息。因為，采用通信的硬件設備目前大多是PSTN電話終端，因此要求附加一個硬件來將PSTN電話轉化為“IP”電話。目前大多采用ATA設備來轉換PSTN的電話終端。當然也可以使用IP電話，如X-Lite等。

對于本文檔的VoIP開發環境說明如下：

1. 基于非專業系統的配置需求來進行硬件的配置，如Ubuntu 7.04。


2. 不方便配備專有板卡，尋找某些地區的PSTN接入運營商，簡稱VoIP落地運營商或者VoIP落地網關，他們能夠提供接口卡(數字接口卡、語音網關、媒體網關)。

1. Asterisk主程序(Asterisk)


2. Zapate電話驅動


3. PRI庫

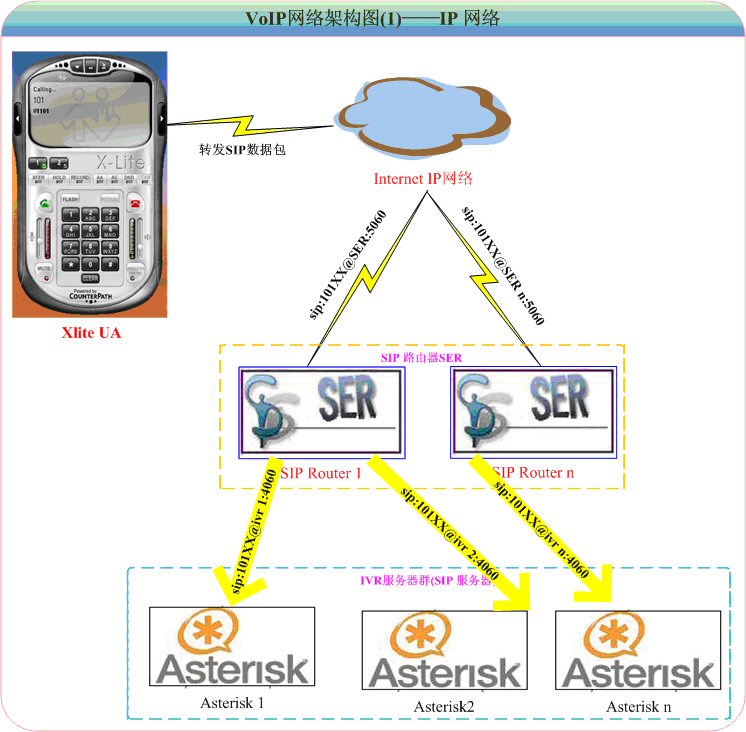

(點擊看大圖)

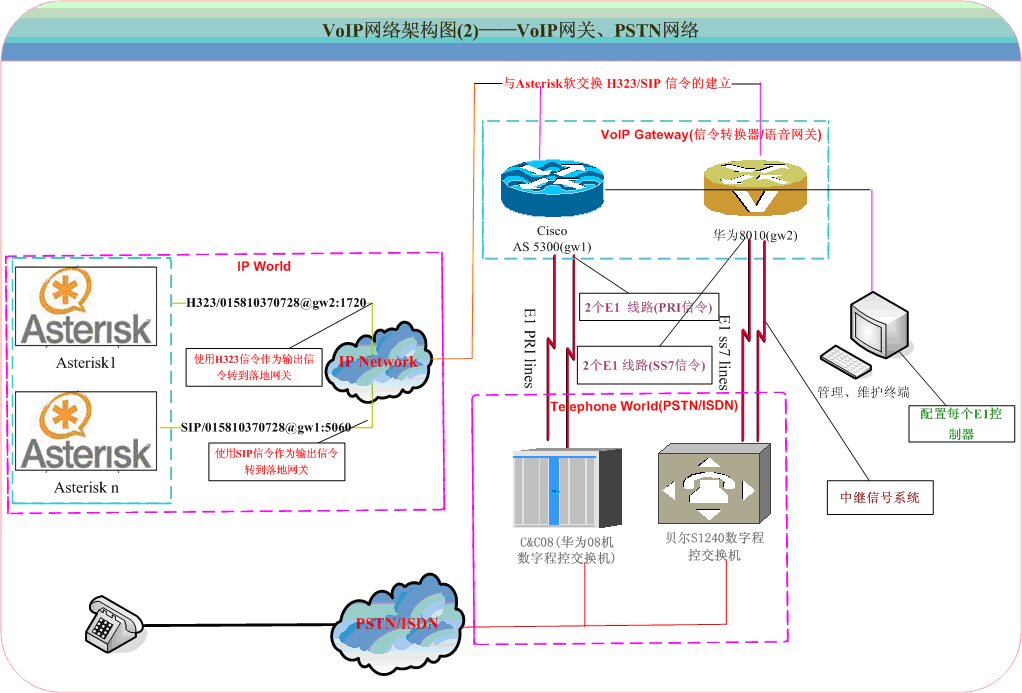

第二部分——VoIP網關、PSTN網絡層

　　這部分是本文檔所討論的開源軟交換平臺(Asterisk)通信的VoIP語音網關，如圖4-3所示，經過它出局的數字中繼是一個E1接口（又稱一個PCM），是一對引自數字程控交換機的同軸電纜線，在電纜線上數據傳輸速率是2.048 Mbps可以同時容納32時隙

*64Kbps的語音數據。

(點擊看大圖)

1. 在X-Lite客戶端輸入完被叫號碼后，點擊呼叫按鈕，用戶聽到VoIP會話應用程序播放的撥號音，然后開始撥號。


2. X-Lite收集用戶撥打的號碼，并按照標準的SIP代理服務器到VoIP用戶代理服務器Asterisk。


3. Asterisk動態的調用呼叫模塊，進入到Asterisk內部的呼叫Dialplan, 并按照呼叫Dialplan中配置的被叫號碼模板進行匹配。


4. 當成功匹配某個已配置的被叫號碼模板后，號碼將被映射至某語音網關（此語音網關直接連接目的電話或用戶小交換機PBX）。


5. IP-PBX Asterisk的IP網絡利用H.323/SIP協議向語音網關發起呼叫，并為每路呼叫建立通道，用以發送和接收語音數據。


6. 被叫語音網關接收IP側的H.323/SIP呼叫，通過PSTN信令將呼叫傳遞到給PBX處理，直到接通目的電話。


7. 在呼叫連接過程中的H.323/SIP階段，IP側與PSTN側協商所使用的語音編解碼方式，并使用RTP協議傳遞語音數據。


8. 呼叫中的任何一方掛機時，VoIP會話應用程序X-Lite將結束會話。

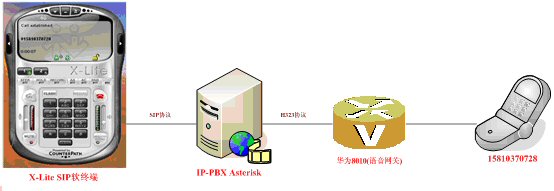

圖4-4 簡單拓撲圖

軟終端Xlite注冊到軟交換Asterisk上

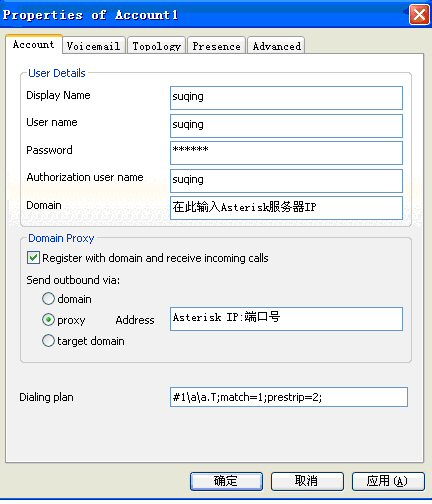

圖4-5 軟終端設定

4.5.1 IP-PBX服務器Asterisk抓包分析

(點擊看大圖)

(點擊看大圖)

圖4-7 SIP_REGISTER_2

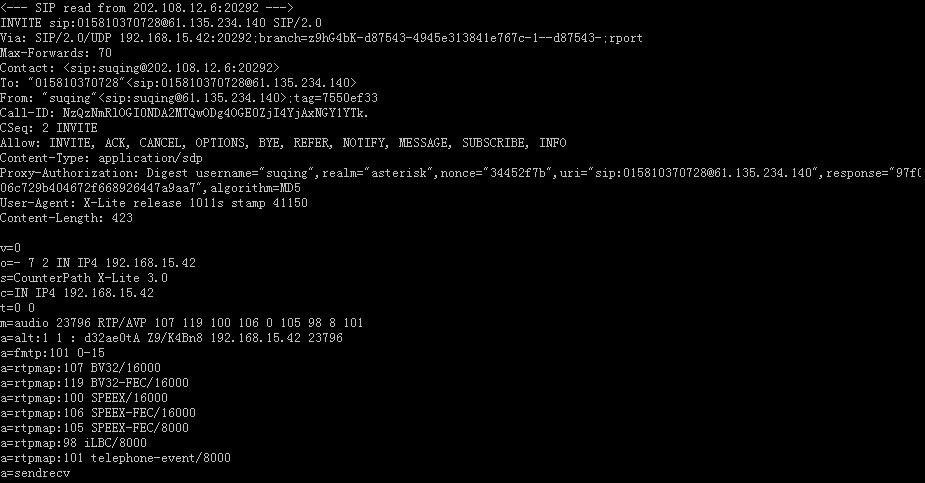

X-Lite(UA) ------> asterisk PBX（讀取SIP INVITE消息）

(點擊看大圖)

圖4-8 IP_INVITE_1

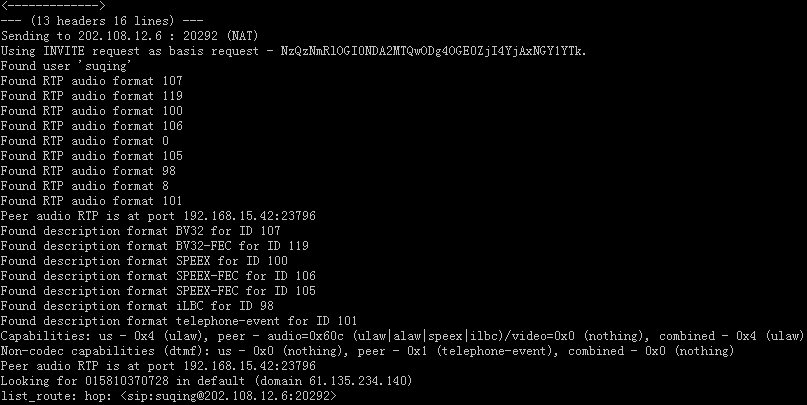

Asterisk PBX 針對上面的分析情況，響應X-Lite會話繼續下去：

Transmitting to X-Lite（202.108.12.6）

(點擊看大圖)

圖4-9 SIP_INVITE_2

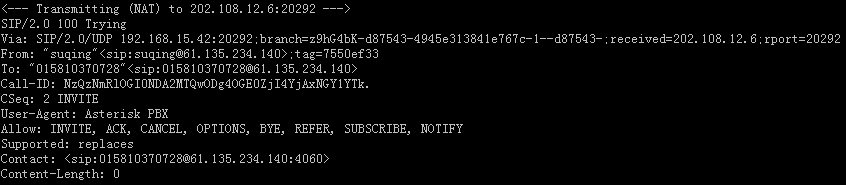

圖4-10 SIP_TRYING

執行撥號方案

(點擊看大圖)

圖4-11 dialplan

Asterisk然后開始與華為8010語音網關建立H323通信

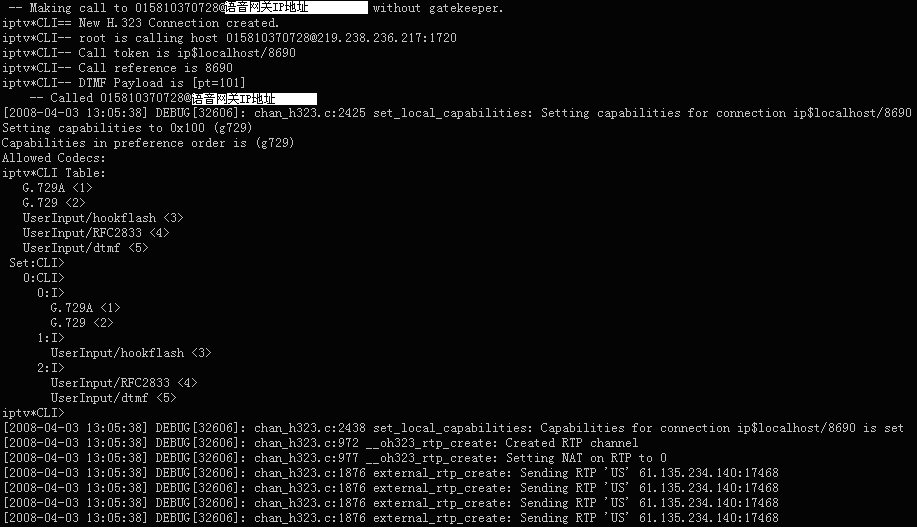

① Call set up.
H．225/Q.931 Call Setup

(點擊看大圖)

(點擊看大圖)

圖4-13 h323_SETUP_2

②ALERT/PROGRESS 表示被叫已經正在響鈴…

(點擊看大圖)

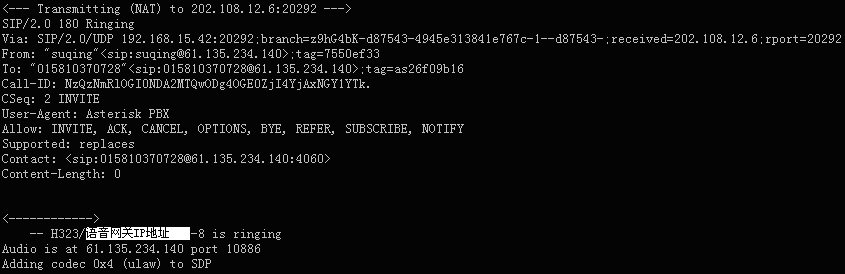

圖4-14 h323_3_ALERT

　　這時候，Asterisk PBX將被叫手機正在響鈴的信號以SIP消息 的形式發送到客戶端X-Lite，這是一種sip_indicate類型的SIP消

息。

(點擊看大圖)

圖4-15 SIP_Ringing

　　Asterisk響應會話繼續的SIP消息

(點擊看大圖)

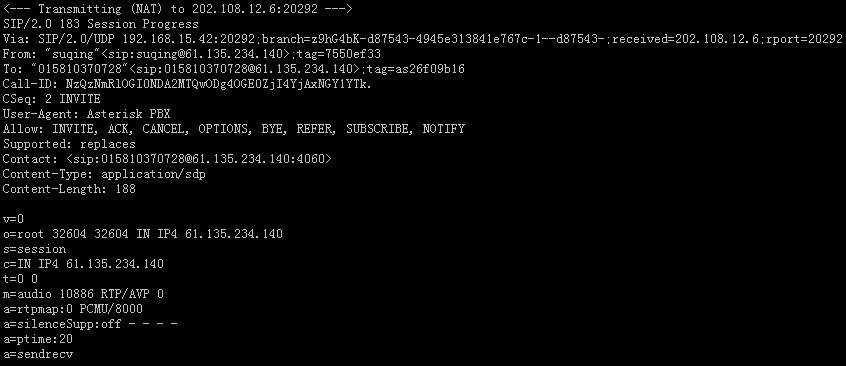

圖4-16 SIP_183_SESSION_PROGRESS

　　Asterisk與華為8010語音網關的H323連接已經成功建立

③Connect

　　表示軟交換Asterisk與華為8010語音網關的H323連接已經成功建立

(點擊看大圖)

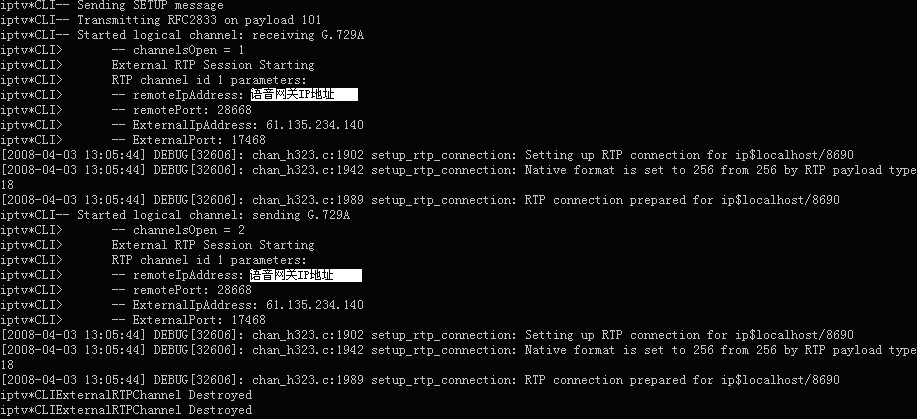

圖4-17 H323_ESTABLISHED

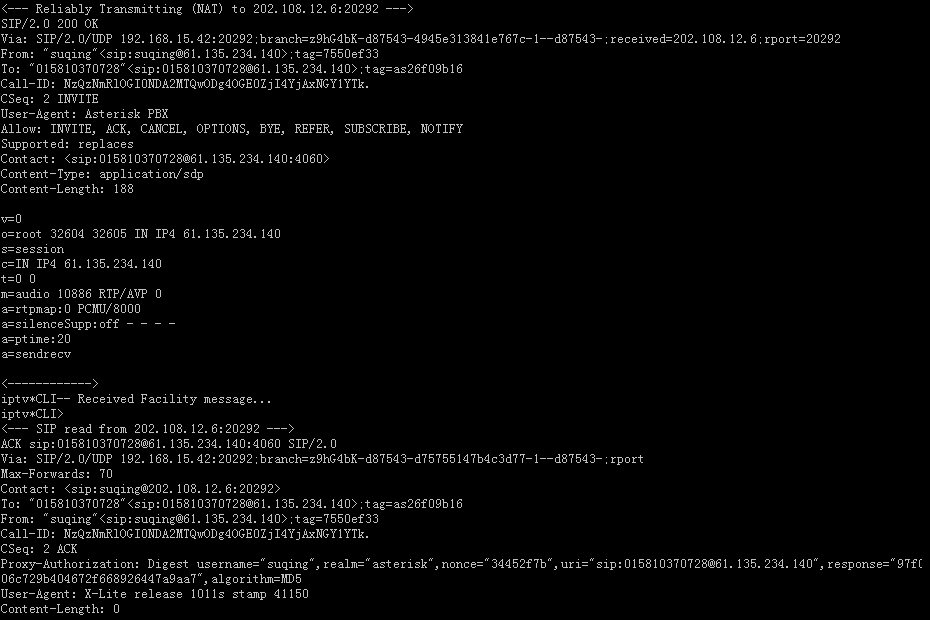

　　Asterisk與X-Lite之間發送OK與ACK響應消息，表示SIP軟終端已經跟H323語音網關建立了連接，并且被叫已經接聽，開始成功通話

(點擊看大圖)

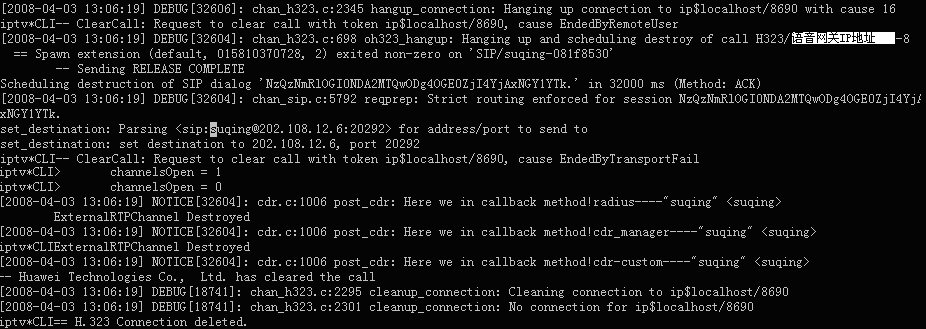

圖4-18 SIP_200ok_ack 被叫先掛斷，Asterisk與華為8010語音網關的H323連接在此釋放

④Release Complete

　　表示軟交換Asterisk與華為8010語音網關的H323連接在此釋放

(點擊看大圖)

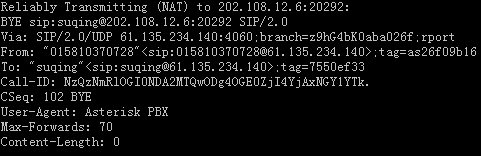

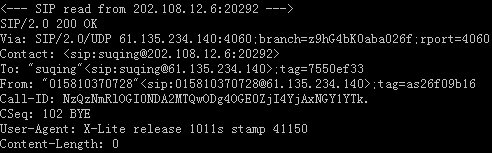

圖4-19 H323_RELEASE Asterisk向軟終端X-Lite發送BYE消息

圖4-21 SIP_BYE_OK

4.5.2 結論

　　通過觀察上面這個流程圖可以容易的看出,語音網關在收到INVITE消息后立即發送SETUP消息,反之亦然.

所以可以得到如下的H.323和SIP的消息對應關系:
