IP語音網關“上下車”功能操作流程

2008/02/20

  FXO(Foreign eXchange Office),是用來連接局端設備與交換機內線來使用,可以送出DTMF信號與撥號動作,所以能連接局端的電話線,也可以認為FXO的功用就是用來連接外界電話線路,業界常見的說法就是用來作“上下車”使用。

舉例說明:

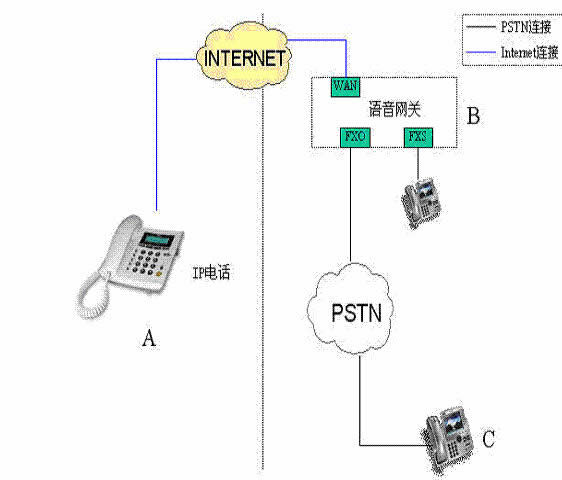

  如下圖所示,如果A點的使用者,通過網絡電話撥接的方式連接到B點的語音網關,然后利用B點的對外電話線路往外撥,藉此達到以市內電話的計費方式撥接到B點當地電話用戶C的目的,而這個動作就是下車。

  反之如果B點的當地電話用戶C,透過電話撥接到B點的FXO口,然后利用INTERNET網絡轉接回A點,這就是上車。

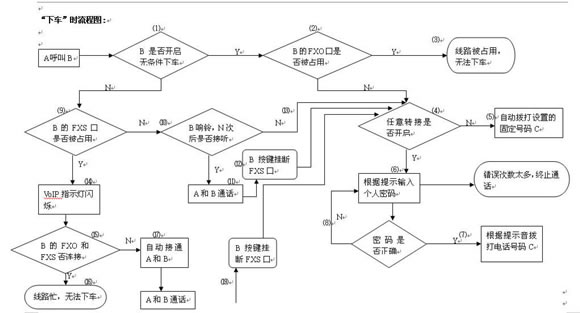

“下車”的流程描述:

A呼叫B時,B的VoIP線路沒有被占用,B端IAD收到來電信息,
  1. ⑴軟件判斷是否開啟無條件下車功能:

  2. 若開啟了無條件下車,軟件再判斷FXO口是否被占用

  3. 如果被占用,則無法下車,通話終止;

  4. 若FXO沒有被占用,軟件繼續判斷是否開啟了任意下車功能

  5. 若未開啟,就下車到軟件設置的固定號碼C;

  6. 若開啟了任意下車,報提示音“輸入個人密碼”

  7. 密碼輸入正確時,報提示音“撥電話號碼”,再撥C的號碼

  8. 若密碼輸入錯誤,則重新提示輸入密碼,輸入錯誤次數超過3次時,報提示音“謝謝您的使用”,終止通話。

  9. 若未開啟無條件下車,軟件判斷FXS口是否被占用

  10. 若沒有被占用,F(xiàn)XS口所接電話響鈴

  11. 響鈴次數未達到M次(M為軟件設置響鈴次數)時,有人接聽,則A和B進入通話狀態

  12. 若A是為了下車,則B端接聽方按鍵“*#*”切斷FXS通路,然后進入⑷--⑻

  13. 若響鈴M次還沒有接聽,然后進入⑷--⑻

  14. 若FXS被占用,IAD的VoIP指示燈閃爍

  15. 軟件判斷FXS口和FXO口是否連接

  16. 若連接,則報忙

  17. 若未連接,則自動接通A和B

  18. 和B進入通話

  19. 若A是為了下車,則B端接聽方按鍵“*#*”切斷FXS通路,然后進入⑷--⑻。

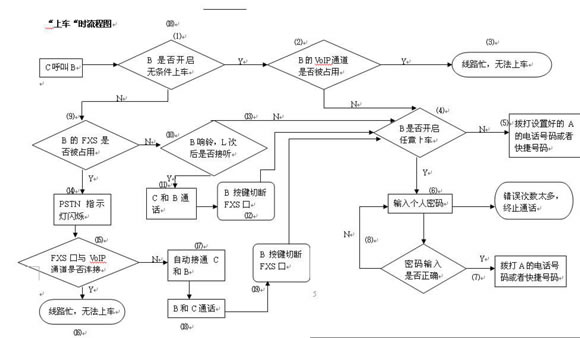

“上車”的流程描述

C呼叫B,B的PSTN 線路未被占用,IAD收到來電信息,
  1. 軟件判斷是否開啟無條件上車功能

  2. 若開啟了無條件上車,軟件再判斷VoIP通道是否被占用

  3. 如果被占用,則無法上車,通話終止

  4. 若VoIP通道未被占用,軟件繼續判斷是否開啟了任意上車功能

  5. 若未開啟,就上車到軟件設置的固定號碼或者快捷號碼A;

  6. 若開啟了任意上車,報提示音“輸入個人密碼”

  7. 密碼輸入正確時,報提示音“請報電話號碼或者快捷號碼,以#號結束”,撥A的號碼或者快捷號碼

  8. 若密碼輸入錯誤,則重新提示輸入密碼,密碼輸入錯誤次數超過3次時,報提示音“謝謝您的使用”,終止通話。

  9. 若未開啟無條件上車,軟件判斷FXS口是否被占用

  10. 若沒有被占用,F(xiàn)XS口所接電話響鈴

  11. 響鈴次數未達到M次(M為軟件設置響鈴次數)時,有人接聽,則C和B進入通話狀態

  12. 若C是為了上車,則B端接聽方按鍵“*#*”切斷FXS通路,進入⑷--⑻

  13. 若響鈴M次還沒有接聽,則進入⑷--⑻

  14. ⒁若FXS被占用,IAD的PSTN指示燈閃爍

  15. ⒂軟件判斷FXS口和VoIP通道是否連接

  16. ⒃若連接,則報忙

  17. ⒄若未連接,則自動接通C和B

  18. ⒅C和B進入通話

  19. ⒆若C是為了下車,則B端接聽方按鍵“*#*”切斷FXS通路,進入⑷--⑻
