VoDSL語音進階(上)
中國電信集團北京研究院 強磊 2003/04/15
編者按:目前,ADSL在我國已經成為寬帶接入的主要手段。能否利用DSL技術實現分組語音接入是個值得探討的話題。本期及下期將分上、下篇分別就VoDSL的網關接入PSTN過渡方案和軟交換環境下的接入方案加以分析。
VoDSL即在DSL中傳輸語音。由于DSL技術本身是為高速傳輸數據而設計的,因此將其用于傳輸語音有一些和傳輸數據顯著的區別。VoDSL是現有電信運營商向NGN接入過渡的一種重要方式,本文將對該技術做重點分析,并且主要側重于目前VoDSL技術如何向NGN演進。
ADSL與VoDSL
ADSL技術同時提供了語音和數據業務,但它與VoDSL技術所采用的方式不同。在現有POTS業務上重疊數據業務的能力構成了ADSL的主要成功因素。
在標準ADSL中,目前提供的是模擬POTS和數據接入業務,數字通道僅用來實現高速上網等純數據業務。VoDSL通過綜合接入設備(IAD)接入,可以在高速數字通道中復用數據和寬帶語音業務。
VoDSL提供了多條與數據同時接入的語音連接,這對需要多條語音線的中小企業非常有意義。假定終端用戶已安裝了IAD,運營商就具備了“軟提供”語音線的能力,只需在管理中心鍵入幾個按鍵就可以激活另一條派生語音線。從商業角度來看,在數據中加入語音也將為運營商投資和部署DSL接入帶來增值空間。
利用語音網關接入PSTN
。1)網絡結構
這種方案使終端用戶能夠享受數據與語音混合接入而不必替換其現有設備。
從技術的觀點看,VoDSL具有將語音和數據進行數字混合,并且在DSL接入結構上傳輸?shù)奶卣。IAD用來接入語音和數據,它將語音放入一條虛通道(圖中VC1)中,并且選擇ATM
AAL2(ATM Adaptation Layer 2)作為傳輸模式,同時將一般數據放入另一條虛通道(圖中VC2)中,選擇ATM AAL5作為傳輸模式。產生在IAD中的語音和數據從終端用戶轉移到公共網絡,在接入網的遠端發生分離。在該點上,數據通過寬帶接入服務器(BRAS)輸入到數據網中,語音通過語音網關(VGW)輸入到現有本地交換設備(例如5類交換機)中。
圖中結構具備由ATM論壇標準化的環路模擬業務(LES-AAL2)。

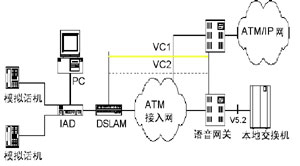

方案示意圖
下面再對VoDSL網絡結構中從用戶設備到PSTN作一些說明:
● 在CPE(用戶側設備)側,一個內建的功能網關將來自當前語音頻帶的用戶接口流量轉換為分組語音,在xDSL傳輸設備上傳送,反之亦然。多條語音連接使用AAL2復用到一條單一的虛電路(VC)上。
● 語音網關將分組語音轉換為本地接口(例如V5.2接口),連接到本地交換機(LEX)上。通過語音網關以及CPE所傳遞的語音業務被稱為“派生語音業務”。在CPE上,具備RJ-11插口的線路相應地被稱為派生語音線。
IAD將來自用戶接口(POTS,ISDN)的音頻業務轉換到xDSL線上。
。2)性能與特征
在該網絡結構中,語音由AAL2來承載,AAL2可以保證語音一定程度的QoS,并且語音在VGW點接入到具有高QoS保證的PSTN網中,從而全面保證了語音數據的QoS與實時性。而對于一般的數據則通過AAL5來承載,由BRAS接入IP或ATM數據網中,對于一般數據,此結構只提供盡力而為的服務。
VoDSL結構的關鍵是它允許語音和數據業務同時接入。需要注意該結構允許語音處理部分的集中。典型的例子是將網關功能加入到DSLAM中,這種設備被稱為綜合接入平臺或多業務接入平臺。(文章的“下篇”將介紹軟交換環境下的VoDSL技術,敬請關注。)
編者視點
通過語音網關接入本地交換機,直接實現與PSTN互通的VoDSL方案,可以看作是一種過渡型的VoIP方案。這種方案最大的看點是充分利用了寬帶接入資源,給新興寬帶運營商提供了一種快速部署寬帶語音網絡的可行模式。
據悉,港灣網絡公司在蘇州為中國網絡通信有限公司部署的就是該類型的網絡,收到了不錯的效果。
網絡世界(cnw.ccw.com.cn)
