基于DSP芯片TMS320DM642的嵌入式無線視頻監控系統設計
2011/01/11

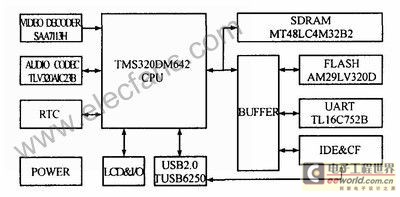

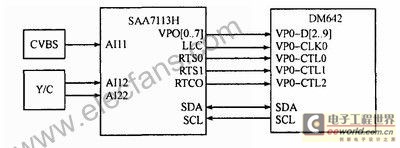

選用TMS320DM642作為系統CPU,并采用最新視頻編碼標準H.264壓縮算法,實現基于CDMA網絡傳輸?shù)臒o線視頻監控和視頻數據存儲系統。圖2:SAA7113H與DM642接口
2.3 音頻輸入輸出(CODEC)模塊
DM642具有多通道音頻串行端口(McASP)和兩個多通道有緩存的串口(McBSPs),但它們是與視頻端口復用的,本系統中采用VP1中的McBSPs1作為與音頻Codec連接的接口。
TLV320AIC23B是TI推出的一款高性能的立體聲音頻Codec芯片,內置耳機輸出放大器,支持MIC和LINEIN兩種輸入方式(二選一),且對輸入和輸出都具有可編程增益調節。
AIC23B的模數轉換(ADCs)和數模轉換(DACs)部件高度集成在芯片內部,采用了先進的Sigma-delta過采樣技術,可以在8k到96k的頻率范圍內提供16bit、20bit、24bit和32bit的采樣,ADC和DAC的輸出信噪比分別可以達到90dB和100dB。
AIC23B還具有很低的能耗,回放模式下功率僅為23mW。

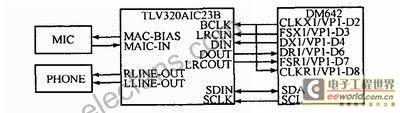

AIC23B與DM642接口見圖3。
