利用FPGA的新功能DeviceDNA保證視頻設計安全性
2010/04/29
越來越多的消費應用開始在設計中集成流式視頻,結果引入了許多標準和專有的加密算法。但是加密方案以及實現方法不統一導致視頻接收設備在設計和支持方面存在巨大的挑戰。DeviceDNA作為FPGA的一項新功能,可保證視頻接收機的設計安全,同時還可為測試和驗證流程提供支持,從而提供成本經濟的高質量安全解決方案,支持多種不同的視頻流加密協議。
JTAG的問題在于INTEST命令,用于檢查設計的內部邏輯功能。反向工程時,這一命令可用來判斷設計的功能。圖3給出了一個簡單的例子,其中數據移入寄存器,執行INTEST命令,這樣數據會在時鐘作用下移入邏輯構造,進入下一寄存器,結果可以被讀出。由于可將總體設計的復雜度縮小到更小的邏輯模塊,因此這一命令可使反向工程的工作更容易。
一些FPGA平臺可幫助防止發生這一過程,同時仍然允許生產商完成其管腳至管腳(pin-to-pin)功能。例如,在Xilinx? Spartan?-3A

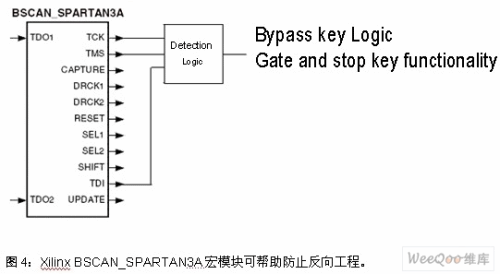

平臺中, 可在設計中使用BSCAN_SPARTAN3A宏模塊,其檢測邏輯可監控FPGA構造中的JTAG控制信號,如圖4所示。如果檢測到JTAG控制信號的活動,用戶在設計可以立即繞過關鍵邏輯或關斷關鍵功能,不再執行正確的功能。這樣反向工程人員讀到的將是不正確的功能模塊,在不能完成預期功能的解決方案上浪費時間和資源。
