探針式BOSS業務監控系統實戰分析
唐濤 李靜 朱曄 2010/03/03
—.探針式BOSS業務監控系統實戰分析

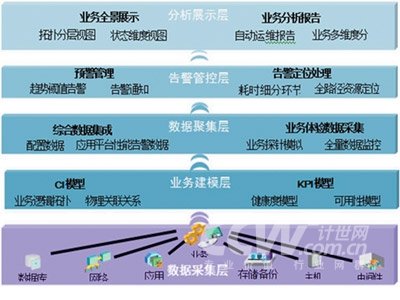

圖:探針式BOSS業務監控系統架構圖

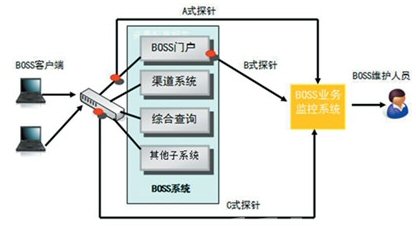

圖: 采集層探針
告警管控層: 本層提供基于預警模型的預警管理和追根溯源的告警定位處理。
預警模型是基于對系統中超過二年的業務全方位數據基于運維經驗的深入挖掘分析所得。當預警模型條件都滿足的情況下,通過工單系統發出相關的預警工單,使運維人員及時處理,避免實際的業務中斷。
告警定位處理提供了基于邏輯拓撲的全路徑故障資源定位和基于業務操作耗時細分的故障環節定位功能。通過對邏輯拓撲中Web、中間件和數據庫層的全路徑業務模擬,能將故障具體到集群中的某個服務器和某個應用端口;
通過包括網絡耗時和后臺耗時等的業務操作耗時細分,究竟是網絡問題還是后臺問題也就能清晰地展現在運維人員面前。

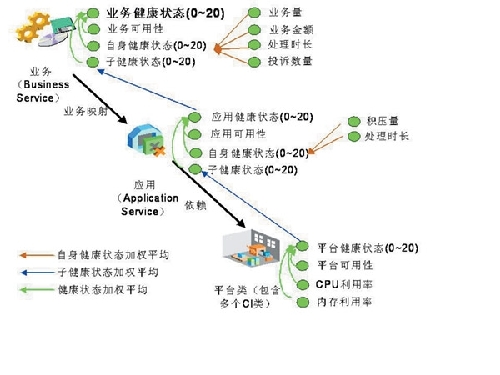

探針式業務監控管理系統顛覆了傳統監控系統的的監控視角,將原來自下而上評估業務狀態和影響,變成了以結構化模型框架為指導,以對體系化的CI/KPI指標進行監控來了解業務狀態、分析預警業務風險、定位業務故障。
分析展示層: 以三維立體業務全景視圖的方式,向運維人員直觀方便地展現當前業務運營狀況,可一站視查看業務、邏輯、物理三個層面的運營特征。

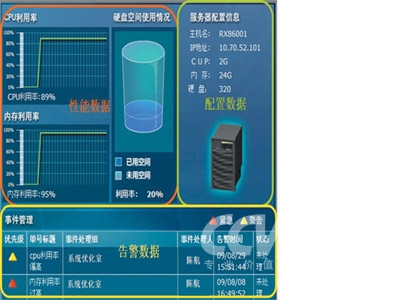

在每一層的具體業務、設備的展示上,又把性能數據、告警數據和配置信息同時展現,實現了真正的業務三維立體展現。豐富的三維立體業務監控視圖能夠更為有機地監控管理業務及系統平臺數據,大幅度提升運維管控效率的同時,極大地方便各類人員查看操作。探入式BOSS運營監控實現了一站式的BOSS系統監、管、控。
豐富的業務三維立體展現和鉆取方式的層層深入分析,降低了運維人員分析業務與支撐之間的關系難度,從而不斷改進系統支撐短板,提高公司總體的業務支撐服務水平。
探針式BOSS
實際應用效果

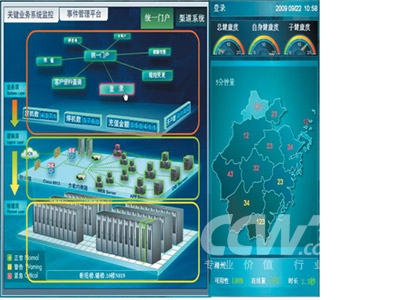

圖:業務三維立體分析展示
經過一段時間的系統運行及不斷改善,探針式BOSS監控系統對中國移動浙江公司業務質量的提高和運營能力的改善起到了相當大的作用:
1. 提供有效的業務問題預警
探針式BOSS業務監控系統平臺正式運行后,平均每月針對業務效率的有效預警達29次,預警有效率和覆蓋率均達到96%以上,相關人員據此進行主動式運維服務,使得月均故障數下降了34%。而且,在處理效率上,根據分析系統正式運行以來的告警數據,發現趨勢預警時間點比原有的平臺級告警和客服報障平均提前42分鐘。
2. 故障處理時長明顯縮短
