基于網絡的智能可視對講監控系統設計
郭丙華 2010/01/20
一、引言
隨著人民生活水平的提高和智能建筑的興起，人們對居住地的安全問題也越來越重視。為了適應現代化建筑的安全要求，人們開發了一些安全監控系 統，如門禁系統、視頻監控系統、一卡通系統等等。采用的技術主要是數字音頻處理技術、視頻處理技術和控制信息處理技術，而且三部分的處理和傳遞都是獨立分開的，這就加大了產品的總體成本，特別是施工安裝、布線的成本，而且也給產品的技術升級帶來了很大的難度。在此，我們采用了網絡技術，并融合計算機技術、自動控制技術和電子技術，將這三部分聯成一個整體，利用網絡將信息傳送到各個用戶終端和管理終端，從而實現了對這些子系統的統一控制，也大大降低了施工安裝、布線的成本。
二、系統的組成
智能可視對講監控系統主要包括可視對講部分、門禁一卡通部分和視頻監控三部分組成。可視對講部分主要是為來訪者、用戶終端和管理終端提供一個識別和對話的通道。門禁一卡通部分則是為了方便用戶而設立的，特別是當用戶出人具有多個安防系統時，一卡通系統將為用戶帶來非常大的方便。視頻監控部分主要是用于監控用戶周圍的情況，包括兩部分，一部分是可視對講的視頻監視，另一部分是用戶周圍的公共場合如走廊、電梯和其他需要監控的場所等。

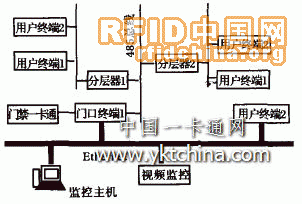

三部分通過計算機網絡連成一個整體，組成一個完整的產品。整個計算機網絡是由兩套完全獨立的網絡組成，一套是以太網，一套是基于485總線的半雙工通信網絡，其結構如圖1所示。100Mbps以太網主要是用于傳輸實時的視頻流數據和控制信息以及其他信息，基于485總線的通信網絡則用于連接門口終端與用戶終端。
三、計算機網絡技術
系統采用了兩套獨立的網絡系統，第一套是基于485總線半雙工網絡系統，第二套是基于以太網的局域網。基于485總線半雙工網絡系統用以連接門口終端、分層器和用戶終端，這主要是從成本上考慮。由于這三部分交換的信息比較少，數據交換的速度要求也不是很高而且實現比較簡單，故采用了這種網絡系統。
通信采用點對多點方式。通信方式如圖2所示。
由門口終端發送一幀信息給分層器，分層器接收到以后，被呼叫的分層器將信息分發給本層所有的用戶終端，并等待用戶終端的確認。被呼叫的用戶終端收到信息后，立即發送確認信息給分層器，分層器收到以后，給門口終端發送確認信息。門口終端收到分層器的確認后，打開攝像頭和音頻麥克風，此時雙方可以進行對話。
系統采用了分層器來轉發信息幀的目的是為了防止當掛接在485總線上的用戶太多時出現超負荷而導致死機現象。信息的幀結構由5個字節組成，第一個字節記錄層信息，第二個字節記錄用戶終端號信息，第三和第四個字節為校驗和，第五個字節為控制標志，在這個字節中的前3位保留，后5位為標志位，即同步標志1、同步標志2、確認標志1、確認標志2和錯誤標志。門口終端在發送的同時置位SYS1=1，分層器轉發時，置位SYS2=1。同樣用戶確認時置位ACK=1，分層器確認時置位ACK2=1。當出錯時系統置位ERR=1，以便進行相應的處理。
第二套網絡系統是基于以太網的局域網，主要完成監控系統的通信功能，如圖1所示。該系統采用RTP協議對視頻數據（采用H.26 1編碼）進行封裝，利用H.22 5建議來打包和傳送這些信息流（視頻流和其他的控制信息流），用RTCP協議來保證服務的質量。
四、系統硬件和軟件
1、系統硬件
在這里我們主要給出比較復雜的門口終端，其硬件的組成原理如圖3所示。
當門口終端檢測到有鍵按下時，按鍵信息被合成幀格式并通過485總線發送到分層器上。同時門口終端的攝像頭被門口終端的按鍵所啟動，其視頻信號被采樣并送到DSP芯片進行壓縮。壓縮后的視頻流按照RTP和H.225協議打包，最后通過以太網端口發送到網絡上。
連接在485總線上的所有分層器都會接收到門口終端發來的信號，但只有被呼叫的層會處理收到的信息，經CPU處理后轉發到相應的用戶終端。
2、軟件實現
在軟件設計方面包括兩部分，一部分是監控終端的監控軟件，另一部分是各便件的底層軟件。監控終端采用了多線程的軟件設計方法，系統對連接的每一個監控點共采用了6個線程，即網絡監聽線程、發送線程、接受線程、H.26 3圖像解碼顯示線程、圖像保存線程和記錄信息（門口終端的撥號、門禁一卡通等記錄信息）檢測線程，如圖4所示。
監控終端線程的啟動由門口終端所觸發。當門口終端檢測到按鍵按下時，立即向網絡發送廣播命令;當監控終端監聽到廣播消息后，啟動接受線程，開始接受視頻數據流，并且相應啟動顯示線程和圖像保存線程。

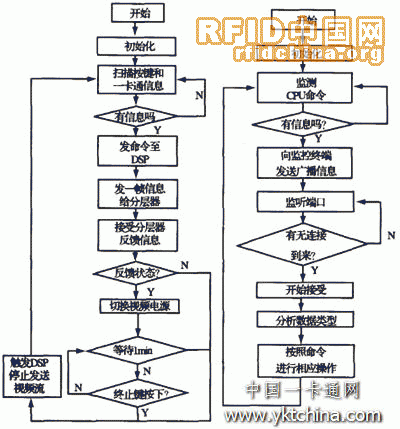

對于底層軟件，主要是門口終端的控制軟件，其工作流程如圖5所示。門口終端上電后，先進行初始化工作，然后開始掃描按鍵和一卡通信息，當確認有變化時，微處理器CPU l先給分層器發送一幀信息，并且監聽分層器的反饋信息，同時啟動DSP通過網絡端口發送廣播消息給監控終端，以便啟動監控終端的接受線程接受視頻流和訪問信息或一卡通信息。當時間超過l min或終止鍵按下時，雙方終止通信，門口終端與監控終端之間由CPU1觸發DSP中斷，使其停止發送視頻流數據。
五、結束語
智能可視對講監控系統是集計算機技術、自動控制技術、網絡技術、電子技術于一體的高技術產品，是現代智能樓宇建筑不可缺少的一部分。本系統采用了網絡技術將可視對講部分、視頻監控部分和門禁一卡通部分連接成一個完整的產品，經過調試運行良好。當然系統還有待于進一步完善和擴充，如安防系統、遠程控制等，未來產品的方向?qū)油晟�、更加智能化和自動化方面發展，如圖像的自動識別、更先進的無線遠程控制等。
