面向下一代網絡測試解決方案——HyperMetrics板卡系列

2009/05/06

1.引言

  Internet的廣泛應用極大地推動了社會經濟的快速發展,同時也成就了以IP為核心的包交換網絡。隨著語音、視頻、數據及多媒體業務基于的IP應用大量增長,Internet所承載的業務和流量日趨龐大和復雜,這給IP技術及Internet網絡帶來前所未有的機遇與挑戰。同時,電信業務的增長及贏利模式的多樣化也催生了對于下一代網絡NGN的迫切需求,下一代網絡旨在建立一個全新的網絡架構,以解決NGN向IP技術遷移過程中的業務融合問題,包括固網、移動、多媒體業務等,最終實現全網IP化。

2.下一代網絡的特征

  下一代網絡實現的架構主要包括核心層及接入層,核心層(如IP及Ethernet網絡)用以承載綜合業務數據,接入層則是將各類型的終端(VoIP/SIP/IPTV)融合以IP寬帶的形式接入網絡。不同于傳統的Internet,NGN網絡對于IP承載網來說有著更嚴格的要求,視頻語音的實時性、付費業務的保證質量、多重/多層次業務的應用等。NGN網絡的大規模部署需要解決很多關鍵的問題,如業務應用及實現模式,IPv6,高速網絡及帶寬,城域以太網,寬帶接入,網絡安全應用,QoS管理等。就ISO對于網絡的分層來看,NGN的部署要求涵括了整個的L2~L7層應用,這種應用是多層次(xDSL/LAN/PON)、多重應用(Data/IMS/Interactive Game)的。對于設備制造商來說,需要重新審視并評估產品的開發需求,推出新的面向下一代網絡應用的設備和技術,更重要的是對于產品的驗證及測試需要重新規劃,以確保能符合下一代網絡的應用要求,以此搭上電信更新?lián)Q代的快車。

3 .Spirent TestCenterTM面向下一代網絡架構測試

  Spirent TestCenterTM是思博倫通信推出面向下一代網絡通信融合測試的儀表,它是基于設備制造廠商及運營商對于目前通信業務融合及NGN網絡架構的測試需求而制定的數據通信測試儀表(見圖1)。

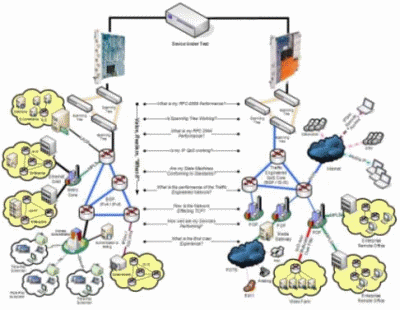

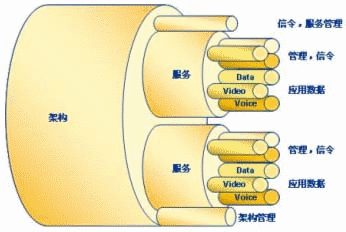

圖1 Spirent TestCenterTM構建一個完整的、真實的網絡

  隨著語音、數據、視頻的融合,以及Everything over IP的發展,日趨復雜的業務流量及電信級別的營運要求給承載設備帶來更加嚴格的挑戰。豐富的功能應用、高密度/高帶寬端口的支持、高性能轉發要求、全面的寬帶接入系統、靈活的業務應用及流量管理、完備的安全防護、周全的穩定運營及容錯備份系統、良好的可擴展性等,設備廠商交付使用的不僅僅是單一的設備,而是一攬子從承載到應用的綜合系統。部署實施前的測試也變得相當重要,能否有一種完整的測試解決方案,以幫助設備制造廠商完全應用目前的所有功能測試呢?

  Spirent TestCenterTM給出了肯定的答案。它能仿真/還原一個真實的網絡應用模型,幫助用戶構建復雜的功能及場景測試需求,即接入認證,L2/L3層交換,城域以太網仿真,路由仿真,MPLS/VPN,組播及IPTV,協議一致性,L4~L7應用,測試基準學,VoIP測試等,Everything over IP和Everything over Ethernet業務仿真能力可以構建完整的L2~L7多重業務的測試場景,其強大的性能分析及靈活的架構幫助用戶全面地驗證和評估下一代應用設備在應用前所存在的問題(見圖2)。

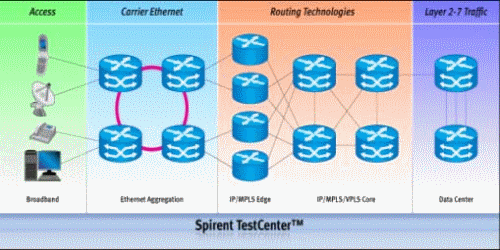

圖2 L2~L7多重業務測試應用

4.HyperMetrics系列模塊綜述

  思博倫通信最新推出了高密度、高性能的以太網測試模塊——HyperMetrics系列,為測試人員提供多重業務應用、真實性、可擴展性的從接入層到應用層的測試解決方案。

  HyperMetrics板卡的主要特點是多重應用仿真、高端口密度、高性能的業務測試能力、真實的線速應用層流量、千兆及萬兆速率的接口支持、低功耗的電源需求,并提供極高的性價比,以符合不同廠商的測試需求。

  HyperMetrics板卡采用全新的架構設計以滿足測試的可擴展性:采用業界惟一的多核處理器、多線程軟硬件架構、基于按需的處理器動態分配技術。多核處理器動態分配技術允許將多個CPU處理能力聚合,以滿足高性能的真實業務及網絡仿真的測試需求;CPU處理能力分配技術可以在端口間實現,也可以聚合到特定端口以滿足高性能的測試要求。

  HyperMetrics板卡解決了測試中的重點問題,具體如下:

  (1)增強的真實性

  仿真真實的多層應用設備上真實用戶行為及有狀態的流量負載,還原真實的應用。例如,客戶端可能是一個PPPoE接入用戶,然后再產生有狀態的流量,或進行組播業務點播,這個過程在TestCenter上的一次配置中就可以實現。

  (2)可擴展性

  HyperMetrics系列既提供高密度或低密度的物理端口,也提供強大的虛擬用戶/設備接口。HyperMetrics板卡提供高密度端口板卡用于大規模端口的高性能測試,也提供了低密度端口系列,旨在為中小型設備提供經濟型的性能/功能測試解決方案;同時,HyperMetrics板卡能夠提供強大的虛擬設備能力,包括接入用戶、路由仿真及網絡模型和Q-in-Q用戶等,滿足測試人員的各種測試需求(見圖3)。

圖3 利用HyperMetrics板卡實現從接入層到應用層的測試

  (3)高性能

  提供線速的應用層流量及最高性能的應用層連接速率和協議仿真能力。

5.HyperMetrics系列模塊介紹

  HyperMetrics系列目前分為CV,CM及AP 3種模塊系列,支持10/100/1000M,1G及10G的以太網接口測試并提供高性能的業務測試能力;CV系列模塊提供了2/8 10G接口,用于高密度的10G測試方案;CM為4/12端口的千兆接口,用于高性能的L2~L7測試方案;AP提供千兆或萬兆的接口,注重于L4~L7應用層最高性能測試,同時其靈活的硬件架構可以支持NGN中VoIP協議的仿真測試。

  (1)HyperMetrics CV系列

  HyperMetrics CV系列提供最佳成本效率、高性能的10G接口上L2~L7層測試,包括2端口的CV-10G-S2模塊及8端口的CV-10G-S8模塊,采用SFP+接口封裝。其中,8端口的模塊通過優化注重于高密度的端口及協議性能的路由器/交換機驗證,使之具有很高的性價比(見圖4);2端口的模塊也為低密度的10G設備測試提供了一種經濟的解決方案。CV系列模塊在提供高密度的10G接口同時,降低了單端口的電源功耗(多達25%),成為一種最小封裝、最佳綠色的10G測試方案。

圖4 HyperMetrics CV系列——CV-10G-S8

  HyperMetrics CV系列主要用于企業數據中心FOCE或高性能組交換機測試、核心路由器測試、城域以太網核心匯聚-邊緣路由器及多個10G接入?yún)R聚路由器測試、多個10G接口PON或Carrier Ethernet匯聚測試等。正如前幾年的千兆端口普及應用一樣,10G端口必然會成為下一代網絡的發展主流,并會迅速取代千兆端口在高帶寬數據交換中的應用。

  (2)HyperMetrics CM系列

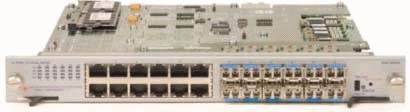

  HyperMetrics CM系列包括CM-1G-D4及CM-1G-D12兩種模塊,分別提供4個或12個雙介質GE(10/100/1000M Copper及1G Fiber)端口,以符合不同廠商對于端口密度的測試需求(見圖5)。CM系列集合了網絡仿真協議及線速應用層流量(Avalanche),提供了單模塊上高性能的L2~L7測試解決方案。CM模塊除了提供高性能的L2/L3網絡協議仿真能力外,最重要的是支持線速的L4~L7應用層流量,因此是用于測試SP,Enterprise networks各種規模及部署階段功能、性能、協議一致性的理想工具。

圖5 HyperMetrics CM系列——CM-1G-D12

  HyperMetrics CM系列的模塊可用于:

  (3)HyperMetrics AP系列

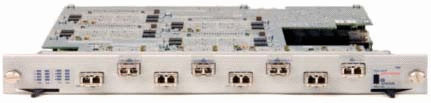

  HyperMetrics AP系列模塊包括CPU-5002A及CPU-5003A(見圖6)。其中,CPU-5002A包括8個GE雙介質端口,支持10/100/1000 Copper及1G Fiber物理接口;CPU-5003A則包括2個10GE的XFP接口。AP系列模塊提供最高性能的L4~L7應用,支持線速的應用層流量,以支持網絡架構,安全系統,Web應用及VoIP方面的測試需求。

圖6 HyperMetrics AP系列——CPU-5002A/CPU-5003A

  HyperMetrics AP系列模塊的主要應用包括:

6.HyperMetrics業務支持介紹

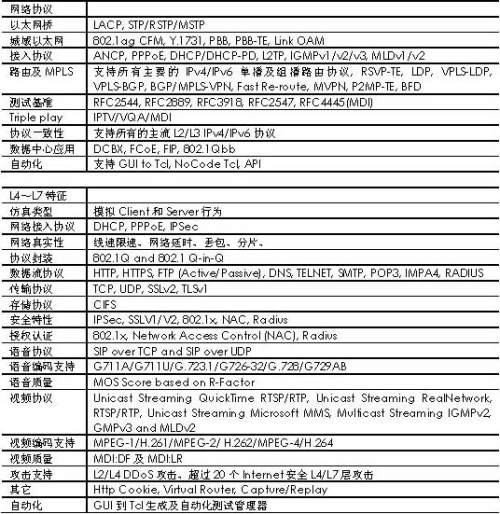

  HyperMetrics板卡全面支持L2~L7層應用測試,具備全面的協議仿真能力,并為不同應用提供全面的解決方案,表1列出了Spirent TestCenterTM所支持的L2~L7層協議細節。
