UITBS3000e在湖北“全球眼”的應用
蔣長坡 2008/07/17

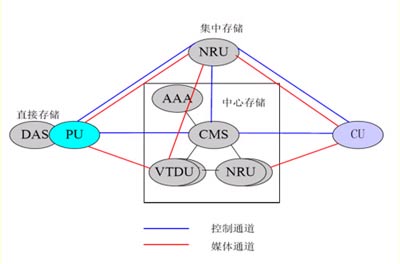

一、項目介紹邏輯系統結構
集中控制單元通過控制通道對前端單元進行控制,進行視頻或者其他的信息采集。前端單元將視頻文件存儲在前端的直連存儲或者是發送給網絡錄像單元進行集中存儲。
客戶端(CU)通過AAA和CMS集中管理單元對集中存儲或者中心存儲的數據進行訪問。
2、單級系統組網架構

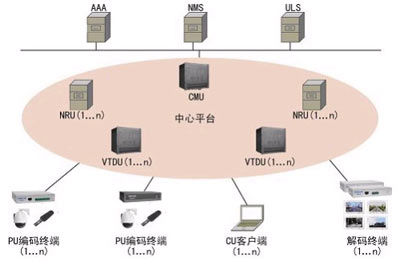

單級系統組網架構
單級系統組網架構如上圖所示。主要包括前端單元PU、客戶端單元CU、中心平臺(包括CMU、VTDU、NRU)以及支撐系統(包括AAA、ULS和NMS),各部分均接入IP
承載網。
作為運營支撐系統,AAA、ULS和NMS協助中心平臺完成視頻監控業務,邏輯上不屬于中心平臺。
VTDU和NRU采用分布式部署,一個中心平臺可包括多臺VTDU及NRU。為了實現大容量的PU和CU的接入和管理,PU和CU的接入模塊也可采用分布式部署。
3、多級系統組網架構

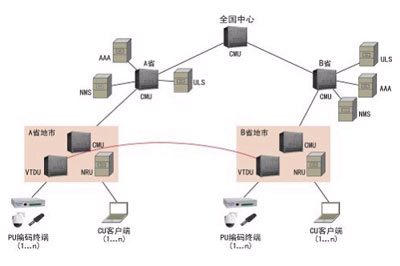

多級系統組網架構
多級系統由多個單級系統通過CMU分級級聯的方式構成,組網架構如上圖所示。
二、存儲需求分析
從全球眼系統邏輯結構圖中可以看出中心的CMS,NRU,VTDU這幾個節點是整個全球眼監控系統的關鍵節點。任何一個節點的故障都將會引起整個系統的崩潰,而全球眼系統是一個24×7×365的高可用需求的系統,這就要求中心節點包括集中存儲節點是高可用的系統。與其他存儲系統不同,視頻監控存儲內容是不可恢復的(無法取證),從某種意義上講,在構建視頻監控存儲系統時,應更關注數據的可靠性、完整性。
但是視頻監控系統的存儲量隨著現有的視頻清晰度提高、攝像頭數量和存儲時間的增加而海量增加,這樣,如何選擇合適的存儲就是最大的難題,選擇高可靠性的大容量存儲投資成本高,而選擇便宜的PC架構的低端盤陣又不能保證系統的穩定性?
另外,全球眼系統對存儲要求還有:

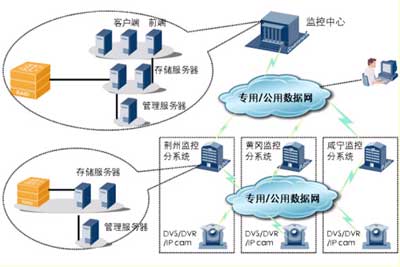

方案圖
四、方案特點
