基于WinCE的ARM視頻監控系統解析
2008/02/26

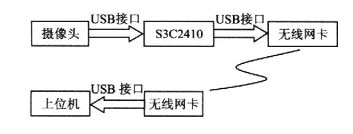

設計一種嵌入式系統,以WinCE操作系統和ARM硬件平臺為核心實現對現場的實時監控;通過無線網絡把視頻圖像傳輸?shù)街鳈C(jī)端,以實現分析、存儲及顯示等功能。圖l、視頻監控系統總體結構框圖
2.操作系統的定制
系統硬件平臺的核心芯片選用了S3C2410處理器,最高頻率可達203 MHz。S3C2410處理器是Samsung公司基于ARM公司的ARM920T處理器核,采用O.18μm制造工藝的32位微控制器。該處理器具有較高的集成度,簡化了應用系統的硬件設計,提高了系統的可靠性。開發扳上還擴展了4MB的NOR
Flash、64 MB的NAND Flash和64 MB的DRAM。
系統選用了Microsoft Willdows CE(簡稱“WinCE”)操作系統。WinCE是一個緊湊的、高效且可擴展的32位操作系統,適用于各種嵌入式系統和產品。它擁有多線程、多任務和確定性的實時、完全搶占式優先級的操作系統環境,專門面向只有有限資源的硬件系統;同時,它的模塊化設計方式使得系統開發人員和應用開發人員能夠?yàn)槎喾N多樣的產品來定制它,可以選擇、組合和配置WinCE的模塊和組件來創建用戶版的操作系統。
在WinCE產品開發中,主要有內核定制和應用程序開發兩項非常重要的工作。微軟在兩方面都提供了良好的開發工具,即內核定制工具Platform
Builder(簡稱“PB”)和應用程序開發工具Embedded Visual C++(簡稱“EVC”)。

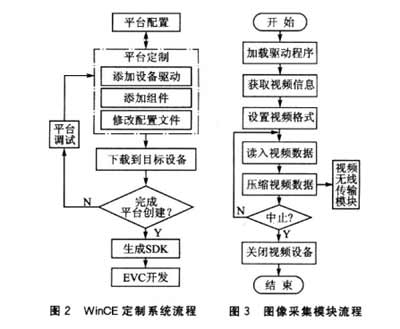

在系統定制過程中,各部分的關系如圖2所示。
3.視頻圖像采集
3.1 攝像頭驅動
圖像采集模塊的硬件資源選用了當前市面上應用最廣泛的USB接口的中星微攝像頭。該款攝像頭造價低廉,成像效果好,用于本系統中體現出了較高的性價比。系統在進行視頻采集前,首先要檢測設定視頻源。系統啟動后,WinCE操作系統會自動檢測攝像頭是否連接好。本系統在定制WinCE操作系統時,通過修改操作系統配置和注冊表。可以使系統自動加載攝像頭在WinCE下的驅動程序ZC030x.dll。

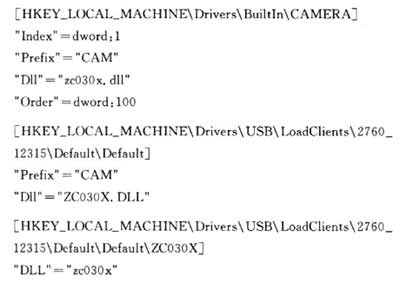

系統自動加載驅動程序時,首先要將驅動程序復制到\WINDOWS文件夾下,然后向注冊表中寫入攝像頭的驅動信息:
