NGN網絡測試技術
2008/02/18
探討了NGN網絡測試中的性能測試技術,重點闡述了呼叫性能測試技術;介紹了語音質量的測試原理、測試規范、測試方法和測試參數;對NGN網絡的維護進行了比較簡單的討論,闡述了運營商的兩種網絡維護模式的相同和不同之處,以及如何應用。
1.網絡性能測試
1.1 網絡性能測試介紹
隨著NGN網絡技術的日益成熟,全球電信運營商都在某種利益(成本低廉和新業務應用)的驅動下大量部署NGN網絡,每年以30%左右的速度遞增。由于目前的NGN網絡是一個以軟交換為核心并由PSTN網絡和VoIP網絡融合在一起的復雜網絡,多種接口、多種協議、多種媒體并存,存在PSTN與VoIP設備的兼容性、VoIP網絡內部不同設備提供商的設備兼容性、網絡設計性能與實際部署性能的差異性、語音(也許還有視頻)質量的差異性等挑戰都不同程度地?cái)[在了運營商面前。如果處理不好,很可能造成網絡部署失敗,運營商不僅要蒙受經濟損失,還要承受更大的社會壓力。那么,運營商就會不約而同的把目光聚焦到網絡測試技術本身,我們認為網絡性能測試是很重要的一環。
NGN網絡性能測試要兼顧PSTN與VoIP網絡的融合,既要考慮滿負荷條件下的語音質量測試,也要考慮軟交換的純信令的壓力測試,還要考慮媒體網關對媒體流的處理能力測試。對應于電信運營商來說,比較全面的NGN網絡測試,不但要考慮本地的端到端測試,還要考慮異地(跨地域)的性能測試;從測試技術來講,一般包括同步呼叫測試、異步呼叫測試、長保持呼叫測試、語音質量測試,以及語音間斷/語音滑動測試、回聲測試、其他性能測試等。
NGN網絡性能測試構架中,一般采用一個或兩個測試點,即被仿真的主叫方和被叫方在一臺或兩臺儀表上,兩個測試點可以在同一地點,也可以在不同地點進行跨地域測試。被仿真的主叫方和被叫方可以是軟交換、媒體網關、模擬用戶、VoIP用戶、PSTN網絡等各種網絡節點;可以采用SIP,SIP-T,H.323,MGCP,H.248,Sigtran等VoIP協議,也可以采用隨路,SS7,PRI,V5,模擬線等PSTN信令;可以使用G.711/G.723/G.726/G.729等語音編碼方式,也支持H.261/H.263/H.264等視頻編碼方式;主叫方和被叫方可以分別在PSTN和VoIP兩個網絡中,這對于測試網絡的融合性能很有幫助。一般使用一個操作平臺,設定測試腳本,手動或自動輸出報告。報告一般包括呼叫完成情況(完成率/呼損/CPS/BHCA等)、網絡損傷情況(延遲/抖動/丟包/錯序等)、語音質量情況(MOS/PSQM/PESQ等)、網絡回聲情況、呼叫錯誤及原因等。從圖1可以看出,NGN網絡性能測試構架包括操作控制臺、測試點(測試工具)、被測PSTN和VoIP網絡等。

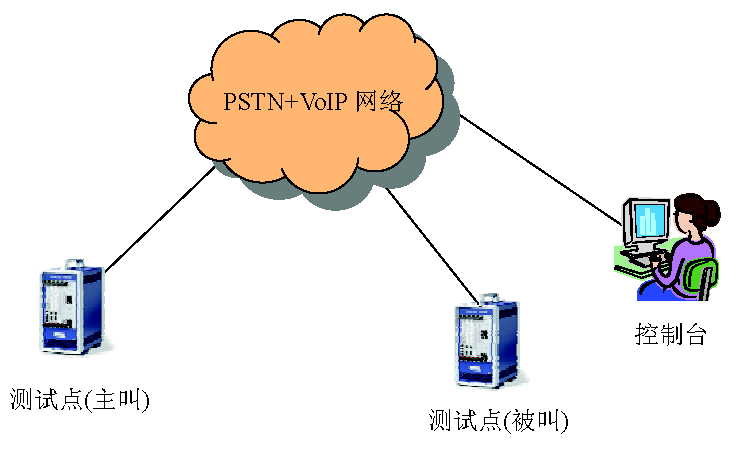

圖1 NGN網絡性能測試架構
1.2 幾種常見的性能測試方法
(1)同步呼叫測試(測試NGN系統的峰值壓力)
同步呼叫一般分為純信令和帶媒體流的兩種,分別測試系統對信令和媒體流的處理能力;同步呼叫一般采用幾十到幾千個用戶同時發起呼叫,使用二分法,精確驗證出NGN系統同時能夠處理多少路呼叫并發,是一種峰值壓力的測試。測試時間一般不超過1h;呼損不能超過萬分之一。
(2)異步呼叫測試(驗證NGN系統的呼叫性能,如BHCA,CPS等)
異步呼叫一般分為純信令和帶媒體流的兩種,分別測試軟交換對信令的處理能力和媒體網關對媒體流的處理能力;異步呼叫一般由足夠多的用戶采用異步方式發起呼叫(例如間隔一秒發呼一個用戶),通過更改呼叫保持時間和呼叫間隔時間來調整壓力,精確驗證出NGN系統的呼叫性能,通常體現在BHCA和CPS數值上,即系統每小時或每秒處理呼叫的能力。測試時間一般超過1h,甚至達到24h或48h;呼損不能超過萬分之一。
(3)長保持呼叫測試(測試NGN系統對于長保持呼叫的處理能力)
長保持呼叫一般分為純信令和帶媒體流的兩種,分別測試軟交換對信令的處理能力和媒體網關對媒體流的處理能力;長保持呼叫一般由足夠多的用戶采用同步或異步方式發起呼叫,呼叫保持時間一般不低于8h,精確驗證出NGN系統的對于長呼叫的處理能力,即在規定時間內有無“掉話”,通常體現在呼損數值上,不能超過萬分之一。
(4)語音質量測試(測試在一定壓力下,NGN系統內端到端的語音質量)
語音質量測試一般指端到端的語音質量測試,主被叫兩端所連接的呼叫通常會經過媒體網關等對語音進行編解碼處理的網絡設備,當然還有其它可能產生損傷的網絡設備。語音質量測試一般由足夠多的用戶采用同步或異步方式發起呼叫,測試時間一般不超過1h。主要測試參數包括:MOS,PSQM,PESQ等ITU標準語音質量參數,還有單向時延、雙向時延、抖動、丟包、亂序等網絡質量參數,當然還有呼叫完成率,即呼損指標,不超過萬分之一。
(5)回聲測試(測試在一定壓力下,NGN系統處理回聲的能力)
回聲是PSTN網絡中由于2~4線轉換造成的,在PSTN與VoIP網絡融合的過程中,被媒體網關進一步放大了。回聲測試一般只要求有限壓力條件,主要測試系統的一次/兩次/三次回聲的時延和強度。一般來說,回聲最好不要超過150ms,超過150ms,人的耳朵可以分辨出回聲,超過400ms,人的感覺就會很差,造成很嚴重的語音質量問題。
(6)語音間斷/滑動測試(測試在一定壓力下,NGN系統對語音的處理能力)
語音間斷指語音在傳輸過程中出現斷裂,一般在20ms以上的斷裂需要統計,一次連續語音中的斷裂總長度與語音長度之比稱為“語音間斷比”,信息產業部的測試規范中要求其不能超過2%。語音滑動指語音在傳輸過程中兩端出現滑碼變形,一般在20ms以上的斷裂需要統計,一次連續語音中的滑動總長度與語音長度之比稱為“語音滑動比”,信息產業部的測試規范中要求其不能存在,否則視為語音質量不好。測試中,一般會給出語音間斷和語音滑動的次數和每次的時間長度,客戶可以根據這些數據計算出語音間斷比和語音滑動比。
(7)其他性能測試
其他NGN系統性能測試還包括:視頻性能及視頻質量測試、傳真性能及傳真質量測試、Modem性能及Modem質量測試等,在這里就不詳細探討了。
2.語音質量測試
在電信領域,我們的前輩也曾經在PSTN網絡部署的時候遇到過諸如回聲和傳輸衰減等影響通話質量的問題,但他們通過回聲抑制和增益補償?shù)燃夹g(shù)很好的解決了這些問題,使得PSTN網絡的話音質量非常穩定。但是這種情況在最近幾年有所改變,隨著全球電信運營商大量部署NGN網絡,PSTN與VoIP網絡不斷融合,話音質量問題又被提出來,似乎成了我們難以回避的障礙。下面我們分析一下話音質量及其測試方面的問題。
2.1 話音質量的測試標準和測試方法
在測量話音質量時,需要研究三類基本的服務質量:
- 收聽質量:指用戶對呼叫過程中所聽到的聲音質量的評價。
- 會話質量:指用戶在整個通話過程中基于收聽質量和會話能力而對呼叫作出的評價,包括回音和延遲等可能影響通話的相關問題。
- 傳輸質量:指用于承載話音信號的網絡連接的質量。傳輸質量測量是與細節呼叫質量測量相對的一種網絡服務質量測量。
話音質量測量的目的是通過主觀或客觀的測量方法,即通過人為的測量項目或基于計算機的測量工具,對一種或多種以上的話音質量類別給出一個可信的估計。
(1)主觀收聽質量測量
主觀測量是一種久經考驗的話音質量測量方法,但這種方法成本太高,費時也太長。有一種更廣為人知的主觀類測量方法,叫做絕對種類定級(Absolute Category Rating,ACR)測量。
在ACR測量中,收聽者按照從1~5的5級損傷指標對一系列音頻文件進行分級:5(非常好),4(好),3(可以),2(較差),1(差)。
在取得了每個收聽者給出的得分之后,計算所有音頻文件的一般或平均意見得分(Mean Opinion Score, MOS)。為了使ACR測量得到可信的測量結果,接受測量的人數至少應在16個以上,而且測量應該在一個安靜的環境下,在可控的條件下完成。
通常,ACR測量的得分隨收聽者的增加而趨向穩定。為了降低測量得分的可變性并幫助衡量測量結果,測量中通常會包括一些參考文件,這些文件中包含了“為業界接受的”MOS得分。
(2)會話質量測量
在會話測量中,通常會將一群收聽者放在交互式通信的環境下,并要求他們通過一個電話或VoIP系統完成一項任務。測量人員在系統中加入延遲和回聲等效應,然后調查測量主體對連接質量看法如何。
延遲效應對會話質量的影響隨任務不同而有很大差異。對于非交互式的任務而言,幾百毫秒的單向延遲都是可以忍受的;而對交互性較強的任務,哪怕是很短的延遲都可能造成會話困難。
延遲對不同任務影響不同的這種情況就造成在會話呼叫質量的解釋上出現問題。例如,兩個相同的VoIP系統連接都會產生300ms的單向延遲,但一個系統用于高交互性的商業談判,而另一個系統則用于朋友間的非正式聊天。那么前一個系統中的用戶可能會覺得呼叫質量很差,而后一個系統中的用戶則可能根本注意不到這一延遲。
很顯然,這種會話質量測量也屬于主觀評價的范疇。下面看看客觀評價。
(3)基于樣本的客觀測量
ITU開發了P.861(PSQM)和更新的P.862(PESQ),力圖用成本更低的客觀測量法來做為主觀收聽質量測量的補充。采用這些測量技術,可以通過比較送入系統中的一個原始參考文件與輸出的受損文件之間的差異,得到由傳輸系統或CODEC引入的失真。這些技術的初衷雖然是為了CODEC的實驗室測量,但在VoIP網絡測量中也得到了廣泛使用。
P.861(PSQM)和P.862(PESQ)算法將參考信號和受損信號都分成較短的交迭樣本塊,計算每一塊的傅立葉變換系數,并比較他們的系數。P.862算法最后給出一個PESQ得分,該得分與MOS的范圍相近,但它并不是MOS的準確映射。新的PESQ-LQ得分更接近收聽質量MOS。這些算法都同時要求訪問源文件和輸出文件才能測量后者相對于前者的失真。
(4)話音質量的測試方法
大部分語音測試設備(例如Spirent的Abacus)都是采用基于ITU P.861與P.862規范標準,對網絡或者設備進行客觀評價。這里我們用Spirent的Abacus5000來舉例說明話音質量的評價方法。Abacus5000是基于呼叫的測試系統,它可以在模擬用戶產生呼叫的同時生成真實的媒體流。針對音頻,可提供3-tone,Resilient測試;針對話音,能夠發送標準的男聲、女聲、混音等.wave格式文件。標準的測試文件從發送端經過被測網絡傳輸后到接收端,測試系統通過話音質量評估手段,比較原始語音文件和接收到的語音文件間的異同來對被測系統進行評估,得到PSQM(P.861)或者PESQ(P.862)。系統還可以提供客觀測試方法到主觀測試結果的相關性對應,即PSQM/PESQ到MOS的轉換。圖2所示的為Abacus5000的語音質量測試方法。

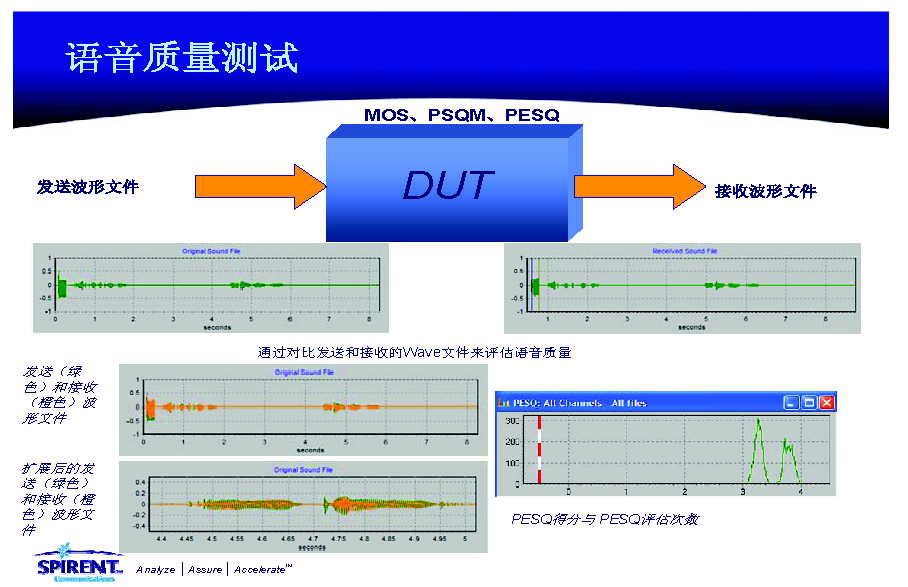

圖2 Abacus5000的語音質量測試方法
2.2 語音質量參數
語音質量主要有三種ITU標準:
(1)MOS(ITU-P.800),1~5分,5分最好,屬于主觀評價指標;
(2)PSQM(ITU-P.861),0~6.5分,0分最好,屬于客觀評價指標;另外,PSQM+屬于PSQM評分標準的擴展,評分標準與PSQM相同;
(3)PESQ(ITU-P.862),-0.5~4.5分,4.5分最好,屬于客觀評價指標,又稱之為“話音清晰度”指標;另外,PESQ_LQ是PESQ評分標準的擴展,范圍為1~4.5分,更接近于MOS的1~5分標準;
當然,影響話音質量的參數指標還有以下幾種:
(4)回聲(ECHO),指傳輸系統由于阻抗不匹配等原因,對聲源發出的聲音產生的“反射”現象,即說話者很快聽到的自己發出的聲音。一般,人的耳朵能夠識別的回聲以150ms為界,超過150ms的回聲,人耳能夠比較明顯的分辨,會產生反感,在150ms以內的回聲,一般人都可以接受,基本聽不出來。
(5)語音間斷(HIT),指由于丟包等傳輸原因或編解碼等原因造成的語音不連續,人耳聽到的是斷斷續續的話音,會產生極大反感。信息產業部的測試規范中規定,20ms以上的語音間斷都必須統計,語音間斷累計和與總通話時長的比值,稱為“語音間斷比”,通常這個值不應該超過2%。
(6)語音滑動(CLIP),指由于靜音壓縮等編解碼原因造成的語音邊緣模糊,通常是由靜音到有聲部分或者由有聲到靜音部分出現聲音丟失,人耳聽到的是失真的話音,會產生極大反感。信息產業部的測試規范中規定,20ms以上的語音滑動都必須統計,語音滑動累計和與總通話時長的比值,稱為“語音滑動比”,通常這個值為零,否則不能入網。
以上六個部分,是用戶可以感受到的話音質量指標參數,因此屬于QOE的范疇。我們再介紹一下QoS的話音質量指標,這些參數包括時延、抖動、丟包、亂序等,通常與傳輸質量有關,不屬于用戶能夠體驗的部分,因此屬于QoS的范疇。
(7)時延(DELAY),指語音在傳輸系統中需要的傳輸時間。時延一般分為單向時延(One-Way-Delay)和雙向時延(Round-Trip-Delay);單向時延指語音(文件)從發端到收端的傳送時間,它直接反映了網絡傳輸質量,對話音質量產生間接影響;雙向時延指語音(文件)從發端到收端再回到發端所經歷的時間,一般比兩倍的單向時延要長,因?yàn)槭斩艘獙φZ音進行處理。單向時延的測試精度取決于兩點,其一為測試儀表的精度,其二為收發兩端采用的共同時鐘的精度,思博倫的Abacus5000能夠達到2ms的測試精度;網絡測試中若采用NTP-Server時鐘同步,則其時鐘精度為1~10ms,若采用GPS/CDMA為時鐘同步源,則其時鐘精度小于1ms。一般認為,單向時延應該不超過150ms。
(8)抖動(JITTER),指語音包時延的差值。如果每個語音包的時延忽大忽小,人耳聽到的聲音忽快忽慢,用戶的感覺會很差。因此,抖動雖然反映的是傳輸質量問題,但它也一定程度上影響了話音質量。
(9)丟包(LOSS),指VoIP條件下,RTP語音包在傳輸過程中的丟失,反映在QOE的參數中,與語音間斷(HIT)有一定的關聯。一般丟包,都是按照語音包丟失的數量或百分比率計量,如丟包1%,發現100個丟包等。統計的方法,主要根據RTCP包中的RTP語音包數量差值計算出來。
(10)亂序(OUT-OF-ORDER),指VoIP條件下,RTP語音包在傳輸過程中的次序顛倒,對話音質量產生間接影響。統計的方法,主要根據RTCP包中的RTP語音包的序號計算出來。
3.網絡維護測試
3.1 背景
電信運營商在部署VoIP網絡后,在不同程度上遇到了網絡不穩定,用戶語音質量不好,投訴大量上升等棘手問題。在傳統的運行維護模式下,維護人員往往疲于奔命,到處撲火,但是收效甚微,投訴越來越多。因?yàn)閭鹘y(tǒng)的運維模式是被動的,運營商收到投訴報告,安排維護人員到現場通過被動監測的方法進行測試,找出問題,協調解決,時間和人員消耗很大,投訴較少的情況下還好,一旦投訴大量出現就只能望洋興嘆!運營商以前面對的是相對穩定的PSTN網絡,投訴很少;VoIP具有服務多、成本低等優點,但是同時存在語音質量和網絡問題,這是運營商不可避免的,那么怎樣才能破解如此尷尬的局面呢?也許,我們需要更好的維護模式。
目前,存在兩種電信網絡維護模式。第一種,是采用網絡監控的方法,主要在各個主要信令點對信令網絡(如No.7網絡)進行7×24h監控,發現信令異常及時上報,維護人員可以及時排查規避故障鏈路,保障通信暢通;第二種,是采用主動分布式測試的方法,在各個主要監測點,模擬用戶進行真實呼叫,得到人體感知的語音質量等反映網絡運行質量的參數,維護人員可以設定系統模擬用戶呼叫的頻率和時間,定時拿到測試報告,及時發現網絡運行中的故障,尤其是人體感知的語音質量故障,在用戶投訴之前就有可能解決問題,它也可以實現7×24h的網絡故障報警。
那么,我們分析一下這兩種維護模式的異同。
3.2 主動式維護和被動式維護
(1)主動式維護模式與被動式維護模式的相同點
兩種維護模式都采取集中控制或集中采集的方式,控制臺都可以在第一時間掌握各個節點的故障信息,為故障排查爭取時間;
兩種維護模式都是7×24h系統,適用于電信運營商的網絡維護。
(2)主動式維護模式與被動式維護模式的不同點
被動式維護模式主要采用監控手段,被動采集信息,可以針對信令網絡(主要是No.7網絡)進行維護,對排查信令故障比較有效;主動式維護模式主要采用測試手段,主動模仿用戶發起呼叫,得到真實的人體感官體驗信息(例如話音質量參數),對排查用戶投訴比較有效。
被動式維護模式是運營商在PSTN系統維護中應用比較成功的系統,PSTN系統采用64kbit/s固定話路,語音質量非常穩定,網絡故障主要集中在信令網絡,因此被動式維護模式在傳統的PSTN網絡比較適用;主動式維護模式,隨VoIP網絡的發展而逐步發展,并在VoIP系統維護中得到廣泛應用,VoIP系統由于采用IP方式,話路帶寬沒有保證,語音質量不穩定,網絡故障主要集中于語音質量問題,因此主動仿真用戶發起呼叫測試的方法,既可以發現信令協議層面的問題,更主要的是它能夠及時發現用戶語音質量的問題,在用戶投訴之前就可以發現問題。
被動式維護模式是事后維護模式,它并不能在VoIP系統中及時發現網絡故障,尤其是用戶的語音質量故障,而是用戶投訴后,在它保存的數據庫中查找該用戶的呼叫追蹤信息,費時費力;主動式維護模式是事前或事中維護模式,它能夠根據網絡語音質量參數的變化,及時發現兩個或多個測試點之間的故障,發出預警,并找到故障點,進行進一步排查,即使在用戶投訴后,也可以及時還原用戶故障并加以排除。
(3)假想的例子
假設某個運營商在某個城市部署了A/B/C三個VoIP局點,或者制改造了核心網部分,并同時部署了主動和被動式維護系統。
某天,A局到B局之間由于網絡數據過載而造成通信故障,用戶感覺語音質量下降嚴重;C局的某個用戶由于自己的VoIP終端問題也感覺到語音質量不好;這樣A/B/C三個局都有用戶來投訴,我們來看看兩種維護系統的表現。
被動式維護系統監測到了A局到B局之間有大量丟包,網絡延遲很大,給出網絡告警,但并不知道用戶那里的話音質量到底是什么樣,只能等待用戶投訴后的描述;A/B局用戶投訴后,維護人員輸入用戶號碼和故障時間到監測系統中進行過濾,找到呼叫追蹤信息,并找到相應的承載話音的RTP流(數據量極大),通過事后分析,確認語音質量(MOS)不好,但究竟哪里出了問題還是一頭霧水。這時C局的那個用戶來了,說他的話音質量也不好,維護人員經過過濾排查,并沒有發現他的呼叫質量有問題,只好再觀察,C局用戶很不滿意地離開了,A/B局的用戶也只是得到了網絡問題的答復而已。
主動式維護系統通過A/B/C三個測試點兩兩的測試(假設5min發起一次呼叫測試),知道A,B局間網絡丟包嚴重,網絡時延較大,用戶通話出現斷斷續續,語音質量嚴重下降,肯定會有用戶投訴,維護人員通過測試報告得到初步結論:網絡故障。對于C局用戶的投訴,由于主動維護系統并沒有得到C局與A,B兩點之間的故障報告,所以懷疑C用戶的終端有問題。根據對C局用戶終端的語音質量測試(系統具備此功能),發現C用戶終端有編解碼問題,換了終端,問題得到解決,C用戶很滿意。A/B局的用戶并不滿意,他們抱怨說,平時打電話質量很好,今天就不行了。于是,維護人員又采用主動式系統,在晚間閑時對A,B間進行了一次100路的性能測試,呼叫一段時間后,出現網絡過載,用戶的話音質量下降,問題再現了!維護人員對網絡優化后,問題徹底解決了。
我們剛剛舉了一個比較極端的例子,事實上,兩種維護模式應該是相輔相成的,運用得體,會起到很好的效果。
(4)實例
某個運營商在某個城市部署了幾個VoIP局點,開始試運營,并在重點局點同時部署了主動和被動式維護系統。
從一開始,就有用戶投訴,他們打電話總有“單通”現象,即一方聽得見對方,但另一方卻什么也聽不見,話音好像只能單向傳輸;由于開始用戶投訴少,運營商并沒有在意,但是隨著放號量的擴大,用戶投訴大量涌現,運營商開始緊張起來,并開啟了主動和被動維護系統(以前并沒有真正使用)。
很快,主動式系統報出了某兩個局點之間的用戶通話存在“單通”現象,運營商半信半疑,找出了被動式系統存儲的RTP話音數據,發現確是只有單向話音流,而并非雙向。
VoIP系統的提供商開始推卸責任,這肯定是網絡有問題。于是,運營商找來網絡測試儀表進行IP網絡檢測,發現網絡很正常。一切的懷疑點都在VoIP系統設備提供商身上,他們只好低頭查找自己的問題,終于在幾天后,發現系統中存在一個BUG,很快“單通”問題得到了解決。從此,運營商覺得維護系統對它還是有價值的。
3.3 結論
(1)對于運營商的傳統PSTN網絡維護,被動式監測系統占優勢。
(2)對于VoIP網絡或PSTN+VoIP混合網絡維護,我們要看具體情況。在網絡部署初期,主動式測試系統占優勢,它不但能夠及時報告網絡損傷和用戶感知的語音質量,還能在用戶投訴后及時再現問題,并可以對用戶終端進行排查,找到問題所在;在網絡逐步走向成熟后,話音質量問題逐步減少,被動式監測系統會發揮更大的作用,因?yàn)檫@時候網絡協議交互方面的維護顯得更加突出。
(3)運營商采用主動式系統和被動式系統維護NGN網絡,如果運用合理,能夠起到相輔相成的作用。
通信世界網(www.cww.net.cn)
