IPTV LAN接入網的網絡解決方案
2007/11/20

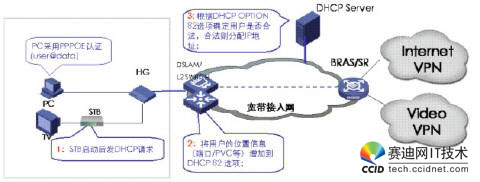

前言圖1 DHCP+認證
當網絡設備收到STB的DHCP請求報文時,需要在報文后添加OPTION82字段,此時有兩種模式進行DHCP+認證,一種是直接把DHCP報文送給DHCP服務器,由DHCP服務器根據OPT82字段來判斷該用戶是否為合法用戶,從而決定是否為其分配IP地址。另一種是DHCP報文先送到BRAS,由BRAS將OPT82字段放到RADIUS的一個子域里,通過RADIUS服務器來進行用戶合法性認證,若用戶合法,再由DHCP服務器分配IP地址。
組播復制

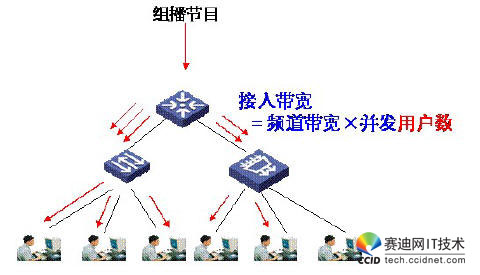

根據樓道交換機支持的能力,組播復制方式可以采用邊緣復制或集中復制。

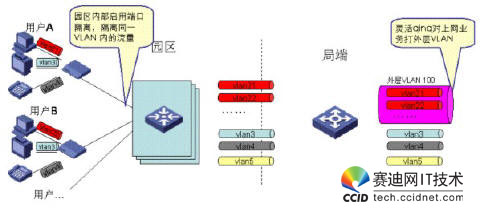

若樓道交換機比較早時,則不能采用PSPV的VLAN劃分方式,而是需要將IPTV用戶分到不同VLAN內,此時采用集中組播復制方式。否則可以采用組播邊緣復制。
通常在組播點播時,若用戶處在不同的VLAN內,則每個VLAN都會有一個組播流,即使用戶點播的是同一個頻道,鏈路上也會有多份相同的組播流,這樣就浪費了大量的帶寬。因此我們引入組播VLAN這個概念,目的就是使用戶共用一個走組播業務的VLAN,組播流只在這個VLAN內傳輸,直到面向最終用戶時才進行復制,從而達到節省帶寬的目的。不管是集中復制還是邊緣復制,都會有一個走組播業務的VLAN,只不過集中復制時這個組播VLAN在園區交換機(集中復制點)上,而邊緣復制則在樓道交換機(邊緣復制點)上。

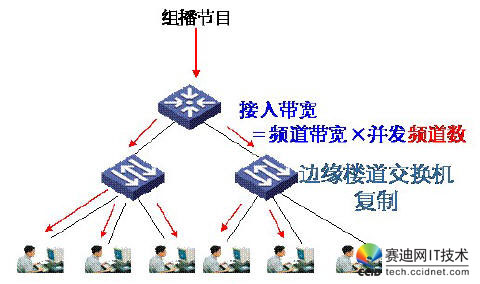

邊緣復制特性:
邊緣復制是在末端L2交換機上實現的特性,其作用有兩個:1 將交換機下用戶VLAN內的IGMP報文轉到組播VLAN內上行;2 將下行組播VLAN內的組播流面向用戶端口復制,此時面向用戶端口出去的組播報文是不帶VLAN
TAG的。
