一種基于軟交換的3G與WLAN互通設計

俞斌 賈雅瓊 曹才開 2007/10/16

  第三代移動通信系統是在第二代移動通信技術的基礎上,引入了通用分組無線業務技術及軟交換等重要技術演進而來的。它具有諸多優點,可以支持多媒體業務,在不同的陸地無線業務接入網有成熟的漫游協議,可以為不同的用戶提供連續的業務支持。但是它也有缺陷:在數據傳輸蜂值時,傳輸速率低。而以802.11標準為主的WLAN具有高傳輸帶寬(802.11系列標準能提供1~54Mb/s的數據傳輸速率)性能。不過它的缺點也很明顯,每個接入點的覆蓋范圍不大,只能適用于公司、旅館、機場等所謂的“熱點”地區。而且不同WLAN業務提供商之間的網絡沒有漫游協議。本文結合第三代移動通信系統和無線局域網的優缺點互補的特點,提出將兩者互通的方案,使現有的無線局域網資源在未來能夠發揮更大的作用,使未來的通信網絡更加完善。

  基于軟交換技術的3G核心網

  3G網絡的發展是在現有的網絡向下一代網絡NGN演進的大背景下進行的,因此3G網絡的演進應符合NGN的要求。NGN是可以提供語音、數據和多媒體等各種業務的綜合開放的網絡架構,有以下特征:采用開放的網絡架構體系,是業務驅動和基于分組的網絡。

  軟交換網絡的主要思想是業務、控制、傳送與接入相分離,各實體間通過標準的協議進行連接和通信,整個網絡分為四個層面:業務應用與支撐層、控制層、傳送層與接入層。軟交換網絡體系結構如圖1所示。

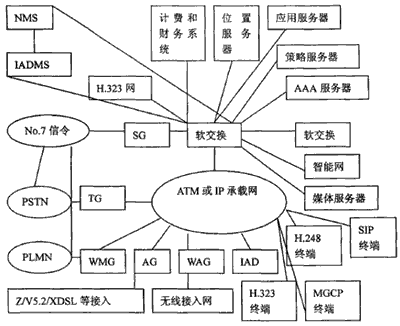

圖1 軟交換網絡體系結構

  3G核心網實現方案的基本思想包括以下幾方面。由增強的GPRS網絡完成對無線接入網的接入并提供IP通道,以使智能用戶終端直接由控制層的軟交換設備進行控制,同時在GPRS網絡之上架構一基于軟交換的IP多媒體子系統,完成對IP多媒體通信的控制和業務的提供。在核心網內部全部基于IP傳送,采用網關體系與傳統的PSTN/ISDN/PLMN等非IP網絡進行互通和轉換。采用基于軟交換的分層網絡結構體系,使控制與承載分離。本文提出的核心網實現方案是根據3GPP R5規范,如圖2所示。

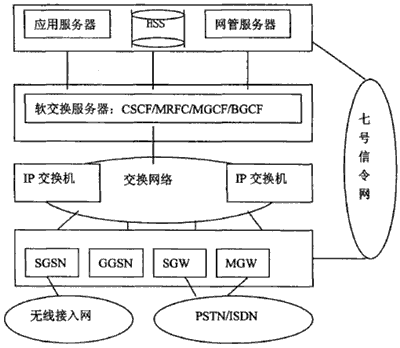

圖2 全IP核心網基于軟交換的架構體系

  無線局域網

  無線局域網(Wireless LAN)是從有線局域網(Wired LAN)延伸出來的一種靈活的數據傳輸系統。它使用無線電射頻(RF)技術來收發數據,通常計算機組網的傳輸媒介主要是銅纜或光纜,構成有線局域網。但是有線網絡在某些場合要受到布線的限制。布線、改線工程量大;線路容易損壞;網中的各節點不可移動。WLAN就能解決有線網絡遇到的問題。

  WLAN利用電磁波在空氣中發送和接收數據,而無須線纜介質。WLAN的數據傳輸速率現在已經能夠達到11Mb/s,傳輸距離可遠至20km。它是對有線連網方式的一種補充和擴展,使網上的計算機具有可移性,能快速方便地解決使用有線方式不易實現的網絡連通問題。與有線網絡相比,WLAN具有以下優點:安裝便捷,使用靈活,經濟節約,易于擴展。

  1997年6月,國際電子與電氣工程師組織(簡稱IEEE)通過了802.11標準,它是IEEE制定的無線局域網標準,主要是對網絡的物理層(PHY )和媒體訪問控制層(MAC)進行了規定,其中對MAC層的規定是重點。IEEE 802.11標準的協議結構如圖3所示。

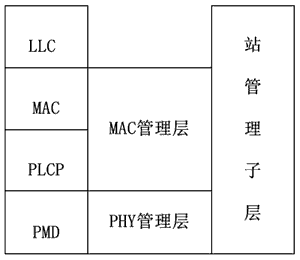

圖3 IEEE 802.11標準的協議結構

  3G與WLAN的互通

  這是一種將移動語音網絡與WLAN互聯的方法。利用SIM卡和UIM卡里存有的全球唯一的WLAN用戶標示和認證密鑰,結合移動網絡完善的認證、計費體系,對WLAN用戶實施有效的管理。用戶上網時,可以通過移動運營商現有的認證計費系統進行認證,用戶上網的費用可以對應到其手機的帳單上,并且在有語音呼入時,會在WLAN終端上有相應的提示,用戶可以有由WLAN終端接聽該語音呼叫或拒絕等多種選擇。該體系結構有兩個特點:利用SIM卡或UIM卡的WLAN用戶標識和認證密鑰對WLAN終端進行有效控制;利用了移動語音網絡的數據業務網絡部分。

  圖4為基于軟交換技術的3G與無線局域網的互通原理圖。無線3G分組網絡通過VoIP網絡連接到PSTN或PLMN,SGSN/GGSN通過IP將來自RAN的信令傳遞到多媒體服務器/應用服務器(MMCS/MMAS),它們提供了與MSC服務器相同的功能。MGS執行通過SG與PSTN或傳統PLMN的信令。來自RAN的媒體以RTP包的形式通過SGSN/GGSN傳遞到MG。

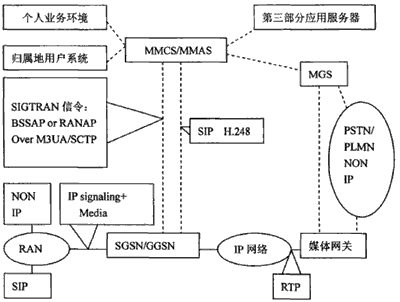

圖4 3G與WLAN互通原理圖

  局域網仿真技術

  因為在WLAN與3G的融合方案中,ATM是面向有連接的,而UDP是面向無連接的。要實現從面向無連接向面向有連接的過渡,就要采用局域網仿真技術。

  為了完成仿真局域網的功能,ATM局域網仿真技術在ATM網絡的適配層與傳統局域網高層協議之間加入了一層協議功能,稱為局域網仿真層(LAN Emulation Layer)。這一層向下利用第5類ATM適配層(AAL5)的功能,而向上所提供的服務則模擬局域網協議體系中的媒體訪問(MAC)子層。發送端的高層發給MAC子層的數據與控制信息由LE層轉換成可被AAL5識別的格式。通過ATM網絡來透明傳送,接收端的LE層將AAL5收到的數據轉換成MAC服務數據單元的格式交給高層。ATM局域網仿真技術選擇MAC子層界面作為LE層仿真的接口,是因為這樣可以為各種局域網(包括傳統局域網與ATM局域網)提供統一的MAC服務接口,同時在這一層上局域網間的互連可以由網橋?qū)崿F(xiàn),比路由器實現更簡單。ATM局域網仿真的協議棧如圖5所示。

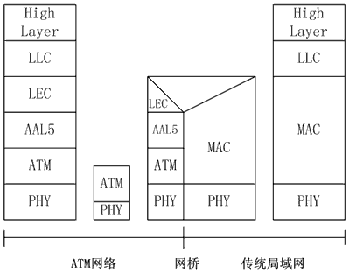

圖5 ATM局域網仿真協議棧

  實時傳輸協議

  RTP是針對實時多點多媒體會議而設計的實時傳輸協議,它提供了端到端的實時媒體(交互式音頻和視頻)傳輸服務。RTP是運行在UDP上的傳輸層協議,以便利用UDP的多路復用、檢查和服務。然而RTP也可以和其他適當?shù)南聦泳W(wǎng)絡和傳輸層一起使用。RTP本身不能提供任何保證及時提交的機制,也不提供其他服務質量(QoS)的保證,而是依靠下層服務完成這些任務。它既不保證提交,也不防止錯序提交,還不假設下層基礎網絡可靠而且按序提交分組。RTP當中包含的順序號允許接收方重建發送方分組序列,但是,在視頻解碼中,順序號也可能用于確定分組的適當位置,從而不必按序解碼分組。RTP的應用框圖如圖6所示。

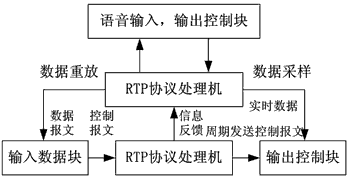

圖6 RTP應用框圖

  結束語

  本文提出了一種結合3G和無線局域網的功能特征,將兩者互通起來的方案。這樣可使二者優缺點實現互補,既解決了3G傳輸速率低的問題,又解決了無線局域網覆蓋面積小的問題,可使現有的無線局域網絡在將來發揮更大的作用。
