IPTV終端中間件的研究

2007/07/13

• 實現IPTV終端與IPTV系統平臺的互連互通，方便引入多家終端廠商。


• 屏蔽上層應用與終端底層硬件和基礎軟件，使得同一應用在不同的機頂盒上提供相同的用戶體驗。


• 為應用開發商提供一致的API（應用程序接口），方便應用的移植，縮短各種第三方應用推出的時間周期，減少開發費用。

(點擊看大圖)

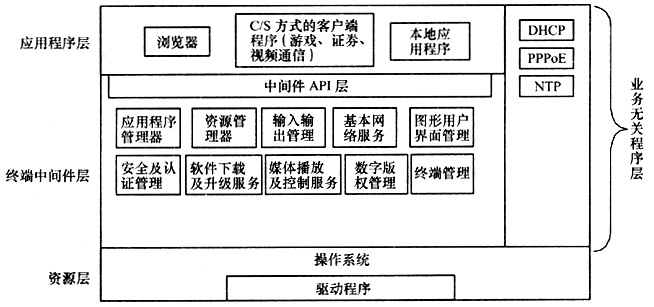

圖1 基于中間件方式的IPTV終端軟件架構

　　資源層：包含操作系統和硬件驅動程序。資源層透明地將各種資源提供給終端中間件層。

　　終端中間件層：終端中間件層是隔離上層應用程序與底層操作系統及硬件的軟件適配層，向下有針對不同操作系統和硬件的接口，即中間件可移植層；向上可提供與底層資源無關的支持各種上層業務應用的API，即中間件API層。中間件本身的功能由一組中間件核心模塊實現。對中間件層的詳細描述見§3.2。中間件層提供了一個統一的底層資源層抽象視圖，應用程序不直接訪問資源，而是通過中間件層實現對資源的調用。

　　應用程序?qū)樱簽橛脩?hù)提供IPTV的各種業務、基于機頂盒的各種應用。應用程序分成3大類：

　　瀏覽器及B/S方式的各種應用。瀏覽器又分兩種情況：通用瀏覽器及定制的瀏覽器。EPG的呈現可以采用通用瀏覽器，也可以采用定制的瀏覽器（如微軟IPTVe的實現方式）。增值應用一般都基于通用瀏覽器，采用B/S方式開發，這是目前實現IPTV增值業務的最主要方式。通過對瀏覽器提出要求，如支持JavaScript、Flash插件，能通過插件方式調用IPTV系統的音視頻播放能力等，可以豐富B/S方式應用的表現能力。但是，B/S方式可實現的功能有限，請求/應答的模式使得交互速度也受到限制，例如，很多游戲都無法通過B/S方式實現。所以，開展IPTV增值業務必須發展C/S方式的客戶端程序。

　　C/S方式的應用程序。C/S方式的應用程序直接與服務器端交互，實現各種應用，適合于實現無法通過B/S方式實現的游戲、證券等應用。這種方式為IPTV增值業務及融合業務的發展提供了無限的想象空間。但目前受制于機頂盒的軟硬件能力，以及客戶端程序在機頂盒上移植的難度，這類應用的開發周期很長，無法滿足業務發展的需求。

　　本地應用程序。不需與服務器端交互的本機應用，如：本機游戲、用戶收藏夾、本地通信錄等。

　　業務無關程序?qū)樱喊�括各種直接運行在操作系統之上，與IPTV業務無關的程序，如DHCP、PPPoE接入認證程序等。程序直接運行在OS之上，可以提高運行效率。這些程序與終端中間件軟件一樣，在引入新的機頂盒時要進行移植，但這些程序通常具有業務無關性，遵循通用的接口協議，因此能做到快速移植。

3.2終端中間件模塊結構

　　IPTV終端中間件層的軟件又分為以下3部分。

（1）中間件可移植層

　　可移植層被用來與第三方機頂盒集成，任何第三方的機頂盒，只要實現了本層軟件，終端中間件和中間件層支持的所有應用程序就可以運行在該機頂盒上，不需要對不同的硬件和操作系統再進行適配。

　　中間件可移植層包括系統抽象層和接口抽象層。系統抽象層負責對操作系統進行抽象，封裝了所有的通用操作，包括任務、定時器、消息隊列等，以及一些公共的數據結構，如隊列、堆棧等，屏蔽了操作系統。接口抽象層負責對底層硬件平臺進行抽象，封裝了所有底層硬件平臺和接口設備的操作和接口，包括Flash、RAM、鍵盤、鼠標、遙控器等，屏蔽了底層硬件。

（2）中間件API層

　　API層將機頂盒中間件核心模塊提供的能力封裝成統一的API。開放給CP/SP，供CP/SP在開發業務應用時調用。CP/SP只需根據API實現應用，而不必去考慮機頂盒具體如何實現這些API封裝的功能。API層的存在降低了CP/SP開發應用程序的門檻。

　　中間件API層的API分成兩類：一類API將底層資源所能提供的能力進行封裝；另一類API將終端中間件直接與服務器端交互的能力進行封裝。

（3）中間件核心模塊

　　根據IPTV業務開展的實際需求以及中間件架構技術實現上的需求，IPTV終端中間件至少應具有以下核心模塊：

• 應用程序管理器。負責應用程序的初始化，啟動應用程序，管理所有應用程序的生命周期，包括彼此之間的相互操作，便于各種應用程序能夠協調地執行。



• 資源管理器。負責管理和調度應用程序使用的各種底層資源及它們的狀態。底層資源包括：如硬盤、內存、外設等硬件資源，文件系統、定時器等軟件系統資源。



• 輸入輸出管理：與紅外遙控器、鍵盤、USB接口、音視頻輸入/輸出接口等有關的各種輸入輸出事件的管理。



• 基本網絡服務。調用操作系統層實現的各種網絡傳送協議，控制音視頻數據的傳送方式以及收集信息以提供服務質量（QoS）保證。

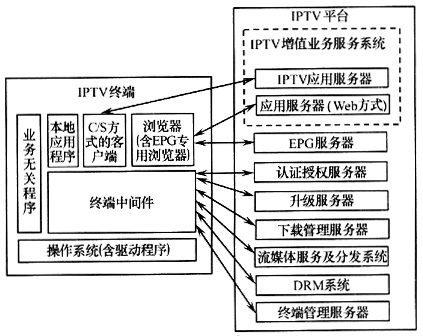

圖2 IPTV終端中間件與服務器端的接口

4、IPTV終端中間件設計、實現、應用中的關鍵點

　　IPTV終端中間件是業界關注的熱點之一，終端中間件標準領域的研究也十分活躍。但是，要使IPTV終端中間件從研究走向真正的應用，從標準變?yōu)閷?shí)際的產品，還有很多問題有待解決。

　　從IPTV業務發展、運營的角度，IPTV終端中間件設計、實現、應用中應關注以下3點。

4.1終端中間件的開發推廣需要依賴于完善的商業模式

　　終端中間件的商業模式的設計側重于兩方面：

• 通過合理的商業模式推動軟件開發商進行中間件的開發工作，推動平臺廠商采納中間件方案，配合中間件的開發。



• 通過合理的商業模式引導終端廠商、應用開發商使用終端中間件。終端中間件的推廣不能僅提供一個終端中間件軟件，而是要推廣一系列的軟件、標準、工具。

• 為設備制造商提供中間件客戶端軟件、應用程序開發平臺、移植工具、測試工具、技術支持、業務開發支持以及設備規格/產品路標的相關咨詢服務。



• 為應用開發商和內容提供商提供SDK和開發工具，以及應用程序測試支持、應用程序發布管理、應用程序銷售報告。



• 為運營商提供由運營商控制和管理的應用程序下載管理系統。

• 軟件層次維度。首先開發中間件核心模塊和實現中間件API層，第二階段再實現中間件可移植層。即：首先保證應用程序只開發一次。使應用程序開發商不需考慮終端底層軟件和硬件的差異性。此時，中間件本身需要有不同的版本，分別針對不同的終端底層軟件和硬件。



• 功能模塊維度。首先開發應用程序管理器和軟件下載及升級服務模塊，以及資源管理器、圖形用戶界面管理等與調用底層資源密切相關的模塊，實現C/S方式客戶端程序的自由加載和運行。支撐IPTV增值業務的快速開發。
