中興通訊軟交換助力虹橋機場交換網絡“軟”著陸
2009/10/13
15年交換網絡呼喚升級
作為上海第一個民用機場以及中國內地三大國際航空港之一,上海虹橋機場年旅客吞吐量高達三千萬人次,但就在虹橋機場繁忙和輝煌的背后,一張程控交換網絡已經使用了近15年之久,在網運行的設備也已經接近替換淘汰年限,不堪重負的交換網絡在業務的驅使下升級迫切。
對于虹橋機場交換網絡升級,需要新建設的軟交換網絡能夠在原有程控交換網絡的基礎上平滑演進,穩步升級替換,使整個網絡改建工程能夠有序的實施。逐步實現新建設的軟交換系統替換原有程控交換網絡下的18000線用戶。經過多方比較和考核,上海虹橋機場最終選擇了由中興通訊推薦的先進軟交換技術,在此基礎上建設一套新的程控交換網絡,以提供更加豐富的業務,成功實現交換網絡的“軟”著落。
走近軟著落網絡
虹橋機場程控交換機新建和擴容項目,實際上是一個包含多業務的項目和系統,即以數據網絡作為基礎承載平臺,軟交換作為核心技術,為用戶提供了豐富的業務,很好地解決了話音、數據業務的融合。

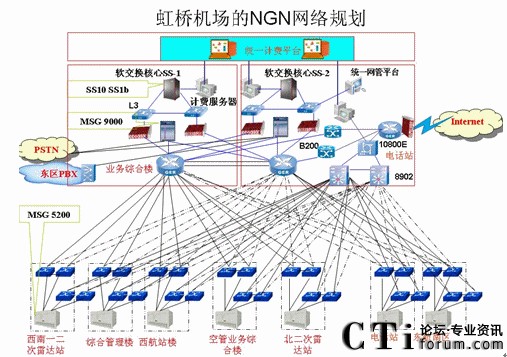

網絡拓撲如下:
整個系統方案設計突出層次化、模型化、高可靠性的原則,確保網絡在具有高性能、高安全可靠性的同時具有良好的前瞻性和持續發展性。
中興通訊將整個系統分為多個部分,主要包括了數據承載網絡系統、NGN語音系統等,承載網是NGN系統的基礎,NGN語音系統是通訊網絡的核心應用。另外還涵蓋了業務和其他配套系統設計方案。
該系統的數據承載網,中興通訊主要采用兩層結構,雙星形架構,每臺接入設備到核心設備都提供冗余備份鏈路,核心設備主備使用。
3臺ZXR10 T1200電信級高端路由器作為核心路由設備,2臺承載接入層上行的語音業務,互備使用;另外一臺作為ADSL數據業務核心路由器,為全局上網業務提供連接運營商IP公網的出口。
38臺ZXR10接入交換機,用于8個機房AG的接入和10處IP電話接入。每臺AG上聯4臺接入交換機,其中2臺語音接入交換機接入語音業務,一主一備;另外的兩臺數據接入交換機接入ADSL數據業務,而IP電話接入交換機直接上聯核心路由器,在承載網的接入層實現語音業務和ADSL數據業務的物理分離,保證了語音業務的安全可靠性。
NGN 語音系統采用基于全IP的軟交換網絡架構。在此網絡架構中,核心控制層面采用大容量軟交換控制設備:ZXSS10 SS1b,單套設備最大可以支持600萬用戶;本期項目中兩套ZXSS1b硬件各配置可支持5萬語音用戶(硬件本身實際可支持10萬AG語音用戶),軟件license各配置1.6萬用戶;同時配置大容量中繼/信令網關MSG9000兩套(MSG9000可最大支持33.6萬中繼),本期配置的MSG9000支持PRI和七號信令,各配置32條七號64k信令和32條PRI信令,同時各配置64E1;對于用于模擬用戶和DSL用戶接入的接入層設備,采用中興通訊MSG5200,該設備可支持普通、反極性等模擬用戶,可支持ADLSL2+、VDSL2等寬帶接入用戶,中興MSG5200可支持自交換功能,在接入層網元節點和控制層節點連接故障時,獨立完成語音用戶的內部互通。
綜合業務接入網關ZXMSG 5200,主要用于將普通電話通過雙絞線接入IP網絡,實現VOIP業務和ADSL接入。該項目中,西區6個站點配置MSG 5200,合計提供8000線模擬用戶和500路ADSL接入;東區2個站點配置MSG 5200,合計提供8000線模擬用戶和1000路ADSL接入。
邊界網關設備ZXSS10 B200,放置于基于公網地址的運營商業務網與基于私網地址的用戶駐地網之間,主要用于公網軟終端用戶或者IAD用戶接入到私網中,使用戶在公網中也能如在似網內用戶一樣,享用各種業務。在該項目中,配置兩套B200,電源板、主控板、處理器板皆采用主備配置,接口板配置2GE光口和8FE電口。
在核心側同時配置一套綜合網管系統:NetNumen N31,實現對全網網元的綜合管理。其可管理的網元設備包括:SS1b、MSG9000、B200、MSG5200及相關數據設備。
對于計費,本期項目中配置的2臺核心控制設備:SS1b負載均衡運作,相互容災。每套SS1b配置一套計費服務器,分布實現對本區域內的用戶話單的記錄和匯總,按類放置后,可由計費中心通過FTP等方式定期讀取。
本期項目中配置的計費平臺可對計費服務器話單進行讀取,同時按照特定計費策略進行計費。
在該軟交換平臺之上,通過部署中興的業務產品為用戶提供彩鈴、語音信箱、改號通知音等新業務。
軟著陸“軟”在何處
1,綜合的通信網絡系統。
系統覆蓋IP網絡承載產品、軟交換系統產品、綜合接入產品、智能業務產品、電源產品等設備;通過清晰的網絡架構靈活的進行業務部署和網絡管理。
2,分層高可靠的網絡結構
ZXSS10軟交換體系采用分層的體系架構,各層之間通過標準接口進行互連,這使得每一層的功能在具體實現上是相互獨立,互不影響的,任一層的設備的升級改造不會影響到其他各層的正常工作。
3,靈活擴展能力
ZXSS10軟交換體系架構不僅允許業務通過多種物理網關來實現,而且支持LAN、HFC、DSL等各種網絡環境用戶的接入,這就為網絡的建設提供了多樣的解決方案。企業完全可以根據自己的需要和現有的網絡資源來選擇不同的組網方式,以達到最佳的利用率并保證網絡的可持續發展。
從另一方面來說,ZXSS10軟交換體系對新業務實現的簡潔性和快速性,使得業務提供成本更低,減少了網絡運營的長期投入成本。
4,強大的業務提供能力
ZXSS10軟交換系統通過以下三種方式實現業務:
直接由軟交換控制設備ZXSS10 SS1提供PSTN基本業務、補充業務以及點對點的視頻業務。
通過與現有智能網SCP互通,充當虛擬SSP,從而實現現有的傳統智能業務。
通過支持應用服務器,實現IP增值業務、智能業務、多媒體業務、企業信息化業務、辦公自動化業務等,還能實現多種業務的組合及定制。
其中第三種業務提供方式是軟交換網絡所獨有的業務提供方式,由于可以提供開放的業務接口,屏蔽底層網絡的復雜性,便于業務的快速生成以及大規模配置,而且成本低廉,具有最佳的業務擴展性和發展前景。
5,基于策略的運行支持系統
基于策略的運行支持系統是軟交換的一項關鍵技術,軟交換采用了一種與傳統OAM系統完全不同的、基于策略(Policy-based)的實現方式來完成運行支持系統的功能,按照一定的策略對網絡特性進行實時、智能、集中式的調整和干預,以保證整個系統的穩定性和可靠性。中興通訊軟交換體系的策略管理的主要功能:話務擁塞控制功能、業務質量控制功能、路由動態調整功能、故障管理/故障恢復功能、告警功能。其主要突出特點是:
集中性:集中處理維護管理,有利于整個網絡的統一協調管理,實現整個網絡的話務負荷控制和業務質量控制。
智能性:根據預先定制的策略,綜合全網因素,自動進行網絡管理和操作。
靈活性:管理策略可以編程定制,靈活性較大,可動態加載。
6,統一的網管能力
軟交換系統的網管可以統一管理中興的軟交換系統核心網、接入網以及IP承載網的產品,網絡管理便捷靈活。
CTI論壇報道
