阿爾卡特朗訊IMS解決方案：引領通信新時代

于海洋 2007/11/16

圖1 IMS融合解決方案框架

IMS融合解決方案的映射

　　IMS的網絡架構可以劃分為4個主層和1個子層。從下至上依次為連接層、會話質量和安全子層、會話控制層、業務能力層和業務應用層。阿爾卡特朗訊IMS融合解決方案與IMS網絡架構每一層的對應關系如圖2所示。其中有些網元實現了涉及兩個相鄰層面的邏輯功能。

　　連接層是IMS連接各種不同接入網絡的層面，也是IMS網絡與其他網絡在傳送層互通的層面。

　　會話質量和安全子層負責基于業務的接納控制、資源管理、接入鑒權、分組過濾控制、信令安全等功能。

　　會話控制處理IMS的信令交互。它不僅處理IMS網絡內部和IMS網絡之間的信令交互，還負責處理IMS與其他網絡間的信令交互及轉換。

　　業務能力層著重業務和網絡公共特性的實現、業務組合和互通、業務數據管理和業務開發，為豐富業務和應用提供有效支持。

　　業務應用層包括IMS基本的語音、消息和多媒體業務外，還包括了擴展的各類面向大眾和企業市場的社團通信，信息、娛樂等多媒體業務和應用，其中包括運營商自己提供的業務和由第三方業務提供商提供的業務。

阿爾卡特朗訊IMS產品系列

　　（1）媒體網關和分組網關

　　阿爾卡特朗訊媒體網關分為接入媒體網關（A-MGW）和中繼媒體網關（T-MGW）分別處理模擬信號和TDM編碼到RTP分組流的轉換。分組網關支持流量控制、NAT穿越、分組過濾及資源使用測量等功能，負責不同IP網絡間的互通。網關還負責媒體的轉換，支持PSTN、3GPP/3GPP2、VoIP網絡的互通。

　　（2）會話管理和網關控制

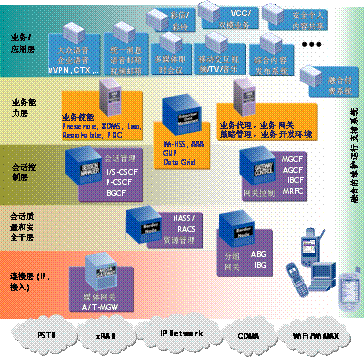

圖2 IMS融合解決方案的映射關系

　　阿爾卡特朗訊會話管理實現IMS的P-CSCF、I/S-CSCF和BGCF的功能，網關控制包括MGCF和IBCF。會話管理支持2G/3G的GGSN、CAMD的PDSN、WLAN的PDG、固定有/無線的ABG的接入和會話處理。網關控制MGCF負責與傳統交換網絡PSTN和PLMN的互通，IBCF負責與VoIP網絡、IMS網絡和其他基于IP的多媒體網絡互通。接入網關控制實現電話仿真系統的功能。它控制A-MGW接入傳統固定終端，通過IMS的電話業務服務器提供各類電話基本業務和補充業務。

　　（3）網絡附屬控制和接納資源控制

　　阿爾卡特朗訊用戶業務控制器負責網絡附屬控制中的地址管理和接入鑒權功能，會話代理負責用戶位置管理功能。阿爾卡特朗訊資源管理完成基于策略的接納控制和資源管理功能。

　　（4）業務發布環境

　　阿爾卡特朗訊業務發布環境是由業務使能、業務代理、業務策略管理、智能業務網關以及業務開發工具（SDK）所組成開放環境。業務使能包括3GPP、OMA定義的如呈現、XDMS、IM、PoC、Reachability等標準業務使能，還可以加入特定的業務使能以及組合業務使能。業務代理支持不同業務的傳遞、交互和組合。它不僅適用于各種IMS業務間的組合，還支持IMS與其他域的業務組合。業務策略管理實現業務規則和業務邏輯相分離，能夠在業務中靈活地加入用戶的喜好和運營商制定的規則。智能業務網關實現開放業務架構（OSA），提供ParlayAPI。業務開發工具是一個提供了完備的各類插件，便于快速增加新業務的集成開發環境。

　　（5）用戶數據管理

　　阿爾卡特朗訊用戶數據管理是支持IMSHSS、GSMHLR、CDMAHLR、UMA、WiFi、WiMAX等的集成用戶數據管理系統。其AAA功能為數據網絡用戶提供了單點鑒權和授權功能。其DataGrid和GUP功能支持網內和網間不同用戶數據的集成、共享和統一管理。

　　（6）應用和業務

　　阿爾卡特朗訊提供了豐富的應用和業務解決方案，包括IMS的業務和跨網業務。

• 基本業務和應用：電話應用服務器提供基本電話和各種補充業務；PushtoTake、Pushto Show等Push to X業務；呈現、群管理、智能通信路由、即時消息應用服務器；雙模電話業務，VCC應用服務器



• 社團通信業務和應用：多媒體即時會議系統；語音VPN，虛擬辦公、虛擬PBX、IPCentrex，移動PBX；IP呼叫中心、語音導航。



• 消息類業務和應用：下一代消息業務發布平臺：提供從語音消息到消息統一消息、從移動數據到豐富媒體的混合內容；SMS、MMS、VideoMail、可視消息、Pushtoemail、IM。



• 信息娛樂類的業務和應用：彩鈴、彩像、移動視頻/TV/音樂流業務；綜合內容發布系統，支持所有的內容和媒體類型，包括內容、合作伙伴、用戶、版權和終端管理等功能，可以組合業務使能提供各種混合和融合的個性化多媒體業務；安全的個人內容共享業務：跨越多種多媒體設備（如手機、桌面、PDA、TV等）的內容共享，呈現管理和內容同步；IPTV,MobileTV。

• 符合3GPP、3GPP2、ETSI/TISPAN標準，支持各種有線/無線接入方式；



• 靈活的會話管理、網絡控制及媒體網關，電信級硬件平臺，具有極強的組網能力和可擴展性；



• 支持不同的商業模型實現業務和網絡的平滑過渡，有效保護運營商現有和未來的投資；



• 豐富的業務覆蓋了個人、家庭和商業市場的語音、數據、視頻和多媒體的各種應用；



• 統一的網絡管理、運營支撐系統；



• 阿爾卡特朗訊全球服務的經驗，是實現IMS融合網絡的強大保證；



• 在融合應用和終端設備方面的眾多合作伙伴，構成了完善的生態系統。為運營商提供端到端解決方案。

• 統一用戶數據庫服務器：數據網格（datagrid），統一管理同一網絡的不同設備中用戶數據的數據集成技術；GUPster（genericuserprofile），跨網絡邊界共享用戶數據信息；COPS（common operations）技術，“呼叫控制”和“數據控制”相分離，協議模塊化，有效地實現協議互通。



• Vortex規則引擎：貝爾實驗室策略管理專利技術，滿足融合業務個性化、提高運營商新業務開發靈活性的電信級策略引擎，應用于網絡的各個層面的策略管理；



• 業務代理：根據不同策略（網絡負載、用戶狀態、位置等），用戶喜好或業務關聯，基于多會話的動態實現多業務交互；



• SIP-AssistTM：不同功能模塊間通過SIPia（SIPinternalAPI）總線上的二進制SIPia消息進行通信，極大地提升了通信效率，使容量提高40%；



• IMS安全模型：基于貝爾實驗室提出的ITU-TX.805端到端安全模型為IMS提供保障。
