概述

  個性化回鈴音業務也稱為彩鈴業務 (Color Ring Back Tone),就是為用戶提供個性化的回鈴音。用戶定制了該項業務后,當其他主叫用戶撥通該用戶時,聽到的將不再是單調乏味的回鈴音,而是該用戶定制的個性化的回鈴音。個性化的回鈴音可以是任何音頻信號,如音樂、廣告、錄音等。

  用戶可以通過IVR、Web、WAP、SMS等多種方式進行業務注冊、管理和定制鈴聲,可以選擇一段系統預設置好的音樂,也可以通過網站下載樂曲,甚至可以自己動手錄制一段音樂或提示音內容。用戶在定制時可以選擇一個或多個美妙回鈴音,如按不同的時間、不同的來話。系統會根據這些組合作出智能的選擇。

工作原理
  彩鈴業務的實現主要有二種方式:一種是基于交換機的方法,另一種是基于智能網的方式。兩種方式各有利弊,在業務開展初期,為快速推出業務,較多的采用智能網實現方式;面對市場的迅速發展,對系統容量需求的快速增長,更多的采用交換機的實現方式。下面分別介紹這二種方式的工作原理。

基于智能網的方案

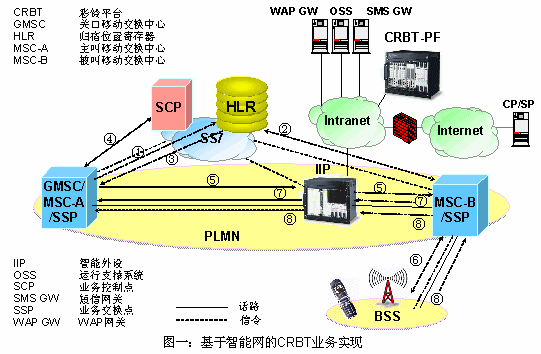

  該方案是通過SCP控制SSP,利用IIP橋接呼叫,由IIP根據主被叫邏輯關系控制回鈴音的播放,從而實現CBRT業務。如圖所示。


  關口移動交換機或主叫移動交換機(GMSC/MSC-A)收到來自它網或移動主叫用戶的呼叫請求,向被叫所屬的HLR發送消息Send Routing info,請求被叫用戶的路由信息。
  1. HLR向被叫當前所在的VLR_B發送 Provide Roaming Number,請求漫游號碼。VLR_B分配漫游號碼,并向HLR回消息Provide Roaming Number ack。

  2. 若被叫是CRBT業務用戶,則HLR返回的消息帶有SCP地址和業務碼的簽約信息T-CSI。

  3. GMSC/MSC-A觸發SCP,SCP收到業務請求后選擇對應的IIP并下發帶路由前綴的Connect消息,指示GMSC/MSC-A將呼叫路由轉向IIP。

  4. GMSC/MSC-A發送請求到IIP,IIP向MSC-B發IAM轉接該呼叫,并且根據主被叫號碼的邏輯關系選擇個性化回鈴音。此時IIP同時設定和管理了兩個通道:GMSC/MSC-A-IIP 和IIP-MSC-B。

  5. 被叫MSC發Paging 尋呼消息,被叫終端返回Paging Resp.尋呼響應;

  6. MSC-B向IIP回ACM,IIP向GMSC/MSC-A發ACM并播放個性化回鈴音;同時屏蔽從被叫端局發送過來的普通回鈴音。

  7. 被叫應答后,MSC-A向IIP發應答消息ANC;IIP收到ANC后停止播放回鈴音,同時向GMSC/MSC-A發送ANC,形成主叫和被叫的通話連接,主被叫用戶進入正常通話。
  智能網方案對現有的網絡改動較小,可以快速開展彩鈴業務。但是,在現有的智能網網絡條件下,該方案會造成話路迂回,占用過多的中繼資源;而且整個呼叫過程中都要占用CRBT-IP,容易造成話務負載過大,限制了CRBT業務的用戶數量。

基于交換機的方案
  該方案主要由 "交換機+彩鈴系統"組成,通過對MSC和HLR的改造,修改交換機的呼叫處理流程,在交換機內部識別處理彩鈴呼叫;而彩鈴系統執行控制邏輯,為用戶提供個性化回鈴音和用戶管理,實現彩鈴功能。根據觸發彩鈴業務的交換機不同,可分為主叫交換機觸發方式和被叫交換機觸發方式。下面介紹被叫交換機方式。

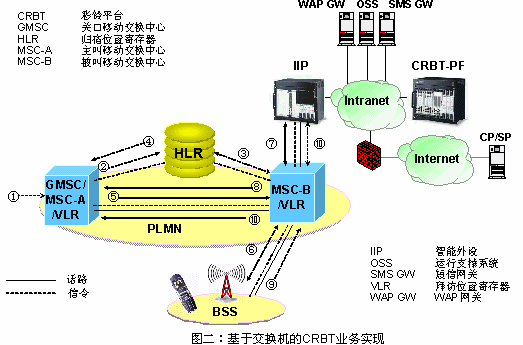

  設定被叫為移動用戶,登記并激活了CRBT。處理步驟如圖二所示。
  交換機方式的優點是IIP的資源利用率比較高,業務實現徹底、接續速度快,避免過多占用話路中繼的問題,整個網絡的資源利用合理。與其他大量的增值業務組合運營時,沒有呼叫處理上的負面影響。但它需要對所有的交換機進行升級改造,網絡改造成本較高。
CRBT系統及實現
  CRBT系統由兩大部分構成,增強型獨立IP設備(CRBT-IIP)和CRBT管理平臺(CRBT-Plateform)。它們均適合采用基于CompactPCI開放式標準架構的解決方案。CRBT-IIP設備
  IIP是CRBT系統中的的信令接續、呼叫控制單元,與MSC之間通過TUP或ISUP信令連接交互;還完成鈴音的請求、發送、保存功能,。其結構如圖三所示。


CRBT-Plateform設備

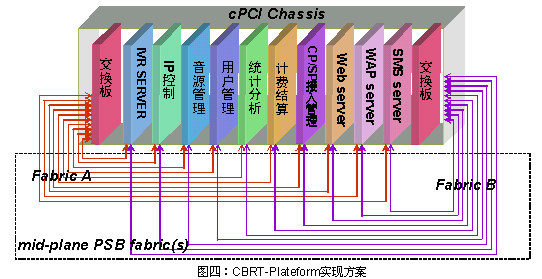

  CRBT管理平臺,提供用戶數據管理、業務數據管理、鈴音的播放控制、CP/SP接入管理、CP/SP的音源上傳、音源的管理、計費結算、與SMSG/WAP-GW/OSS等系統的接口主要功能。由多個互聯的模塊所組成。其結構如圖四所示。

各模塊的主要完成如下功能:


凌華系列產品的選擇

  凌華科技為智能網設備、增值業務平臺、刀片式服務器等模塊化構件提供了H.110、cPCI、PICMG 2.16等多種產品系列。凌華產品優越的性能、高可靠性、及完善的服務體系是業界高性價比的優選產品之一。凌華不僅可以提供典型配置的解決方案,而且可以按不同容量和可用性要求選擇不同的配置,滿足不同情況的設備要求。
  根據不同的容量要求, 凌華有ADLINK 14槽cPSIS-3300 或8槽系統cPSB-880、cPSB-800等系統平臺;刀片式服務器有cPCI-6840 1.6GHz Pentium® M 處理器板、cPCI-6860雙Xeon處理器板、cPCI-6765A LV Pentium Ⅲ處理器板等可供選擇。

結論

  彩鈴業務以其時尚、新穎、不受終端限制、體現個性化的特點受到了眾多年輕時尚用戶的追捧,作為話音業務的一項增值服務,成為繼短信之后的又一個利潤增長點,是一項有發展?jié)摿Φ脑鲋禈I(yè)務。模塊化通信組件的解決方案投資低,見效快,性能穩定和擴展性強的優點,符合當今發展趨勢,解決了以往高開發費用和長開發周期的困難,使開發者可以把注意力集中在業務處理上。它的出現正越來越多地成為電信設備制造商,增值業務提供商和系統集成商的首選。

凌華科技公司供稿 CTI論壇編輯
