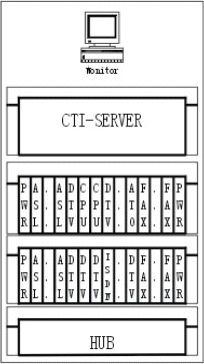

1.總體結構
1.1 4K×4K數字程控交換網，背板總線式交換機結構。 標準機架式結構，所有模塊熱插拔、熱備份。
1.2 主控CPU、內部交換網、系統時鐘、七號信令控制模塊、鈴流、二次電源、CTI-SERVER均可雙備份。
1.3 內嵌式操作系統，內嵌工業用CPU。全分布式控制，故障分離。
1.4 結合以太網技術，每個模塊提供10M帶寬，保證通訊暢通。交換網和以太網 雙網合用，實現數據處理的高效性、合理性、靈活性。
1.5 主控系統軟件可通過LAN下載升級，主控系統通過LAN和SERVER交互語音、傳真、數據。
1.6 百兆網、千兆網、LAN SWITCH的帶寬是本機實現幾乎無限量擴容的堅強保證。
2 單板原理框圖
2．1 *提供時鐘、交換、主控。 *可實現CPU、時鐘、網絡、七號信令多鏈路冗余備份。 *支持256×256（Ⅰ型）全交換
*512×512（Ⅱ型）全交換 *4096×4096（Ⅲ型）全交換 熱插拔

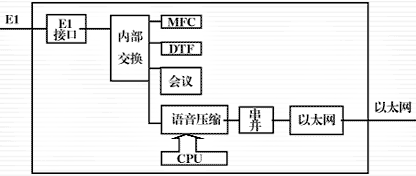

2．2 DTV板結構
*單板高度集成，模塊化簡單疊架即實現擴容。
*提供高陰模塊，可實現監聽功能熱插拔。
*集成32路錄放音，32路DTMF，30路會議等強大功能。

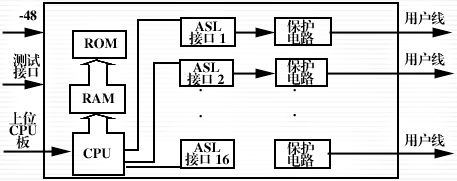

2．3 ASL用戶板結構
*單用戶板有16條用戶線。
*采用-48V供電，75V、25HZ標準鈴流，傳輸距離遠達五公里。
*防雷擊，過壓、過流保護電路，可保證風雨無阻高枕無憂。
*用戶線測試接口，可對線路各項參數進行測試，可熱插拔。

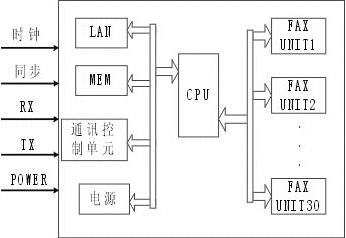

2．4 FAX板結構
*高集成度，單板支持30路傳真。
*支持傳真監聽。
*熱插拔。

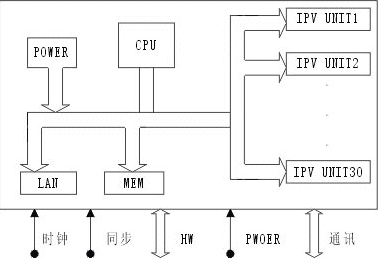

2．5 IPV板結構
*高集成度，單板支持30路IPV。
*實現遠端專家咨詢，集中座席管理
*簡單路由設定
*熱插拔

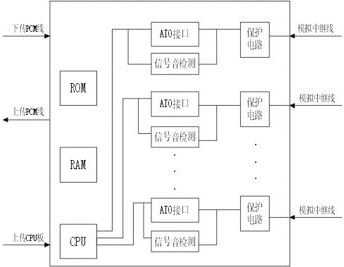

2．6 AT0板功能
*單AT0板支持16條模擬中繼線。
*兩極防雷擊保護電路，有效防護系統免遭雷擊。具有極性轉換監測功能
*可檢測話路信號音忙音、回鈴音、撥號音。熱插拔。

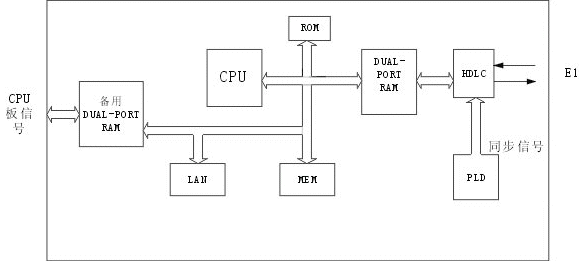

2.7 ISDN板結構
*熱插拔.單板支持32路
*ISDN-channel處理.
