融合通信在奧運酒店的部署及應用
2008/04/01

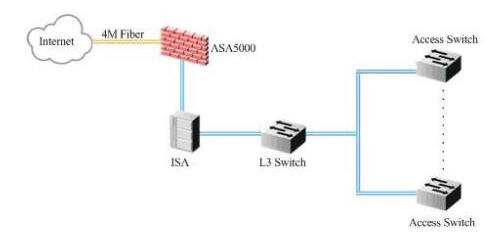

隨著北京奧運會的正式開幕,來自世界各地的運動員以及來自各地的游客們,都會入住到體育場周圍酒店的每一個房間。特別是豪華型酒店,入住的大都是商務人士,網絡、電話的應用需求都非常大,如何將有限的網絡帶寬進行有效利用,不僅僅滿足商務人士的應用需求,還要滿足用戶使用的穩定性。另外就是電話的需求,雖然各運營商的語音資費經歷過多次調整,已經便宜了很多,但是話務量的增加,無形中還是會給酒店帶來一筆不小的支出,因此怎樣在不影響服務質量的前提下,降低運營成本、節省開支也是需要考慮的一個重點。而VoIP作為一種高端的語音技術,如果能夠加以應用,必定能為各大酒店節省大量的成本,從而讓酒店獲得更高的收益。圖 2 辦公專用網
辦公專用網通過一條4M光纖線路連入CNC網絡,在酒店內部安裝了ASA5000和ISA等安全管理設備,ISA承擔了NAT等功能;辦公網的信息點數量大概在200個左右。

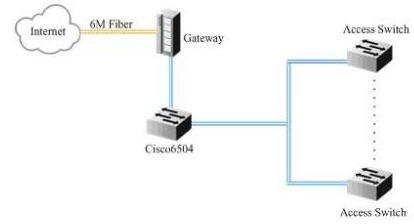

圖 3 客戶專用網絡
客房局域網通過一條6M的光纖接入CNC網絡,網關設備承擔了DHCP、NAT和流量限制等功能,同時在思科6504上安裝有安全板卡,對內部網絡安全進行加強和防御。由于每個客房有2~3個信息點,客房局域網總共有1300個左右的信息點。
二、改造方案
從上面的網絡應用現狀一眼就能看出,現有網絡架構的不合理之處,雖然基礎網絡已完善,但整體架構混亂,不便于管理,也不利于資源的有效利用,因此針對現狀,酒店方技術人員與參與網絡改造的工程方技術人員在對現有網絡環境、需求進行分析,同時針對市場上現有的網絡設備進行比較,分析各種設備的優劣、適用范圍等,最后一致通過一個最完美的方案,那就是追加一臺三星的Ubigate
iBG3026做為語音網關,實現VoIP功能,并且將原有辦公專用網和客房專用網進行有效融合,從而將網絡帶寬進行合理利用,最終改造的網絡拓?fù)鋱D如下。

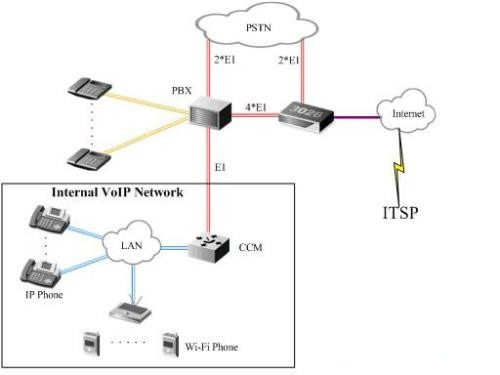

圖 4 改造后的拓?fù)鋱D
采用上面的網絡拓?fù)渲螅谌荱bigate iBG3026上配置6個E1接口,然后從PBX上把到PSTN的2條E1線接入U(xiǎn)bigate
iBG3026,最后在PBX和Ubigate iBG3026之間再開通4條E1中繼,同時,Ubigate iBG3026通過自帶的GE接口接入酒店的辦公局域網,這樣即使出現客房人員使用網絡不規范的情況發生,也不會影響語音服務的質量。
網絡架構決定之后,在PBX上進行設定,把呼叫的首先線路設定為到Ubigate iBG3026,連接PSTN的2條E1做為備份鏈路,同時,在Ubigate
iBG3026上設定到ITSP為首先線路,到PSTN的兩條E1為備份線路。正常情況下,呼叫的路徑是PBX→Ubigate
iBG3026→ITSP,當ITSP的服務出現問題或是Internet網絡不通時,Ubigate iBG3026會通過備份E1把呼叫轉入PSTN網絡,當Ubigate
iBG3026出現問題時,PBX又可以通過它連接的備份E1線路把呼叫轉入PSTN網絡,從而實現雙重保護,保證語音服務的不間斷性和可用性。并且通過E1線路,從外面進入U(xiǎn)bigate
iBG3026的呼叫會自動轉接到現有的PBX上,所以這種拓?fù)涞霓D(zhuǎn)變,不會影響到呼叫的運行。
三、改造后方案的亮點
