濟南鐵路局視頻會議系統解決方案
2009/04/29
方案摘要
本文以濟南鐵路局系統為例，概要介紹了視維鐵路行業解決方案。設計方案充分考慮了鐵路系統的網絡和計算機應用現狀，設計先進，充分滿足鐵路行業對會議系統的迫切要求。系統安全可靠、功能強大、使用簡單方便、配置靈活，同時能夠與路局原有的H.323會議系統、路局電話網絡、視頻監控系統對接。
濟南鐵路局概況
濟南鐵路局地處華東，東臨沿海，西依中南，管內營業里程3150公里，主要干線為京滬線中段491.5公里，京九線中段277.5公里，隴海線東端354公里。另有膠濟、藍煙、菏日線分別連結青島、煙臺、日照三港，是東部經濟發展和外貿運輸?shù)闹匾ǖ馈９軆?nèi)鐵路跨及山東全境和江蘇、安徽、河南三省部分地區，輻射148個市、縣，運輸吸引范圍人口約11000萬。現有車站334個，其中特等站4個（濟南、濟南西、徐州北、青島），一等站9個（兗州、日照、徐州、徐州西、淄博、青島西、煙臺、濰坊、東風）。徐州北、濟南西、青島西為三大編組站，其中徐州北為三級十場的路網性編組站，有調作業量居全路第一位。
全局現有職工136000人，共有5個局屬單位：濟南、青島、徐州和物資工業總公司、工電大修處。基層單位178個，獨立運輸站段72個，局直單位26個。
需求概述
2008年初，國務院常務會議討論并原則通過了《中長期鐵路網規劃》，明確了我國鐵路網中長期建設目標和任務，描繪了鐵路網至2020年的宏偉藍圖。《規劃》確定了擴大規模，完善結構，提高質量，快速擴充運輸能力，迅速提高裝備水平的鐵路網發展目標。規劃到2020年，全國鐵路營業里程達到10萬公里。
隨著鐵路提速和系統機構改革，原來路局所轄的的濟南、青島、徐州三個分局撤消，管理的集中必然產生快速，高效的通訊需求，路局與各直屬部門如機務段、車輛段、電務段之間、與原來的濟南、青島、徐州三地的下屬部門之間、三地的下屬部門之間均需要及時、快速、高效的進行信息溝通，重要決策傳達，上級會議精神傳達等諸多重要交流；如何選擇一種高效的溝通手段成為路局的一項重要任務。為了適應運輸市場的激烈競爭，則需要信息溝通的即時性，需要建立一個統一的視頻協作平臺，進行及時、高效溝通和協作。為此濟南鐵路局計劃利用已有的網絡基礎設施和計算機設備構建網絡視頻會議系統，充分利用現代化新技術滿足需求日益強烈的溝通和會議的需求。
濟南鐵路局規模龐大，機構復雜，由于鐵路的特殊性，一個部門或機構往往分布在鐵路沿線的數十個站段。因此，溝通和會議的模式也是多種多樣的，會議使用單位較多而且頻繁，這就對網絡視頻會議系統提出了很高的要求，即能滿足當?shù)氐臅h，又要能夠滿足跨區域的會議。初期系統需求約500會議節點同時在線，并滿足路局及各段站會議和日常溝通需要，系統需能夠方便擴容，在未來支撐1000甚至更多的會議節點同時在線。
解決方案
目前路局的辦公自動化系統部署在一個獨立于公網的Intranet中，租用鐵通的線路，濟南、青島、徐州作為三個大的網絡接點；網絡視頻會議將主要通過路局內部網絡實現，并利用公網線路實現系統的鏈路備份。
濟南、青島、徐州區域均為局域網或城域網絡結構，濟南-青島、濟南-徐州分別通過4條2M的專線建立連接，并可以通過路由設備實現帶寬的管理，并將其中4M帶寬作為視頻會議專用。

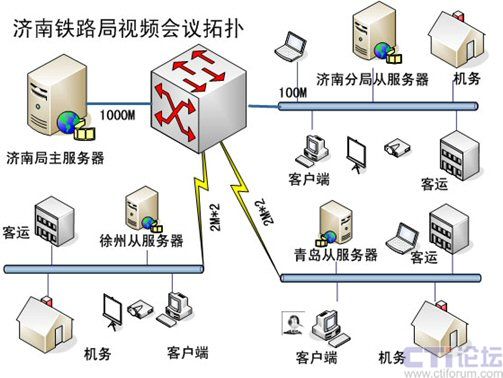

根據濟南鐵路局的視頻會議規劃和網絡現狀，視維與路局共同設計了會議系統解決方案，在濟南、青島、徐州部署4臺高性能視頻服務器系統，利用路局內網和公網搭建了覆蓋全路的視頻會議服務平臺。路局的兩臺服務器可以互備，提供了服務器系統和網絡系統的雙備份，大大提高了系統的可靠性。
由于路局改革后組織結構的特點，決定了跨地域會議較多，如濟南和徐州、青島之間召開的部門級別的會議比較頻繁，加上三地之間的帶寬制約，本方案建議采用主從服務器的系統架構，1主3從，主服務器設置在路局網絡中心，原來濟南分局位置設置1臺從服務器，負責濟南地區的內部會議，以及與其他2地的遠程會議，同樣徐州、青島也各設置1臺從服務器。
濟南鐵路局規模龐大，機構復雜，由于鐵路的特殊性，一個部門或機構往往分布在鐵路沿線的數十個站段。因此，溝通和會議的模式也是多種多樣的，會議使用單位較多而且頻繁，這就對網絡視頻會議系統提出了很高的要求，即能滿足當?shù)氐臅h，又要能夠滿足跨區域的會議。我們可以將濟鐵可能的會議模式分類如下：
- 路局大會
- 跨區域的部門會議
- 不跨區域的部門或小組會議
路局大會一般規模較大，需要跨區域，同時參加會議的節點數量大，需要多服務器協同并預先調試。
跨區域的部門會議一般中等規模，可能會有多個類似的會議并行，需要跨區域，需要多服務器協同并協調各部門會議時間安排。
不跨區域的部門或小組會議一般是小規模，利用當?shù)氐姆⻊?wù)器進行，不跨區域，可隨時進行。
方案設計中考慮會議系統與路局原有通訊系統的集成，系統可以通過內嵌的H.323網關與路局原有的硬件視頻會議互通，實現軟硬會議的互融。
考慮到偏遠山區站端網絡條件較差，可能存在網絡故障問題，以及無法上網的節點，系統可以實現與路局電話網的融合。即通過路局電話網經過認證后可以登錄會議系統，參加路局或站端會議；會議中管理員也可以直接呼叫路局電話，邀請電話用戶參加會議。
解決方案的特點
對于視頻會議系統在行業客戶中的超大規模應用，會非常強調穩定性和可靠性，特別是在高負載、高壓力條件下的系統穩定性和系統品質。
視維超容量的單服務器能力體現系統的設計和技術實現的效率，高性能的服務器軟件可以保證系統在大用戶條件下的會議品質。
- 真正的多層級服務器級聯架構
行業客戶的專網環境一般采用樹形結構，網絡質量很好，但點對點之間帶寬是很有限的，往往只有2M或者4M。這種條件下服務器級聯成為唯一可行的會議架構，由于樹形的組織架構，級聯的會議服務器硬能夠靈活配置，首先可以支持多級級聯，同時每個服務器又能夠獨立工作。
視維的多級服務器級聯可以適應行業用戶超過4級的樹形組織架構；可獨立工作的級聯服務器系統，允許各省公司和各中心分公司靈活的組織自己的會議；服務器角色的互換性，允許更靈活的會議形式，如主控在分支機構的現場會等。
任何形式的會議，包括視頻會議，語音的清晰流暢、干凈無雜音都是最重要的品質。對于行業大客戶，一般是大型會場和桌面終端混合組網，必然要求系統能夠與大會議室音響系統完美結合，能夠很好的消除噪音和回音，以使會議流暢自然。
視維將GIPS完美的集成與會議系統中，成為國內最好的會議語音系統，可以與客戶既有的大會議室音響系統完美結合，在多方發言時，軟件可以自動消除系統回音(AEC)；同時自動增益控制(AGC)的啟用可以使多方的音頻在系統中自動達到一種平衡狀態，無需手工調整話筒音量也可以使多方音量控制在接近的范圍，大大降低了會議準備時間。
- 功能豐富的多協議網關
行業客戶一般已擁有多種硬件會議終端，大規模軟件會議系統應該能夠兼容上述會議終端，并能夠采用多種靈活的方式實現與硬件終端的接入。與業界主流的VoIP系統的互聯互通能力將會為客戶提供一種可行的融合通信解決方案。
視維系統的多協議網關具備國內最優秀的兼容性，可與國內常見的主流H.323設備互通，并保證高品質的音頻和視頻效果；該網關具備很強的接入能力，單個網關可以同時接入多達8個H.323終端設備，并可以將軟件會議中的任意4路視頻推送給H.323系統。
視維系統的多協議網關同時兼容主流VoIP設備和融合通信解決方案，例如，可以與Maipu通信的VoIP解決方案實現集成，可實現會議與多路VoIP電話或PSTN電話的雙向呼叫，會議管理員可以呼叫多個電話終端參會，電話或手機用戶也可以像參加電話會議一樣參加視頻會議。
行業客戶往往擁有自己的應用系統，例如，OA，CRM，ERP或者企業門戶系統，如果會議應用能夠方便的與企業應用系統集成，并可以允許用戶自定義行為，將大大提高系統的使用方便程度，提高系統的工作效率。這里的集成往往面臨著異構平臺和客戶商業邏輯變更等一系列問題。
視維系統基于面向服務架構(SOA)的系統集成接口允許會議系統方便的與各類用戶業務和管理系統進行集成。由于采用基于SOA的webservice接口，系統可以跨平臺進行集成，并且可以方便的適應客戶商務應用邏輯的改變。由于接口的統一性和簡潔性，該類集成的成本是很低的。
用戶感言：
濟南市鐵路局計算中心的王工感慨地說：濟南鐵路局主要站段從去年六月份開始陸續建設了遠程視頻會議系統，選用的軟件是山大聯潤公司開發的視維視頻會議軟件，根據我局的實際情況和我們雙方進行的產品適應性測試情況，我局主要站段的視頻會議系統最后都是在鐵通的ADSL線路上運行的，根據一年來的實際使用情況來看，效果比較理想，視頻會議系統已經完全替代了原來的電話會議系統，使用頻繁的站段一周七天每天都有交班會議，一天的交班會也有兩個之多，時間短的會議在二、三十分鐘左右，時間長的4個小時，甚至更長；目前視頻會議系統已經成為我局各站段最主要的業務交流手段。通過大量的實際使用證明，山大聯潤公司開發的視維視頻會議軟件具有系統容量大，整體性能穩定，網絡適應性強，聲音清晰、連續，視頻清晰流暢，唇齒同步性好等諸多優點，在我們濟南鐵路局的遠程視頻會議系統建設中發揮了重要作用。山大聯潤的服務優良，在與我們的所有軟件合作商中，視維的服務是最好的，高效專業，不僅有7*24小時的熱線電話：0531-86513250，而且還有專家級的在線客服團隊，只要登陸視維產品網站：www.super-v.com.cn點擊在線演示、在線咨詢、在線qq在線msn、預約演示或者后臺留言等，就可以及時地享用專業的服務。視維的產品是最優秀的，視維的服務是最貼心的，視維人是最熱心的，感謝山東山大聯潤的幫助，希望山大聯潤公司蒸蒸日上！希望視維視頻會議快速的遍布全球！
視維鐵路系統應用案例
- 成都局成都機務段
- 成都車輛段
- 重慶機務段
- 貴陽機務段
- 沈陽局沈陽機務段
- 鄭家屯車輛段
- 哈爾濱鐵路局
- 濟南鐵路局
- 齊齊哈爾機務段
- 南昌局福州車輛段
- 永安車輛段
- 柳州車輛段
- 上海局南京機務段
- 上海局南京東車輛段
- 上海局工務系統
- 呼和浩特鐵路局
- 武漢局物資供應段
- 蘭州局蘭州西車輛段
- 南京地鐵
- 福州鐵路局車輛段
- 貴陽南車輛段
- .........
