gotoneSIU國通7號信令網關系統用戶手冊
2008/01/16
概述![]() |
![]() |
Fig 1-1 gotoneSIU™ CPM8 物理外觀 | Fig 1-2 gotoneSIU™ PCCS6物理外觀 |
型號 |
描述 |
主要參數 |
gotoneSIU™ PCCS6 | 中小型的SS7網關 | 2E1,4 links, TUP/ISUP, Up to 1024TS |
gotoneSIU™ SPCI2 | 中小型的SS7網關 | 2E1,4 links, TUP/ISUP, Up to 4096TS |
gotoneSIU™ SPCI4 | 中大型的SS7網關 | 4E1,4 links, TUP/ISUP, Up to 4096TS |
gotoneSIU™ CPM8 | 大型的SS7網關 | 8E1,16 links, TUP/ISUP, Up to 4096TS |

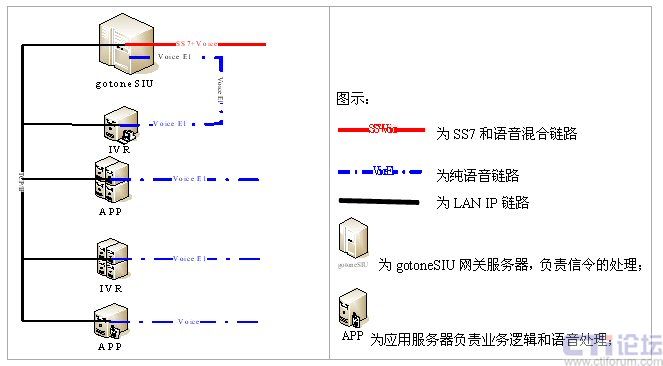

Fig 2-1 常用拓?fù)浣Y(jié)構
不同的型號可以處理不同的話路數,可以支持不同的links,支持不同的linkset,支持不同的局向,F(xiàn)實中要根據不同的需求來確定不同的拓?fù)浣Y(jié)構
4.前板指示
不同型號有不同的前板,根據具體的配置而定,但基本上每個前板的功能都類似,前板主要顯示系統的運營狀態及外設接口,如下所示(僅供參考):

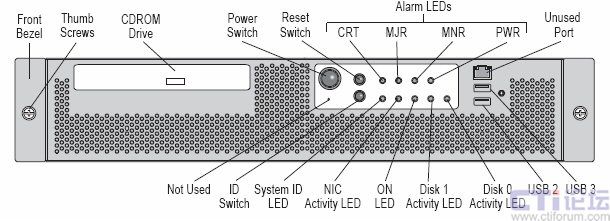

Fig 2¬-2 系統前板參考圖
5.后板指示

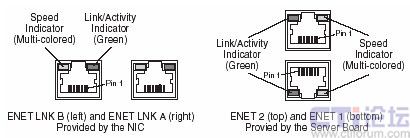

不同型號有不同的后板,下面圖片僅供參考,實際背板以實物為準。

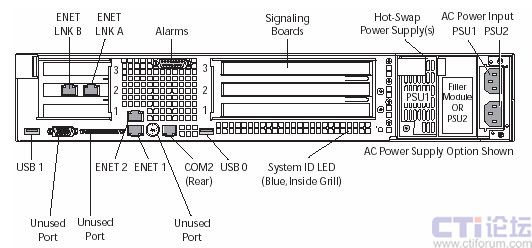

Fig 2¬-3 系統后板參考圖

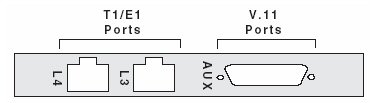

5.1. PCM線路
不同的型號有不同的PCM接口,下面的以gotoneSIU™ SPCI2為例,簡單說明一下。
