本項目是基于分布式、模塊化和嚴格遵守和支持行業主流標準及協議的設計理念，以雙星網架構（DNS:Double Network Star）為基石，集成數量豐富的中繼接口與VoIP接口資源、功能強大的語音增強資源、全面的信令處理能力和交換能力，構成一套性價比高、配置靈活、擴展性強、可靠性高的語音增值服務解決平臺。
| 序號 | 部件 | 說明 |
| 1 | SRL | Standard Runtime Library，SRL是ISX SDK使用的基礎，含有SDK初始化、事件管理、錯誤信息獲取等函數。 |
| 2 | Voice | 該部分API提供對多功能DSP子板的控制函數，包含：錄放音、音量調節、會議、回聲消除和DTMF檢測、語音交換等函數。 |
| 3 | DTI |
該部分API提供了對數字中繼接口的控制函數，包含有：數字中繼通道交換和過機通道交換等函數。 |
| 4 | OPTI | 該部分API提供對光口通道的控制函數，以實現跨節點交換，包含有打開和關閉光口通道等函數。 |
| 5 | Global | Call 該部分API提供呼叫控制函數，包含有：呼入、呼出和摘掛機等函數。為ISDN-PRI 、SS7信令提供統一的控制接口。 |
| 6 | PRD | 該API提供了流式錄放音函數。讓用戶實現ASR、TTS等功能。 |
| 7 | OAM | 該API提供對交換機進行操作、維護和管理的相關函數。 |
2.業務應用程序
用戶的業務應用程序可以有一個或多個，這取決于用戶的實際需要。用戶業務程序通過調用iSX40000 API的接口，實現業務流程的控制，并結合一定的商業邏輯，實現特定的增值業務功能，為最終用戶來提供增值服務，滿足最終用戶的各種需求。本系統支持軟件熱插拔功能，允許用戶業務程序可以動態卸載和加載，而不影響整個系統的運行。用戶業務程序相互獨立，互不干擾，充分體現分布式的設計思想。
3.支撐軟件系統
支撐軟件系統主要由OAM、CallSim、SMCap和IsxLog等軟件組成，為本系統提供完善的硬軟件配置、呼叫仿真、信令分析和API開發輔助的支撐環境。
二、核心控制層
系統的中間層的是核心控制層，由主控軟件（MC）和錄放音設備軟件（PRD）組成。核心控制層的軟件與硬件層的通信也是通過TCP/IP來進行的。
1. MC
MC是整個的系統控制核心，其完成對iSX4000 交換機的所有控制功能，包括系統配置管理、呼叫控制、媒體網關控制和媒體資源管理等。應用層的業務應用程序發起的所有控制命令，通過MC路由到指定的iSX4000交換機上，并由iSX4000交換機最終完成指定的操作，而操作的結果最終通過MC，返回給業務應用程序。同理，由iSX4000交換機發起的控制信號，亦是通過MC來派發給特定的業務應用程序，業務應用程序處理后，通過MC反饋給iSX4000交換機。
在整個系統中，有且只有一個MC運行，控制整個系統。
2. PRD
PRD是用于配合 iSX4000 實現動態錄放音功能的核心軟件，其通常運行在專用服務器上。對于小系統，PRD也可以運行在主機上。
PRD通過 TCP/IP 和 iSX4000 上的 DSP 資源板通信，傳送錄放音數據。PRD 采用了先進的專有技術，以確保語音數據的平滑傳送，避免在多路同時錄放音時發生擁塞，導致語音不連續或失真。PRD
除了能夠?qū)崿F(xiàn)本地硬盤文件的錄放， 還能夠支持流式錄放音，流式錄放音非常適合需要實時對語音數據進行處理的應用，例如 TTS 和 ASR 。
在整個系統中，可多個0～32個PRD運行，共同完成業務應用程序錄放方面的功能。
三、硬件層
系統的最低層是硬件層――iSX4000交換機。硬件層主要由接入子層和資源子層組成。接入子層包含PSTN接入子系統和VoIP接入子系統；而資源子層由多功能DSP語音處理子系統、信令處理子系統和交換子系統來構成。
硬件層的各部分實際由不用的子板來完成，下面是硬件層的各部分與實現其功能的物理子板的對照表。
| 序號 | 子系統名 |
物理功能實現板 |
| 1 | PSTN接入子系統 | 中繼接口板 |
| 2 | VoIP接入子系統 | VoIP資源板 |
| 3 | 多功能DSP語音處理子系統 | DSP資源板 |
| 4 | 信令處理子系統 | 分別由PRI－ISDN信令板、SS7-ISUP信令板、SIP信令板、H323信令板、H248信令板來實現不同的信令處理功能 |
| 5 | 交換子系統 | 由母板的交換矩陣來實現 |
1.DNS架構
在硬件層中，有兩個核心網絡，分別為以TDM交換矩陣芯片為核心的TDM星形交換網絡，和以太網交換機為中心的IP交換網絡，這兩個網絡是系統的基石，這種系統架構我們稱為雙星形網絡構構(DNS:
Double Network Star)。

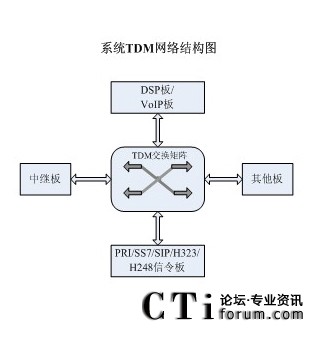

TDM星形交換網絡的原理相當簡潔，其架構邏輯圖如下：
