毅航通信iBGM 彩話解決方案

2006/02/27

　　電話背景音效可以由用戶自行設置，通過短信、IVR、Web等方式從素材庫中選擇，或者由用戶錄制和上載，內容包括音樂、歌曲、笑話、方言以及用戶定制的特殊音效。

彩話業務功能
　　“彩話”業務可由主叫或被叫用戶定制，從被叫用戶接聽電話的那一刻起，雙方通話過程中都會伴有選播的各種美妙的音樂；同時，定制方還可以根據談話內容的需要，不斷更換背景音樂或者插播各種音效，隨意營造個性化的通話氛圍。

• 設置默認彩話：播放用戶設置的默認背景音樂；
• 按照時間段分類設置：可設24個時間段提供用戶設定的背景音樂；
• 被叫用戶組分類設置：根據被叫用戶設定 10個不同分組提供不同背景音樂；
• Music-Box音樂組設置：用戶可選擇10首歌曲作為Music-Box音樂組（0～9），用戶可以選擇不同的Music-Box音樂組；
• 上傳彩話：通過WEB將自己喜歡的音樂文件以系統允許的格式上傳到系統中，將其指定為背景音樂；
• 設置“隨心魔盒”：用戶選擇9首歌曲放到“隨心魔盒”中供“隨心變奏”使用；
• 設置“我的音樂庫”：用戶可以從擁有10000首歌曲或音樂的音樂庫中選取自己喜歡的音樂，或者自己錄制音樂、上傳音樂等建立自己的音樂庫。

彩話業務實現

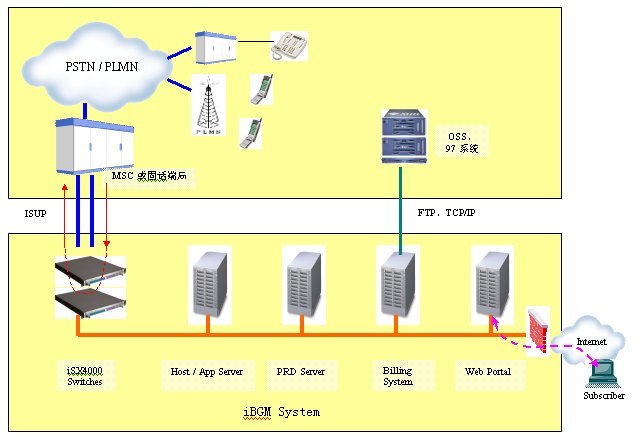

如下圖1所示，為毅航通信iBGM 彩話系統架構圖。

“彩話”業務的實現方式有兩種：

1. 特服號接入方式
2. 交換機SSP觸發方式

特服號接入方式的實現：

　　特服號接入方式的實現比較容易，已注冊電話用戶需要“彩話”服務時，先撥打一個特定的特服號，如12xxx等，再撥打被叫號碼。采用這種方式，用戶使用本系統撥打電話13800000000時，需要撥打12xxx13800000000即可。

　　“彩話”業務采用特服號接入方式和傳統的聊天、會議、聲訊等業務開展類似，對于運營商來說只需要提供接入特服號即可開展，在此不作詳述。

圖1 iBGM 彩話系統架構圖

交換機SSP觸發方式的實現:

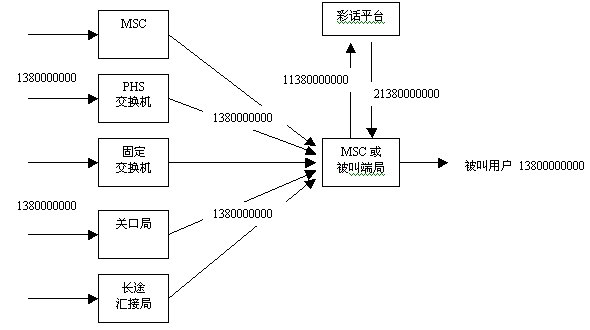

　　下面以固話端局或移動MSC增加用戶屬性，通過SSP觸發彩話業務，來說明彩話業務的實現方式。固網彩話業務觸發流程說明如下，如圖2所示：

1. 被叫交換機對使用彩話業務的用戶增加一個“彩話屬性”的標志。

2. 當主叫呼叫彩話業務用戶歸屬的交換機時時，被叫交換機判斷這個用戶有“彩話屬性”標志，并不馬上接通業務用戶(被叫)，而是在被叫號碼前面加上一個彩話平臺的號碼前綴，這樣被叫號碼成了“前綴1+原被叫號碼”，然后被叫交換機把這個新被叫號碼接續到彩話平臺；

3. 彩話平臺在收到“彩話平臺號碼前綴+原被叫號碼”的呼叫后，分析出業務用戶(被叫號碼)，在彩話平臺上進行相關的業務處理，然后在被叫號碼前加一個另外的號碼前綴(稱作“接通被叫指示前綴”)，被叫號碼成了“前綴2+原被叫號碼”（避免被叫端局的二次觸發），彩話平臺把這個新被叫號碼接續回到被叫交換機；

4. 被叫交換機在收到“接通被叫指示前綴+被叫號碼”后，去掉號碼前綴，接續被叫號碼。當被叫接通時，彩話平臺根據業務用戶的設置向主被叫同時播放個性化的背景音。

圖2 彩話業務觸發流程圖

交換機SSP觸發方式的部署可以采用兩種方式：

1. 采用為每個端局交換機或MSC配置一套iBGM系統的方式（無迂回），如圖3所示。
2. 采用集中統一的iBGM 彩話中心的方式（有迂回），如圖4所示
3. 采用為每個匯接局交換機或MSC配置一套iBGM系統的方式（無迂回），如圖5所示，采用這種方式的前提是網絡必須經過優化改造，端局所有呼叫都經過匯接局。

運營商可根據現有交換網絡和業務情況來選擇。

下面就固網內的彩話系統部署舉例說明，移動網絡和小靈通網絡大同小異。

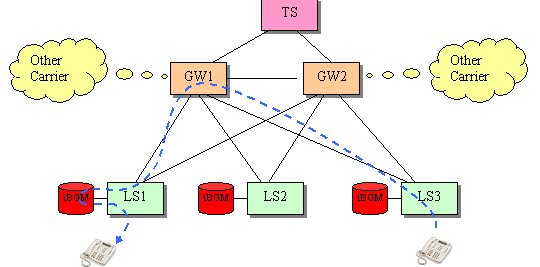

每個端局交換機配置一套iBGM系統的方式（無迂回）:

圖3 每個端局交換機配置一套iBGM系統

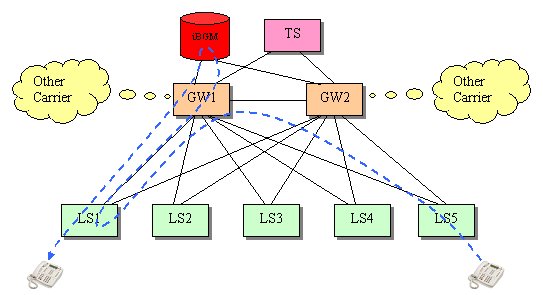

集中統一的iBGM 彩話中心的方式（有迂回）:

圖4 集中統一的iBGM 彩話中心

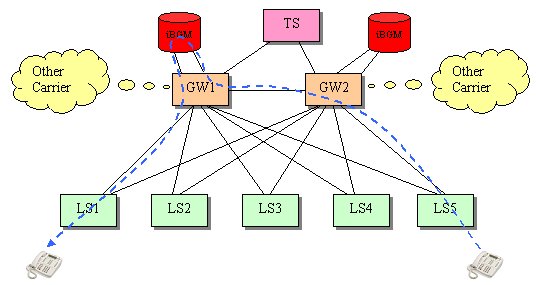

采用為每個匯接局交換機配置一套iBGM系統的方式（無迂回）

圖5每個匯接局配置一套iBGM系統

毅航通信iBGM 彩話系統的特點

　　毅航通信iBGM 彩話系統采用iSX4000智能交換機作為接入平臺，iSX4000智能交換機是定位于運營級的、具有優秀的可擴展性的高性能業務平臺，它集成了先進的DSP功能和強大的信令處理能力，同時提供連接PSTN網絡和VoIP網絡的能力，讓固網和移動運營商在現有和下一代網絡環境中更加快速地開發和部署新興業務。

　　iSX4000 是一款高密度，小體積 (1U)的智能業務交換機，單臺交換機可同時提供多達64路E1/T1/J1 PCM中繼接口和1920路VoIP端口，交換機同時提供了強大的DSP處理能力，包括最多可提供4096路多功能DSP資源通道， 和最多768路G3 FAX資源通道，其中每一路多功能DSP資源通道都是全功能通道，能同時提供回聲消除EC、自動電平控制ALC、自動增益控制AGC、 自動噪音消減ANR、語音能量檢測VAD、可編程信號音發生和檢測、語音提示音播放、多方會議、ADPCM文件錄放音、流式錄放音等。所有 E1/T1/J1中繼、VoIP端口和DSP資源、FAX資源都能根據用戶的需求很容易地從小容量擴展到大容量。

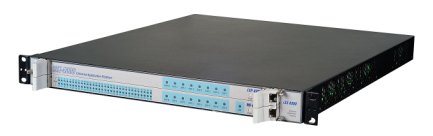

圖5 iSX4000智能業務交換機

針對“彩話”應用的特點，iSX4000智能業務交換機在以下幾個方面表現出強大的優勢：

1. 充足的會議資源
　　眾所周知，“彩話”應用需要通過三方會議實現，即其中兩方用于通話方，第三方用于背景音播放。因此對于為了同時滿足n個用戶使用彩話業務，系統需要提供3n數量的DSP會議資源通道。例如單臺iSX4000可同時滿足32E1呼入、32E1呼出，這時需要的DSP會議資源通道數為960×3＝2880。單臺iSX4000最多可提供4096路多功能DSP資源通道，提供了充足的會議資源。

2. 優化的DTMF消除算法
　　“彩話”應用要求在用戶通話過程中，允許用戶通過DTMF按鍵來實現背景音切換、背景音量調整、暫停、繼續等控制，同時要求會議對主叫的DTMF按鍵音進行過濾，讓被叫用戶沉浸在主叫用戶營造的氣氛中。

　　傳統的DTMF消除算法只是在語音流中簡單地搜索DTMF的兩個頻率，如發現便大幅度衰減過濾，但是由于人的語音和環境背景音中，本身具有DTMF兩個頻率的能量，因此傳統的DTMF消除算法往往會把人的語音錯誤地衰減，造成明顯的通話斷續，導致許多彩話系統的音質無法滿足運營的要求。

　　iSX4000采用優化的智能DTMF消除算法，不但適用于專業會議橋應用，而且完全滿足“彩話”應用的要求。新算法增加了智能判斷的能力，能夠準確區分是語音還是真實的DTMF，不會誤將語音過濾，造成通話斷續；同時確保真實DTMF最多有25ms的溢出長度，在移動網絡環境下甚至低于10ms(手機的DTMF更加純凈)，從而將DTMF按鍵對被叫的影響降到最低。

3. 強大的語音質量增強功能
　　 iSX4000的每一路DSP資源通道都提供先進的語音質量增強功能，在各種環境下為所有應用提供的優化的音質，包括：回聲消除，完全符合ITU G.168 2002 規范，支持電氣和聲學回聲消除，每一路都支持128 ms尾音，支持手動增益控制，支持ITU G.169 標準自動電平控制（AGC/ALC），支持直流電平消除，支持自動噪音消除等。所有功能都可以打開或關閉，從而可以適應復雜的網絡環境，為各種應用提供優化的音質。

4. 無限數量的背景音文件播放
　　iSX4000通用業務平臺支持任意數量的錄放音設備（PRD）通過以太網向iSX4000交換機進行音樂文件的播放。背景音文件的數量謹受限于PRD的數量和PRD的硬盤容量。用一臺普通的流行配置服務器（RMB12000，2005-3-1）充當PRD，可以輕松勝任1千首并發歌曲的播放。

5. 強大的信令接續能力
　　為iSX4000交換機配備SIG-SS7-64七號信令板，可以提供單節點ISUP呼叫接續處理能力400call/sec, 強大的接續能力保證了幾乎可以省略的用戶接續等待時延。

6. 基于交換機的高可靠性設計，滿足大容量運營要求
　　iSX4000通用業務平臺完全基于傳統大型交換機體系架構進行設計，支持熱插拔、支持冗余電源、支持冗余主機、支持冗余應用服務器、支持冗余PRD服務器，在信令方面提供4個專用的信令板插槽,支持ISND-PRI和SS7信令板冗余備份, 比傳統的All-in-One Compact-PCI語音板具有更高的可靠性。

7. 業界最易用的增值業務開發平臺
　　iSX4000提供仿Dialogic風格的API，同時比Dialogic API更易用，方便系統開發和移植，同時提供方便易用的圖形化業務流程定制工具，簡化用戶的業務開發工作。 iSX4000同時提供強大的OAM工具，支持遠程維護，讓系統配置維護非常輕松。

關于毅航通信
　　毅航通信（eHangCom）是一家技術型的高科技公司。他設計、開發和提供電信級的高性能電信增值業務平臺并為用戶提供完善的解決方案。
　　請聯系我們的銷售或訪問我們的網頁 www.ehangcom.com 以獲得更多信息。
