iSX4000 通用業務平臺
-開展電信增值業務的最佳平臺
2005/04/12
iSX4000通用業務平臺是定位于運營級的、具有優秀的可擴展性的高性能業務平臺,它集成了先進的DSP功能和強大的信令處理能力,同時提供連接PSTN網和VoIP網絡的能力,讓固網和移動運營商在現有和下一代網絡環境中更加快速地開發和部署新興業務。典型應用
|
|
iSX4000 智能業務交換機
|
|||
、ADPCM壓縮和解壓、ADPCM錄放音、流式錄放音等。 所有 E1/T1/J1中繼、VoIP端口和DSP資源、FAX資源都能根據用戶的需求很容易的從小容量擴展到大容量。 | |||
對iSX4000交換機的控制是通過一臺運行主控模塊軟件的主機實現的,所有控制命令通過主機和交換機之間的以太網傳遞。主機運行的任務包括系統配置和管理、呼叫控制、媒體網關控制和媒體資源管理等。 應用程序通過TCP/IP和主機上的主控模塊通信, 從而允許用戶既可以在主機上運行應用程序,也可以在一臺獨立的應用服務器上運行應用程序。 應用程序和主機的邏輯分離讓用戶可以隨時增加業務,而不必中斷系統運行, 同時用戶還能夠通過增加應用服務器的方式提高整個系統的業務處理能力, 并且提高了系統的冗余備份能力。 錄放音設備(Play & Record Device (PRD)) 是用于配合iSX4000實現動態錄放音功能的專用服務器, 他運行PRD模塊軟件。對于小系統, PRD 模塊也可以運行在主機上。PRD 模塊通過TCP/IP和iSX4000上的DSP資源板通信, 傳送錄放音數據。PRD 采用了先進的專有技術,以確保平滑的語音數據傳送,避免在多路同時錄放音時發生擁塞。 PRD除了能夠?qū)崿F(xiàn)本地硬盤文件的錄放, 還能夠支持流式錄放音,流式錄放音非常適合需要實時對語音數據進行處理的應用,例如TTS和ASR。
|

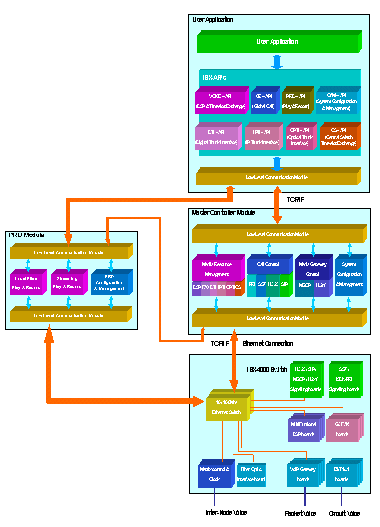

![]() 上圖顯示了iSX4000 UAP 的軟件邏輯體系 |
下圖顯示了一個小容量iSX4000 UAP系統,該系統由一臺iSX4000 交換機和一臺主機服務器構成,主機上運行所有的軟件,包括主控軟件、用戶應用程序和 PRD 軟件。系統可同時提供最多1984 路PSTN端口和1920路VoIP端口的接入能力。

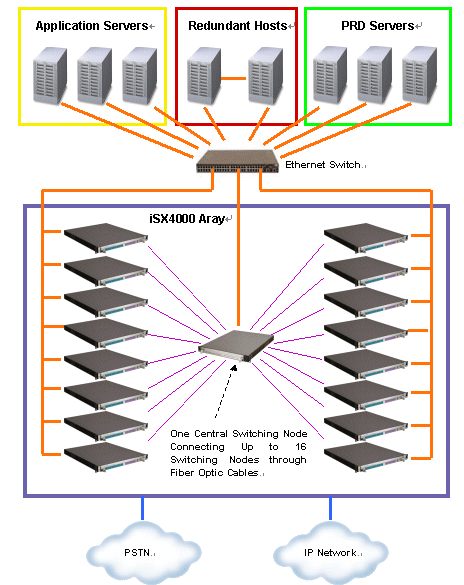

下圖顯示了一個大容量iSX4000 UAP系統,該系統由兩臺互為冗余備份的主機、三臺應用服務器、三臺PRD服務器和一個由16臺iSX4000交換機和一臺中央交換節點構成的iSX4000陣列構成。交換陣列的16臺iSX4000交換機通過光纖和中央交換節點連接。中央交換節點提供系統跨節點交換能力。系統可同時提供最多31744 路PSTN端口和30720路VoIP端口的接入能力。
iSX4000 UAP 的優勢
高密度、高性能
高可靠性
優秀的可擴展性
出眾的靈活性
易用性
系統數據
電源需求
IP 中繼接口
■單節點24 ~ 1920 路VoIP通道,允許按24路遞增
■每路VoIP通道提供以下所有功能:
數字中繼接口
■單節點2 ~ 64 路PCM中繼,允許按2路遞增
■ 每路中繼可以獨立通過軟件設置成E1/T1/J1模式,無須硬件跳線
■ 所有64路中繼的狀態都能通過母板面板上的LED指示燈實時顯示
■ 支持短線和長線應用
■ 接收靈敏度自動調節,防止過流沖擊
■ 發送器50mA 短路限制,保護接口器件
■ 回路時鐘提取電路內置抖動消除功能
■ T1/J1
■ E1
■ 支持遠端、本地和模擬自環,支持本地通道自環
DSP 資源
■單節點64 ~ 4096 路多功能DSP資源通道,允許按64通道遞增
■ 單板提供64 ~ 256路多功能DSP資源通道,允許按64通道遞增
■ 每一路DSP通道都是全功能通道,能同時提供以下所有功能:
呼叫控制層
ISDN-PRI
ISUP
H.323
支持以下標準:
SIP
支持以下標準:
MGCP
支持以下標準:
H.248
支持以下標準:
毅航通信公司供稿 CTI論壇編輯
