炬元通訊信令轉換解決方案

2004/06/21

目錄

　　1 PSG信令轉換網關
　　2 系統特性
　　　2.1 功能說明
　　　2.2 性能規格
　　3 PSG信令轉換網關構成
　　　3.1 硬件構成
　　　3.2 軟件組成
　　4 信令轉換組網模式

1 PSG信令轉換網關
　　PSG信令轉換網關是根據市場的需求，為不支持SS7的ISDN PBX增加SS7接入能力，而及時推出的產品。該產品的開發是基于炬元通訊多年的在信令處理領域積累的豐富的開發、安裝、實施經驗。PSG為ISDN PBX的廠家提供了一個快速、簡單的SS7信令接入的解決方案。

2系統特性

2.1 功能說明
　　PSG信令轉換網關系統主要功能如下：
　　1) 電路拆分功能，由硬件實現；
　　2) 同一塊板卡可同時支持SS7和DSS1兩種信令方式；
　　3) 信令鏈路所占用時隙的選擇，可任選1~31時隙作鏈路；
　　4) 物理鏈路功能：MTP1或HDLC；
　　5) SS7信令數據鏈路功能（第二級/MTP2）；
　　　　(a)信號單元的定界、定位；
　　　　(b)信令鏈路的定位；
　　　　(c)差錯的檢測、糾正；
　　　　(d)信令鏈路差錯率控制；
　　　　(e)處理機故障控制；
　　　　(f)信令鏈路擁塞的檢測和控制（流量控制）。
　　6) SS7信令網功能；
　　　　(a)信令消息處理；
　　　　(b)信令網業務管理；
　　　　(c)信令網路由管理；
　　　　(d)信令鏈路管理。
　　7) TUP功能；
　　　　(a)OPC+DPC+CIC和TUP中繼PCM+TS之間的相互轉換；
　　　　(b)TUP電路狀態管理、控制；
　　　　(c)TUP信令過程控制；
　　　　(d)TUP呼叫過程控制。
　　8) ISUP功能；
　　　　(a)OPC+DPC+CIC和ISUP中繼PCM+TS之間的相互轉換；
　　　　(b)ISUP電路狀態管理、控制；
　　　　(c)ISUP信令過程控制；
　　　　(d)ISUP呼叫過程控制。
　　9) DSS1信令功能
　　　　(a)PRI+TS和(SS7)PCM+TS的映射、相互轉換；
　　　　(b)Q.921 LAPD鏈路功能；
　　　　(c)PRI電路狀態管理、控制；
　　　　(d)Q.931呼叫處理。
　　10) 信令轉換
　　　　(a)SS7 ISUP和DSS1交互協作轉換功能；
　　　　(b)SS7 TUP和DSS1交互協作轉換功能；
　　　　(c)SS7 ISUP和SS7 TUP交互協作轉換功能。
　　11) 系統操作維護管理功能（維護終端）。
　　　　(a)系統數據和局?jǐn)?shù)據管理：查詢、修改、增加、刪除；
　　　　(b)系統管理：進程狀態、統計功能；
　　　　(c)日志管理：瀏覽、刪除、搜索、打印；
　　　　(d)告警管理：瀏覽、搜索、刪除、打印；
　　　　(e)用戶管理：創建、刪除、修改；
　　　　(f)信令管理：SS7信令鏈路操作；
　　　　(g)消息跟蹤：信令消息跟蹤、DSS1消息跟蹤、系統內部通信消息跟蹤等；
　　　　(h)TUP電路管理：TUP電路操作；
　　　　(i)ISUP電路管理：ISUP電路操作；
　　　　(j)DSS1鏈路管理：鏈路建立、拆除、測試等；
　　　　(k)符合Q.752的統計功能。

2.2 性能規格
　　1) 2 SS7和2 DSS1 Link/PSB信令板；
　　2) 4個2M PCM口/PSB信令板；
　　3) 16ｘ16中繼轉換/網關；
　　4) 可以多臺網關疊加，支持大容量的信令轉換應用。最多可支持10臺網關疊加，即可支持160個PRI中繼的轉換；
　　5) 同時支持SS7 ISUP、SS7 TUP轉DSS1；
　　6) 同時支持連接到不同的電信網。如一套設備可以同時連接電信、移動等不同的電信運營商網絡。

3 PSG信令轉換網關構成
　　PSG信令轉換網關可分為硬件和軟件兩大部分，下面分別講述硬件和軟件的組成。

3.1 硬件構成

　　PSG信令轉換網關硬件是由PSB信令板和電信級服務器構成。

　　PSB信令板為PCI總線的插卡，占用一個PCI插槽。PSB信令板的中繼接口是RJ45，并且同時支持75歐和120歐兩種中繼方式，每塊板可同時處理2個SS7信令鏈路和2個DSS1鏈路。每塊PSB信令板有4個中繼接口，每2個中繼接口為一組，其中一個為入中繼（SS7中繼），另一個為出中繼（DSS1中繼）。SS7中繼所接的是來自PSG信令轉換網關對端的電信、移動、聯通、網通的程控交換機的帶有信令鏈路的中繼，信令鏈路所占用的時隙由PSB信令板提取處理，余下的時隙接到同組的DSS1中繼接。DSS1中繼連接ISDN PBX交換機。

　　MTP2以及Q.921的功能主要是在PSB信令板上實現，每塊板有4路信令終端處理模塊，可處理2個SS7鏈路和2個DSS1鏈路。板上信令終端和主CPU（工控機的CPU）之間以共享內存和訪問端口兩種方式進行通信，交換數據和控制信息。

　　信令鏈路的增加采用以積木疊加方式來實現，每臺工控機最多可插8塊PSB信令板。

　　電信服務器為19英寸標準的工業用計算機，可根據網關的信令鏈路容量的大小分別選用1u或2u或4u的工控機，其中：

3.2 軟件組成
　　PSG信令轉換網關的操作系統目前只支持RED HAT LINUX，下一個版本將支持WINDOWS2000。
整個PSG信令轉換網關的軟件由系統支持軟件和網關處理軟件組成，具體見下表：

表 1 七號信令網關軟件組成

軟件 軟件功能模塊說明
網關處理軟件
  • System Manager：系統管理進程，管理網關系統的其它進程的狀態；執行系統內部消息的路由、轉發，保證系統內部通信的可靠性；提供本節點內系統其它模塊的定時器服務等功能。
  • MTP2：嵌入于PSB信令板上，完成SS7 MTP2信令鏈路所有功能。
  • Q.921(LAPD)：嵌入于PSB信令板上，完成DSS1的Q.921鏈路所有功能。
  • PSB Driver：PSB信令板驅動程序。
  • MTP3：實現MTP3功能。
  • TUP：實現TUP功能。
  • ISUP：實現ISUP功能。
  • Q.931：實現Q.931呼叫處理功能。
  • SI：信令協同工作模塊，完成不同信令轉換的功能。
  • OAM Server：類似于SNMP的Agent，提供網關系統對外統一的維護接口。
維護終端
  • OAM Manager：網關維護終端，提供強大的日常維護功能和裝機幫助功能。

4 信令轉換組網模式

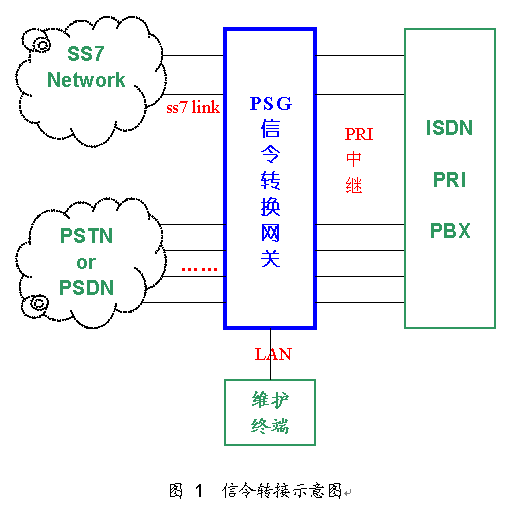

　　在信令轉換應用中，信令轉換同時處理TUP/ISUP和DSS1，并作了TUP/ISUP和DSS1之間的信令互轉。組網示意圖如圖1所示。

　　從圖中可以看出，來自電信運營商的SS7中繼，都先要接到信令轉換網關。SS7中繼經過PSG轉換為DSS1中繼后連接到ISDN PBX。


廣州炬元通訊公司供稿 CTI論壇編輯
