DSS系列數據共享服務器技術手冊
2003/02/12
1、概述
當今社會是信息社會,誰能比較快的傳送和得到信息,誰就在激烈的市場競爭中掌握了先機。于是,會議電視系統就應運而生了。會議電視系統主要實時地傳送圖象、聲音和數據,使在不同地域的人有身臨其境的感覺。在這三種媒體中,聲音具有最高的優先級,其次是數據,最后是圖象。只有將這三種媒體緊密地結合在一起,才能夠達到真正會議的效果。
會議電視系統在中國已經走過了10多個年頭,從最早的昂貴的H320系統到現在的便宜的H323系統,技術和性價比發生了翻天覆地的變化。最早的會議電視系統只是運營商和政府部門的奢侈品,到現在,中小企業完全有能力承受和組建自己的會議電視系統。目前,大部分中小企業和政府部門都在積極的籌建自己的會議電視系統,可以大膽地預測,今后幾年中,會議電視系統的發展和普及將會突飛猛進,尤其是基于IP的H323會議電視系統。
但另外一方面,用戶在對會議電視的效果和具體應用方面也在不斷地提出新的要求,以前的會議通常只是行政會議或者例會,只是要求有圖象和聲音就可以了,但現在有了更多的培訓會議和其他需要進行數據共享的會議,對數據的要求也越來越高了,尤其是遠程教育。同時,用戶也想充分利用網絡資源,在現有的網絡資源上,增加更多的數據業務。
于是,視頻會議中增加數據功能以及數據會議將會得到越來越多的用戶的喜愛。由于會議電視系統基本上都是基于H320/H323的國際標準,所以數據會議也就必須遵循相關的標準才能互通,T.120協議就是數據會議的國際標準。目前,NetMeeting已經成為T120數據會議終端的標準,幾乎所有的視頻會議廠家都將NetMeeting作為數據會議的終端來使用,因?yàn)镹etMeeting本身就是免費的,它集成在Windows中,用戶使用非常方便。
DSS(Data Share Server)數據服務器是國內第一家專業性的符合T.120標準的數據服務器產品,它解決了長期以來困饒用戶和廠家的數據共享和協作的問題,也解決了用NetMeeting主持?jǐn)?shù)據會議存在的各種問題。它完全符合ITU-T
T.120的標準,可以單獨使用,也可以與傳統的會議電視H.323/H320系統結合,達到圖聲像并茂的效果。
2、T120技術在會議電視中的應用
T.120系列協議支持點到點數據會議,也支持多點數據會議,它具有一系列非常復雜、靈活和有效的功能,甚至包括支持非標準的應用協議。T.120協議與具體的網絡無關,在ISDN上使用H.320、在LAN上使用H.323以及在POTS、話音/數據調制解調器上使用H.324終端都可以參加同一個T.120
會 議。 不同的網絡只是協議棧T.123不一樣,與T.123以上的協議與網絡無關。 因此,該協議框架幾乎適合目前所有的網絡。
通過標準的T120定義的應用主要有:
(1)、應用共享與協作(T.128)
(2)、電子白板(T.126)
(3)、文件傳輸(T.127)
(4)、聊天(T.121)
(5)、其他自定義的應用(T.121)
T120技術在會議電視系統中有兩種解決方案:
2.1、帶內方式
采用帶內方式,數據與音頻視頻流共用帶寬,會議總帶寬為音頻、視頻和數據之和。終端加入數據會議時,其使用數據帶寬由MCU指定,如32Kb/s、64Kb/s、128Kb/s等,不擠占音視頻的帶寬。如召開768Kb/s的會議,可以指定音頻帶寬64Kb/s(G.711編碼)、數據帶寬設為256Kb/s,視頻帶寬為448Kb/s。在會議過程中音頻和視頻的帶寬由MCU控制,數據帶寬由T.120服務器進行控制。在MCU邀請終端的過程中,分別打開音頻、視頻和數據信道,并將音頻和視頻信道指定到H323的MP(多點處理器)上,將數據信道指定到T.120服務器上。會議建立過程為:

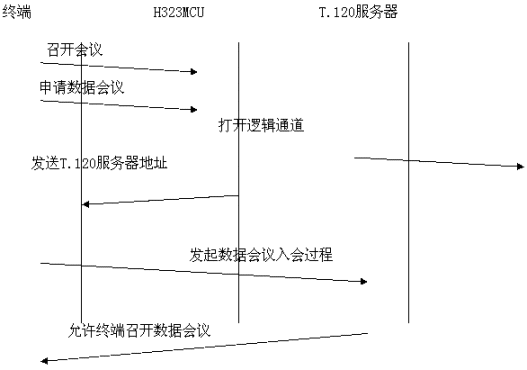

帶內方式的數據會議流程圖
帶內方式的優點在于:
(1)、將T120數據功能附屬在H320/H323會議中,便于控制與管理。
(2)、在帶寬緊張、數據擁塞的情況下,可以動態調整數據和視頻的帶寬來保證音頻的正常。
(3)、可以通過H323會議的能力交換來指定T120的接受數據的端口(確省是1503端口,需要終端支持),使數據更加安全。
(4)、可以使數據功能與圖象、聲音功能同步。
帶內方式的缺點在于:
(1)、存在數據服務器與H323MCU融合的問題。
(2)、H323終端一旦掉點,T120數據功能也隨之消失。
(3)、對有些H323終端來說,可能不支持帶內方式。
(4)、T.120數據服務器如果沒有帶寬控制,其數據突發會導致音視頻丟包。
2.2、帶外方式
采用帶外方式,數據與音頻視頻流分開,各自占用帶寬。與終端和MCU無任何關系。如果用戶想召開數據會議,需要單獨的一臺PC機來進行數據的接受與傳送,所有需要數據會議功能的用戶的PC機都連接到一個T.120服務器上。目前常用的終端軟件是Netmeeting軟件。數據占用單獨的帶寬,不擠占音視頻的帶寬。會議建立過程為:

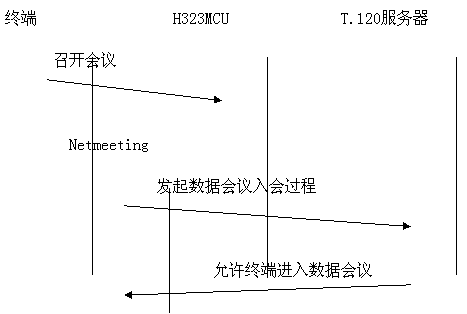

帶外方式的數據會議流程圖
帶外方式的優點在于:
(1)、可以有更多的用戶參加數據會議,不受終端數目的限制。
(2)、不用考慮H323 MCU和H323終端是否有T120的功能。
(3)、數據會議與視頻會議分離,容錯性能和穩定性更高。
(4)、可以單獨召開數據會議。
帶外方式的缺點在于:
(1)、將圖象、聲音與數據分離,不能夠同步,不便于操作與管理。
(2)、如果不限制數據的帶寬,其突發的數據可能會導致音視頻的丟包。
(3)、要分別召開兩個會議,操作復雜。
3、數據共享服務器DSS解決方案
DSS系統由DssServer和DssManager組成。DssServer是1U的服務器,DssManager是系統的控制管理平臺。DssServer是數據會議系統的核心部分,它負責數據的集中處理與分發,負責會議的調度與管理,使得眾多的用戶可以很方便順暢地加入到數據會議中。它可以與不同的會議電視系統結合使用,達到圖文并茂。它是構建在T.120標準基礎上的數據會議產品,支持帶內和帶外兩種方式。帶內方式可以與任何標準的支持T120數據信道的H323/H320/H324設備兼容,帶外就是單獨的T120
DSS數據服務器。

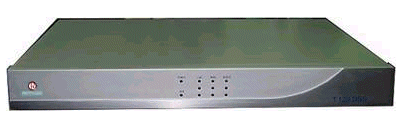

DssServer
使用DSS系統數據共享服務器具有以下優點:
提高效率:數據會議、虛擬辦公、遠程教學,單臺服務器設備可實現最大32會場同時在線。
交互性強:電子白板、應用共享與協作、PowerPoint文檔演示、實時提問與回答,實現的交互性。
控制好:支持傳統會議電視的主席操作等功能。
節約成本:無需長途出差,節約市內或長途交通費,省卻出差勞頓。

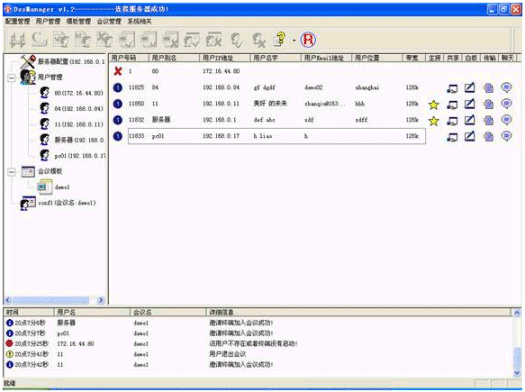

DssManager
數據共享服務器DSS可廣泛應用于如下領域:
遠程教育
企業日常會議
政府、企業培訓
證券機構股評與路演
提供廠商與合作伙伴、供應商之間進行在線數據會議
電子商務網站在線銷售
協同開發與工作
3.1、DSS與H323MCU結合的帶內方式
DSS產品提供二次開發API,可以很輕松地和任何符合H.323標準的MCU融合,增加H323MCU的數據功能。H323MCU只需要打開雙向數據信道,并將數據媒體信道地址指向DSS服務器的地址,DSS數據服務器將自動完成數據會議的各項功能。并且將數據會議的帶寬嚴格限制在信道指定的帶寬內。它解決了傳統帶內方式存在的問題:
(1)、會議只需要召開一次,就具有音視頻和數據功能。
(2)、保證數據和音視頻完全同步。
(3)、可以配合H323MCU實現Qos管理功能。
組網方式:

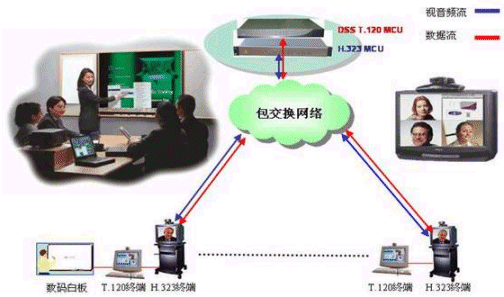

帶內方式組網圖
3.2、DSS的帶外方式
DSS的帶外方式可以單獨運行,召開數據會議,可以與會議系統進行融合,例如與遠程教育系統進行結合,提供帶控制的數據會議功能。由于DSS提供主席控制和嚴格的帶寬控制,所以完全可以與其他各種IP業務同時開展。
組網方式:

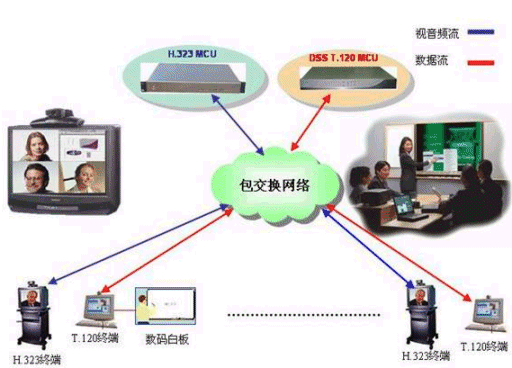

帶外方式組網圖
4、DSS產品功能與性能
標準性和互通性
DSS系統完全符合ITU-T T.120標準,可以和符合T.120標準的任何產品互通互控,可以和NetMeeting的2.1、2.11、3.0和3.01版本互通互控。
與Vcon的MeetingPoint完全互通。
與CuseeMe的數據協作完全互通。
與iPower的數據終端完全互通。
與MCU的兼容性
DSS系統可以和任何符合H.320/H.323標準的MCU配合,實現會議電視系統中的數據功能。
與H320的MCU配合需要T123的網關(IP/ISDN)。
穩定性
DSS產品是1U的服務器,采用了嵌入式設計方式,啟動速度快,系統穩定。
易配置
不用串口等方式配置服務器,DssManager可以自動搜索服務器并進行自動配置,配置改變后不用重啟服務器。
多會議并存
DSS系統最大支持32組會議同時并存,用戶可以根據需要訂購會議數。
大用戶支持
單臺DSS系統最大可支持64用戶同時在線,通過級聯可以支持更多的用戶同時在線,用戶可以根據需要訂購用戶數。
標準數據功能
DSS系統支持T120系統標準的應用共享和協作、電子白板、文件傳輸和聊天等功能。
主席功能
可以在會議中設置主席,只有主席才有權力進行數據共享、文件傳輸、白板、聊天等功能,非主席用戶只能接收主席用戶的數據,不能進行共享和文件傳輸?shù)葢?yīng)用,避免了會議中多人操作造成的混亂和無序。
帶寬控制
DSS系統會議可以指定會議的帶寬,帶寬在64k~1920k之間,在與H323MCU同時使用的時候,不會擠占音頻和視頻的帶寬,解決了由于TCP數據突發導致的網絡丟包問題。
如果用NetMeeting之間進行大數據量共享,帶寬蜂值可達到4M以上。
級聯功能
DSS系統支持級聯,最大可以支持16級級聯。
支持稍帶會議模式
用戶可以通過其他用戶稍帶加入會議,而不是直接加入會議。
限制應用
DSS服務器可以限制會議的具體應用,例如可以指定某會議不能傳輸文件和聊天,即使是主席也不具備被限制掉的功能。
友好的用戶管理
簡單方便的用戶管理,可以增加用戶、修改用戶信息、刪除用戶等。在會議中可以實時地檢測和顯示用戶的網絡狀態。
強大的會議模板管理
DSS系統具有強大的會議模板管理功能,可以創建、修改和刪除會議模板,配置好會議的模板,以后每次可以直接開會,使用方便。
會議安全性
DSS系統提供了兩級會議安全性保證,可以在會議中設置允許還是拒絕用戶的加入,還可以設置會議密碼,用戶加入必須輸入正確的密碼才能加入會議。
掉線用戶自動重邀
DSS會議支持掉線用戶自動重邀,重邀時間在2秒以內,保證會議的正常運行。
在網絡質量不好的網絡中,TCP連接會因?yàn)閾砣鴶嚅_(kāi),此時DSS將自動邀請用戶加入會議,保證所有用戶始終在線。
詳細的終端信息顯示
DssManager上可以顯示詳細的用戶信息,包括會議號、用戶號碼、別名、IP地址、終端名、Email地址、位置、會議帶寬、是否是主席以及具有的會議功能。終端可以按各種信息進行升降排序。
方便簡潔的會議操作
會議操作非常簡潔實用,用戶操作界面靈活方便,采用全右鍵操作方式。
詳細的系統運行日志
實時地報告各種系統運行日志,日志分為三類:正確的信息、告警信息、錯誤信息,不同類型的日志用不同的圖標來區別。系統日志還可以保存在文件中。
詳細的系統查詢信息
隨時都可以查詢系統服務器的產品信息,包括服務器版本、會議數、用戶數,以及配置的用戶和會議模板等信息。
強大的Qos功能
可以實時地檢測到系統的各種網絡異常,例如終端用戶掉電、網絡故障等。
TCP自動流量控制與重傳。
會議最高帶寬限制
系統動態調整帶寬
可以與H323MCU配合進行帶寬的調整
穿越防火墻
Dss系統可以穿越防火墻來邀請與接收用戶加入會議
系統只使用1503端口
提供二次開發API接口
DSS系統提供API接口,可以讓用戶很輕松地將DSS系統融合到自己的產品中。DssManager就是基于該API編寫的。
易升級
DssManager包含了一個升級文件包,使用該升級文件包可以很容易地對產品進行升級,升級文件可以從公司網站上下載。
可以遠程升級。
升級包含服務器軟件升級(免費)和用戶數升級(付費)。
詳細和方便的幫助文檔
用戶可以在管理界面上很輕松地在會議和幫助文檔之間切換,幫助文檔包括用戶使用手冊、技術白皮書、常見問題解決辦法以及公司的網站導航。
5、DSS數據服務器的技術領先性
(1)、容量巨大,符合中國國情。
(2)、完全符合T.120標準。
(3)、支持?jǐn)?shù)據服務器的級聯,最大達16級,擴大系統容量,組網更加靈活。
(4)、支持主席功能,保證會議的正常有序進行。
(5)、會議帶寬控制功能,不強占會議中視頻和音頻的帶寬,保證會議的效果。
(6)、功能強大,特別適合集中會議調度與管理。
(7)、可以與任何標準的H323MCU配合使用,還提供API接口。
(8)、完全自主開發,定制更加容易,很容易滿足用戶的定制需要。
6、DSS的可靠性
(1)、系統采用硬件解決方案,運行穩定可靠。
(2)、采用了嵌入式操作系統,運行速度快,不會受到病毒的攻擊。
(3)、采用了多級會議安全方式,保證會議安全。
(4)、呼叫成功率:99.9%。
(5)、數據服務器MTBF為10萬小時,24X7工作。
7、接口與電氣特性
三個網絡接口:
LAN:局域網口,接內部局域網。
WAN:廣域網口,接外部網絡。
DEBUG:調試網口,供廠家調試。
硬件性能參數:
結構:重型鋼箱體,豪華型采用鋁材前面板
風冷系統:4個420W風扇
指示燈:Power、HDD、LAN、WAN、DEBUG
外型尺寸:長x寬x高=482mm x 300mm x 45mm
重量:5kg
環境參數:
存儲溫度:-40~800C
相對濕度:5~95%
工作溫度:0~500C
深圳銳取公司供稿 CTI論壇編輯
