邁普MyPower VG2000 IP語音網關優化公安系統

2002/08/21

隨著IP語音應用的日益普及,IP語音逐漸由電信骨干網絡向邊緣網絡推進,許多大型集團用戶為了滿足對帶寬和服務品質的需求,開始注意IP語音與傳統網絡的融合。目前在公安系統,隨著信息化建設的加速,業務流量和信息交流逐漸增多,從而迫切需要擴充網絡容量和質量,但較之先前網絡構建,新近的網絡需要更多的功能和服務,其中之一完成內部語音通信和數據通信的有效結合,充分利用IP語音技術,實現內部IP電話互通,以節省辦公成本。但在目前的公安系統,IP語音網絡建設存在著這樣一些問題:

首先,構建成本問題。公安系統網絡已經有一定的基礎,在網絡不同層面采用的產品和方案不盡相同,因此構建IP語音網絡中,必須要從產品和方案兩個方面進行設計。產品方面必須考慮到兼容性問題,這樣才能與原有網絡融合,保護了原有投資;而在方案設計上必須要結合不同節點的網絡實際現狀,對方案和產品進行二次開發和設計,找到最貼切網絡解決方案,這樣才能夠節省生產成本;

其次,網絡擴容問題。網絡擴容問題是每個行業、每個企業都將面臨的問題,公安系統也不例外。隨著信息化建設的加速,公安系統內部的信息交流、電話流量、業務內容也會伴隨著增長,IP網絡可擴展性成為建設的重要選擇之一;

再者,專業網管人員問題。網絡維護和管理是一個相對瑣碎而又復雜的事情,與電信等運營級企業相比較,公安系統的專業IT人員是一個弱勢,因此網絡提供商應當保證產品簡單易用,讓非計算機專業人士也能輕松使用,同時保證質量和穩定性。

針對這一實際狀況,邁普通信最近為公安系統量身定制了一套IP語音網絡解決方案。

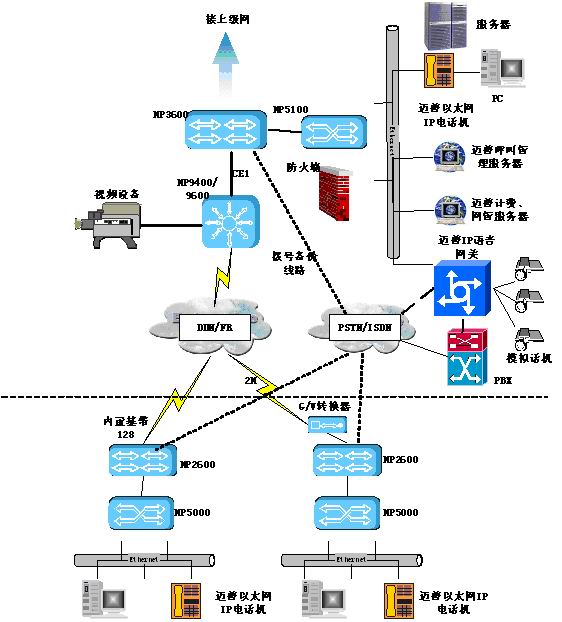

總體方案圖:



方案描述:

整個網絡采用了一臺MP3600企業級路由器和兩臺MP2600帶有語音模塊的路由器組建。核心路由設備由邁普MP3600模塊化路由器擔當,它直接連結上級網絡,與MP9400/9600DDN節點機構建的專網相連。在計費和呼叫管理中心采用了10M/100M的MP5100簡單網管型交換機作為網絡接入設備與核心路由設備連接,同時采用了防火墻隔離設備,以增強網絡安全系數。

在接入層,公安分支機構網絡采用了DDN/FR專線,內置語音模塊和基帶128調制解調器的兩臺MP2600路由器分組與專網連接,路由設備之下選用邁普MP5000系列以太網交換機與終端設備相連,每個分組最多可支持24終端設備。為了使用戶更方便、高效地進行通信,有效地防止了網絡的廣播風暴,MP5000以太網交換機采用了硬件配置劃分VLAN隔離。

目前許多公安系統雖然采用具有IP語音功能的路由設備組建網絡,但在業務語音交流通常還通過PBX集團交換機走電信PSTN/ISDN電話網,這樣無法節省電話費用,反而增加了辦公費用。邁普IP語音解決方案采用了邁普MyPower VG2000IP語音網關和邁普以太網IP電話進行改造。在整個網點語音終端全部設備選用經濟型邁普以太網IP電話機,它采用雙以太口設計,使網絡無需重新布線,同時也可使用已有的路由器上IP語音模塊;邁普以太網IP電話機之間的話音通信通過邁普呼叫管理服務器集中控制。在主體IP網絡中,邁普IP語音網關放置于中心機房作為傳統PSTN的出口,可以通過VOS接口、E1接口(中國一號信令)、E&M接口等多種方式接入公安PBX,將PSTN線路傳來的時分話音或傳真信息進行分組和壓縮,轉換成IP數據包,通過路由設備路由到目的地;在沒有PBX的公安機房,邁普IP語音網關可以提供32路的模擬用戶接口,可以完全替代傳統PBX并接入PSTN,并提供額外功能,如圖中虛線所示;整個方案還可以針對公安用戶特殊需求"定做"特色功能,例如緊急告警等方便日常辦公。

高效、經濟構建IP語音網絡

企業搭建IP語音網絡首要考慮的問題就是穩定和成本兩個因素。在IP語音網絡,網絡的延遲和抖動都會影響語音的傳輸質量,MyPower VG2000IP語音網關支持G.711,G.723和G.729語音壓縮協議,經RTP協議傳輸并使用RSVP協議確保Qos。減少包交換的延遲,語音服務質量可以與傳統的PSTN語音相媲美。它支持RSVP、RTP Header Compression,支持CQ、WFQ、IPOS等先進的排隊策略,可以提供強大的Qos保證使IP語音業務得以流暢平穩地傳輸。真正端到端的全程網的Qos,保證了語音及各種應用在網上的正常傳輸。

該方案中,整個網絡構建基本上在原有網絡基礎之上進行搭建,沒有影響到原有網絡的重建,同時還充分利用了原有的路由IP功能,優化了網絡結構。邁普IP語音設備完全遵循H.323標準設計,可以完全同其它標準設備廠商兼容,如CISCO以太網電話機、路由器IP語音模塊等。為了充分保證用戶投資,設計時充分考慮前向兼容已有產品(如路由器IP語音模塊),后向兼容未來產品(如邁普高密度語音網關、邁普以太網電話機等)。該方案有高效的成本控制能力,MyPower VG2000IP語音網關可以替代PBX,使企業無需另行購買PBX,可以系統地平滑升級,保證原有投資,隨著IP語音網絡的逐步擴展話費逐漸降低,最終實現零話費。

此外與電信運營級的IP語音設備相比,MyPower VG2000IP語音網關容量更適合大中型企業集團的應用,而最重要的是,邁普IP語音網關的性價比優勢更為明顯。

足夠的擴展空間,可以平滑升級網絡

MyPower VG2000IP語音網關內存配置了SDRAM和FLASH缺省配置,SDRAM配置了16Mbyte,最大可擴充至64Mbyte,F(xiàn)LASH配置有4Mbyte,最大可擴充至16Mbyte。在原有網絡體系結構不便的情況下,邁普IP語音網關科支持系統規模的線性擴充,從而支持向未來網絡的平化過渡。同時邁普IP語音網關采用了模塊化的設計,提供1-32路話音接入、E1中繼接入、ISDN接入以及不同數量頻帶modem接入,同時還支持視頻接入,用戶可以根據不同網絡靈活組網,保證原有的投資。32路的語音接入和堆疊設計使系統容量擴容時可以采用多個網關疊加方式或平滑升級過渡到更大容量的語音網關。MyPower VG2000IP語音網關還支持軟件升級和遠程升級,使系統能夠及時擁有最新的IP語音技術。

簡單實用的操作界面實現輕松維護和管理

在整個方案中,邁普計費、網管軟件實現基于snmp協議的圖形化中文網管管理、遠程控制等功能,同時提供系統內詳細呼叫細節報告并可生成話單,從而實現網絡簡單管理,使維護量達到最小。MyPower VG2000IP語音網關提供高效的管理功能,提供通話限時、限制功能。可提供出中繼限時、入中繼限時和內部限時三種通話限時功能,可以杜絕電話聊天;根據不同分機不同需求開通相應可撥打號碼的權限。提供被叫查詢功能,可以詳細或模糊查詢?nèi)我粫r間段內某個電話被呼叫情況。具有話單查詢功能,系統可以根據用戶需要查詢或結算某個時間段內全部用戶、單個用戶、單個分機、單個賬號、分機及賬號的話費總額,并可以打印出明細或累計賬單。此外,MyPower VG2000IP語音網關還支持和二次撥號兩種接續方式。多樣化的管理功能,簡單了操作管理,大大簡化了網絡維護,同時節省了二次培訓的費用。

賽迪網 中國信息化(industry.ccidnet.com)
