UT斯達康NGN平滑演進之路——兼容并蓄,平滑演進

2009/06/12

  隨著電信技術的發展,NGN技術已經成熟并得到大規模商用。UT斯達康公司針對下一代網絡演進,推出了多業務接入網關iAN8K系列MSAN設備,可以滿足電信運營商平滑到NGN網絡的需要。UT斯達康的小靈通核心網iPAS系統是構建在mSwitch軟交換構架上的平臺,在接入PHS網絡的同時,還可以接入MSAN,提供基于有線和無線的VoIP語音、數據、多媒體等多元化業務。本文結合第三代MSAN iAN8K系列產品和mSwitch平臺,對UT斯達康的NGN平滑演進之路做了相關探討。

一、引言

  進入21世紀,通信網絡發生著巨大的變化。在充滿競爭的電信行業,有效提高各類用戶群體的ARPU值成為電信運營商的企業存在和發展的必要條件。中國通信行業展聚焦于業務應用的發展,市場化程度日益提高,重視業務開發。目前的中國通信業市場上,各種業務應用均圍繞著提升客戶的業務體驗、提高每用戶的ARPU而蓬勃發展。

  隨著電信網絡的擴容和電信技術的發展,NGN技術已經成熟并得到大規模商用。UT斯達康的小靈通核心網iPAS系統構建在mSwitch軟交換構架上,在接入小靈通網絡的同時還可以接入有線接入網,能夠提供基于有線和無線的VoIP語音、數據、多媒體等多元化業務。在中國的PHS網絡中,UT斯達康占據約65%的市場份額,近200個國內小靈通網絡超過80%是基于mSwitch的iPAS系統。iPAS系統在中國市場承載著數千萬的PHS用戶,提供VoIP語音,是目前業界最大的NGN商用案例。據iLocus公司06年上半年發布的統計報告顯示,在2006年第四季度全球NGN VoIP話務量統計中,UT斯達康公司的mSwitch系統以354億分鐘話務量以及47.1%的市場份額排名第一,遙遙領先于其他廠商。

  目前有線接入網絡正在由單一網絡承載單一窄帶業務發展到具有寬帶、窄帶綜合業務接入能力,又面向NGN網絡建設,為用戶提供“一站式”服務的綜合接入網絡。UT斯達康公司針對NGN的演進,推出了成熟穩定的多業務接入網關iAN8K系列設備,可以滿足電信運營商平滑到NGN網絡的需要。iAN8K系列是業界領先的第三代MSAN設備,配合UT斯達康的軟交換mSwitch系統,能夠提供VoIP語音、數據、多媒體等多元化業務。

  本文結合UT斯達康的第三代MSAN產品iAN8K系列和mSwitch軟交換平臺,探討UT斯達康的NGN平滑演進之路。

二、網絡和業務的融合帶來新的市場機遇

  技術的融合是催生新技術、新業務應用的有效途徑,網絡和業務的融合是電信網絡發展的必然趨勢。全方位、全業務、綜合化的電信競爭格局正在逐步形成,要求電信運營商業務提供能力向提供話音、數據、多媒體等多元化方向發展。

  目前,寬帶接入成為中國電信行業運營商業務收入的亮點,權威調查顯示,2003年到2007年,寬帶接入占運營商的主營業務收入的百分比從5.6%增長到17.5%,貢獻增長百分比從22%增長到179%。寬帶和增值業務已經成為拉動運營商在中高端客戶收入增長的主要動力。

  隨著運營商光進銅退大潮的推進,融合了寬帶和傳統窄帶接入、同時支持PSTN和NGN的MSAN綜合接入設備成為運營商網絡建設的新熱點。MSAN的應用可以降低運維成本,提升業務投放的靈活度,有助于運營商從傳統固網運營商向多業務運營商的角色轉變。MSAN的引入不但可以充分兼容現有的PSTN、ATM以及IP網絡、提供TDM語音、窄帶數據業務、寬帶業務和視頻業務的綜合接入,還可以適用于未來的NGN,提供VoIP業務。

  PHS網絡在中國得到大規模建設和商用,并推出彩鈴、短信、一號通、廣域Centrex、靈通伴我行、Q-BOX等大量新業務,提升了PHS網絡用戶的ARPU值。UT斯達康將PHS的核心網技術由基于TDM的PAS系統推進到基于軟交換(mSwitch)的iPAS系統,為整個網絡向NGN平滑演進做好了準備。

  隨著3G技術的發展和3G網絡構建,運營商紛紛搶占制高點,傳統固網運營商在PHS領域的投資逐步下降。面對即將到來的運營商合并,固網運營商更加關心的小靈通網絡的下一步發展,在小靈通話務量萎縮的情況下如何盤活整個小靈通網絡的資產。有效利用現有的PHS網絡,提供更多的增值業務是固網運營商關注的重點。

  面對新的市場格局,UT斯達康積極順應市場新需求,提供現網PHS網絡向NGN的演進方案及靈活的業務解決方案,提出了獨到的建設思路:利用UT斯達康龐大的PHS核心網iPAS系統/mSWITCH平臺,在支持PHS接入的同時支持MSAN有線接入,提供有線和無線形式的基于NGN的VoIP業務。這種解決方案不僅可以有效降低運營商新建軟交換網絡的巨大投資,滿足業務對網絡的靈活性需求以及VoIP的發展趨勢,實現平滑演進NGN,同時也最大化地利用了現有的PHS網絡資源,以增值業務提升了網絡的價值。

  UT斯達康的MSAN設備iAN8K系列產品不僅可以提供寬窄帶業務、提供基于H.248/MGCP的VoIP業務等MSAN設備的基本功能,并以獨特的功能進一步拓展了MSAN設備的概念:可以插入小靈通基站控制板,通過MSAN平臺實現小靈通基站的接入。這一切都為電信運營商的靈活業務投放,提升用戶ARPU值創造了有利的條件。

三、UT斯達康有線、無線技術融合方案

1、iPAS核心網的NGN演進

  1) UT斯達康小靈通系統架構簡述

  UT斯達康小靈通iPAS網絡的基本上由4大部分組成:無線子系統、核心交換控制部分、業務系統、運營支撐系統。 2) 網絡演進解析

  UT斯達康 近200個國內小靈通網絡,80%以上是上述網絡結構。它具有兩大優勢:   面對通信運營商的新需求,現有網絡還有不足之處:   針對上述的現有網絡優劣勢,UT斯達康參照NGN和3G核心網標準架構及相關協議規范,推出了現有的iPAS網絡向下一代網絡平緩演進的解決方案。

3) 核心網演進

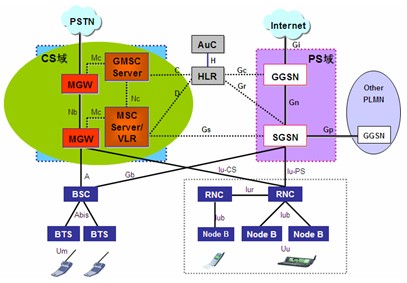

  iPAS核心網的演進方向主要參照3GPP對于3G核心網的結構建議。

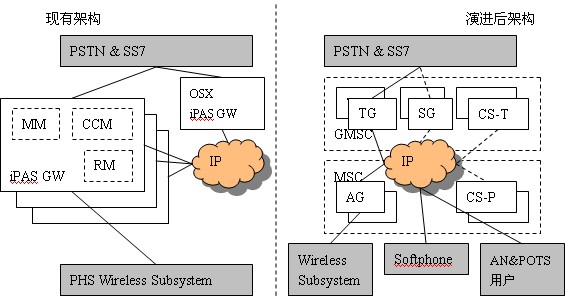

  UT斯達康參照3G核心網中的CS域部分,將mSwitch核心網分成GMSC和MSC兩層架構。這樣VoIP網絡和PSTN網絡就有一個統一的界面。GMSC具有SSF功能和路由優化能力,能夠使得呼叫路徑在mSwitch網絡內更為清晰合理。原有的網關被按照軟交換的標準體系分解為UMG和Call Server(GMSC還包括SG),從而呼叫處理能力和媒體資源可以根據需要單獨的靈活擴容,網絡結構基本不會受到影響。核心網的演進如圖所示:


  在網絡演進中,原有的OSX本身就是基于NGN架構的大容量軟交換平臺,并且具有增強的SSF功能,能夠處理各種業務嵌套邏輯。OSX經過適當擴容就可以改造為GMSC。而原有的iPAS GW可以根據需要改造為AG/TG/SG。由于原有網絡中iPAS GW的E1端口基本上是一部分用于連接無線子系統,一部分用來連接PSTN,改造后,要么全部用于連接PSTN(TG),要么全部用于連接無線子系統(AG)。因此改造所需的TG/AG基本上都可以由原有的iPAS GW軟件改造而來,只需新增CS-P即可。總的來說,核心網的演進只是增加CS-P、擴容CS-T、原有的iPAS GW軟件升級為TG/AG,就可以建立其一個具有多種終端接入能力的開放性多媒體VoIP移動軟交換網絡,而原有的PHS系統功能又不會受到影響。

4) 業務平臺演進

  原有Parlay GW經過演進將會提供對INAP、CAP的接入,實現對PSTN SSP、2G SSP的接口封裝,使得現網的OSA/Parlay業務體系能夠很方面的為PSTN、及其他小靈通網絡服務,全部實現OSA體系架構的所有業務能力。由于該體系架構的靈活性,運營商對集團客戶將能夠方便的提供有針對性的企業集團業務。

  以上演進方案在技術上實現了從單一終端類型的窄帶語音交換及專有業務平臺,向具有多種終端接入能力及開放性業務體系架構的轉變。從成本上看,現有iPAS網絡設備全部都得到充分的利用,有效的保護了已有投資,明顯減少了組建下一代移動軟件換網絡及業務體系的成本。

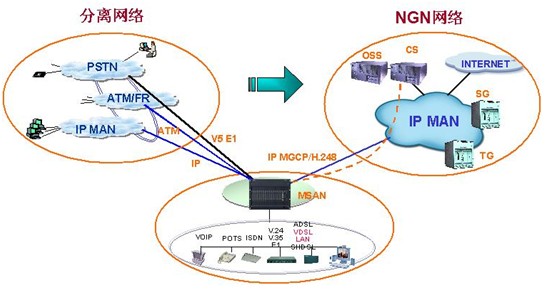

2、iAN8K系列MSAN支持向NGN平滑演進

1) 全業務快速建網

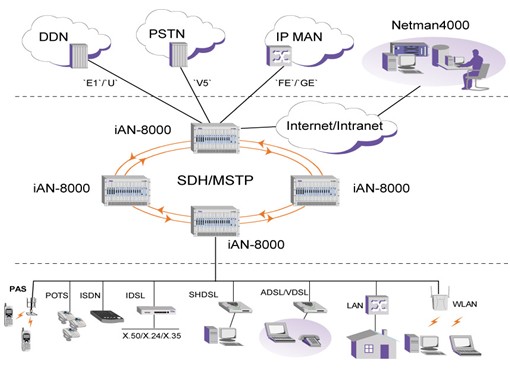

  iAN8K系列綜合接入設備基于IP內核,采用雙總線設計結構,為運營商提供包括POTS、ISDN、E&M、E1&N*64K、xDSL和LAN、ATM等多業務的接入手段;可以混插小靈通基站控制板,接入小靈通基站的接入問題;同時還支持V5/H.248/MGCP協議,可平滑地演進到下一代網絡(NGN),實現全IP的全業務接入。

2) 對現網和NGN的雙重支持

  iAN8K系列MSAN采用雙總線設計結構,支持V5/H.248/MGCP協議,同時支持電路交換和分組交換,這種系統結構設計使設備在支持現網的同時無需變動就可以輕松地平滑演進到NGN。


四、UT斯達康有線、無線技術融合方案的特色

  UT斯達康的有線、無線技術融合方案,包含iPAS核心網、業務平臺改造和兼顧寬帶、窄帶,融合有線、無線的綜合接入網,實現有線、無線一體化,平滑演進到NGN。

  在核心層,從UT斯達康基于mSwitch的iPAS系統平臺在經過適當?shù)母脑旌螅涂梢云交匮葸M成為NGN軟交換平臺。在接入層,MSAN設備在實現寬窄帶接入的同時還兼顧PHS接入,同時支持V5/H.248/MGCP協議,平滑地演進到NGN。

1、網絡演進的經濟性

  iPAS核心網演進到NGN軟交換平臺

  1. 和新建VoIP軟交換平臺和業務平臺的巨額投資相比,節省了初期投資,符合電信網邊建設邊演進的建設策略。

  2. 不需要新建網管平臺,不需要重新配備維護力量。

  iAN8K系列MSAN設備平滑演進NGN,兼顧光進銅退

  1. iAN8K系列MSAN設備同時支持V5/MGCP/H.248協議,可以同時支持V5接入和VoIP接入,平滑演進成為基于NGN的AG設備,避免重復投資。

  2. iAN8K系列MSAN設備支持寬窄帶業務統一管理,提高了運維效率。

  3. iAN8K系列MSAN設備可以混插原CSC的小靈通基站控制板,經濟地解決了光進銅退下的小靈通基站的接入問題,實現有線、無線一體化接入,不改變原有的網絡管理習慣。

2、網絡演進的便利性

  iPAS核心網演進到NGN軟交換平臺

  1. mSwitch核心網分成GMSC和MSC兩層架構,VoIP網絡和PSTN網絡統一界面。

  2. 原有iPAS GW被分解為UMG和CS(GMSC還包括SG),從而呼叫處理能力和媒體資源可以根據需要單獨的靈活擴容,網絡結構基本不會受到影響。

  3. 原有的OSX本身就是基于NGN架構的大容量軟交換平臺,經過適當擴容就可以改造為GMS。核心網的演進只是增加CS-P、擴容CS-T、將原有的iPAS GW軟件升級為TG/AG,即可建立其一個具有多種終端接入能力的開放性多媒體VoIP移動軟交換網絡,原有的PHS系統功能不會受到影響。

  4. 原有Parlay GW經過演進將提供對INAP、CAP的接入,實現對PSTN SSP、2G SSP的接口封裝,使OSA/Parlay業務體系能夠全部實現OSA體系架構的所有能力。

  iAN8K系列MSAN設備支持平滑演進NGN

  1. 設備支持V5.X和MGCP/H.248/SIP協議,可以同時配置V5接入和VoIP接入。

  2. POTS用戶可以設置成僅V5上連或僅VoIP上連,也可以同時設置V5上連和VoIP上連,VoIP優先或者V5優先,鏈路互為備份。

  3. VoIP用戶可以設置成指向2個CS,主鏈路中斷可以自動切換到備份鏈路。

  4. 從TDM網到NGN的演進有兩種方式。一種是在ONU上演進:在ONU上配置語音處理模塊,完成TDM和IP語音的編解碼,增加媒體網關控制協議軟件模塊,支持H.248/MGCP協議。另一種是在OLT上演進:維持原有的OLT-ONU的TDM架構不變,ONU不變,在OLT側配置語音處理模塊。

3、網絡演進的可行性

  隨著軟交換技術和綜合接入技術的成熟和大規模應用,采用MSAN向NGN平滑演進正在得到大量的實際商用。近兩年,國內固網運營商已經認可采用綜合接入取代純窄帶接入網和DSLAM分別建設,很多省份已經進行了綜合接入網的大規模建設,在光進銅退中采用MSAN實現接入點下移,其中VoIP功能成為運營商進行MSAN建設的重要著眼點。

  另一方面,遍及全國的PHS網絡覆蓋,尤其是UT斯達康的iPAS系統的大規模應用,也給運營商一個可行的、經濟的NGN建設思路:有線、無線融合方案。將iPAS網絡改造成軟交換平臺,配置有VoIP功能的MSAN設備,不僅能滿足現有的TDM窄帶接入,也可以實現向NGN的平滑演進,實現語音業務的有線、無線一體化,全面提升POTS用戶的ARPU值。此外,UT MSAN可以混插小靈通基站控制板,也為固網運營商的光進銅退進程提供了經濟可行的小靈通接入方案,解決部分節點“光進銅不能退”的困境。

  UT斯達康第三代MSAN產品iAN8K系列結合mSwitch軟交換平臺,可以實現NGN平滑演進。這個解決方案為即將合并和變革的固網運營商提供一種新思路,使得固網運營商可以充分利用小靈通網絡,在小靈通話務量萎縮的情況下充分盤活整個小靈通網絡的資產,提供更多的增值業務,提升固網的ARPU值。
